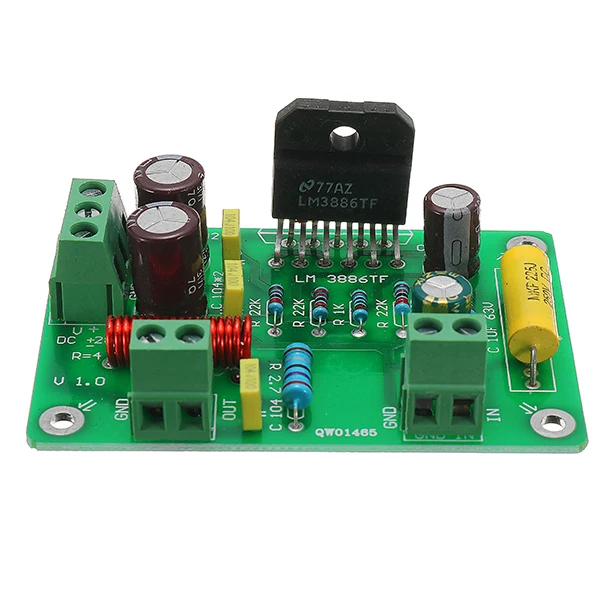

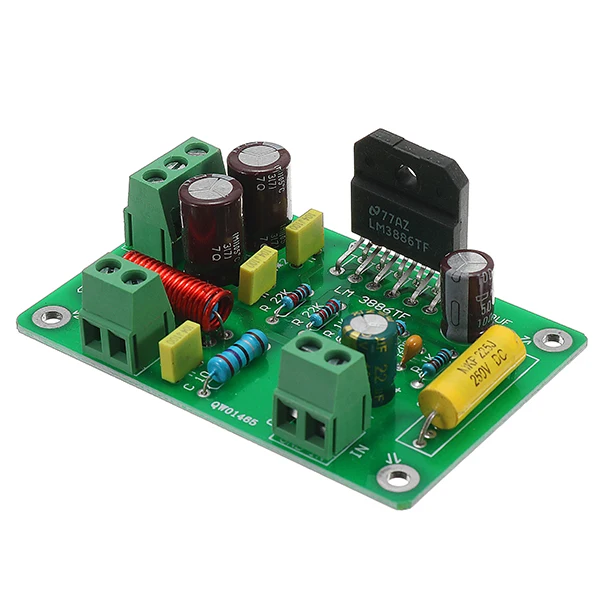

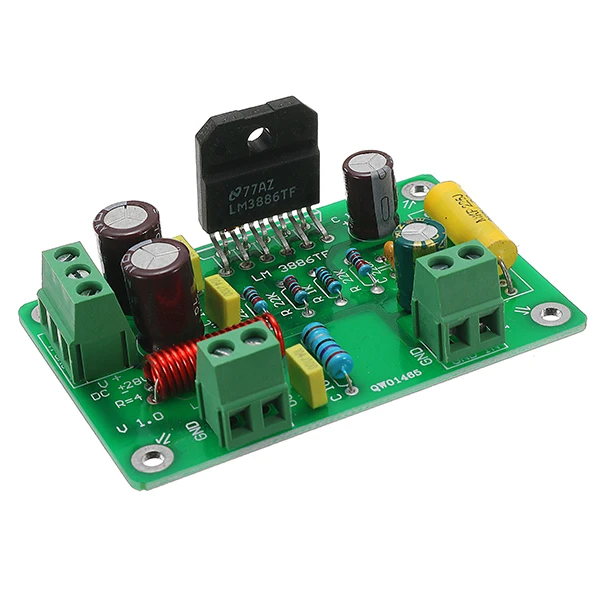

CLAITE подойдет как для повседневной носки, так LM3886 Hi-Fi TF стерео усилитель собранный доска AMP 50 W/38 Вт 68 Вт 4ohm

Описание

Технические характеристики:

LM3886-это моноаудио усилитель мощности, с помощью 11 футов до-220 пакета, задняя часть суффикса «TF» полностью изолирована.
И по сравнению с LM1875T, LM3886 более мощный, при номинальном рабочем напряжении до 68 Вт непрерывная Средняя мощность без искажений,
Также имеет относительно идеальную функцию защиты от перегрева от перегрузки по току,
Кроме того, он имеет ток анти-переключатель автоматически, когда функция удара,
Динамик может быть возможен, чтобы избежать перенапряжения тока, когда мощность усилителя включена, вызвав травму.
LM3886 рабочие параметры:

VCC = ± 28 V выход = 68 Вт/4 Ом, 38 Вт/8 Ом
VCC = ± 35 V выход = 50 Вт/8 Ом
Пиковая мощность: 135 Вт
Отношение сигнал/шум: ≥92db
Коэффициент конверсии: 19 В/США
Интермодуляционные Искажения: 0.04%
Функция отключения звука
SPiKeTM защиты

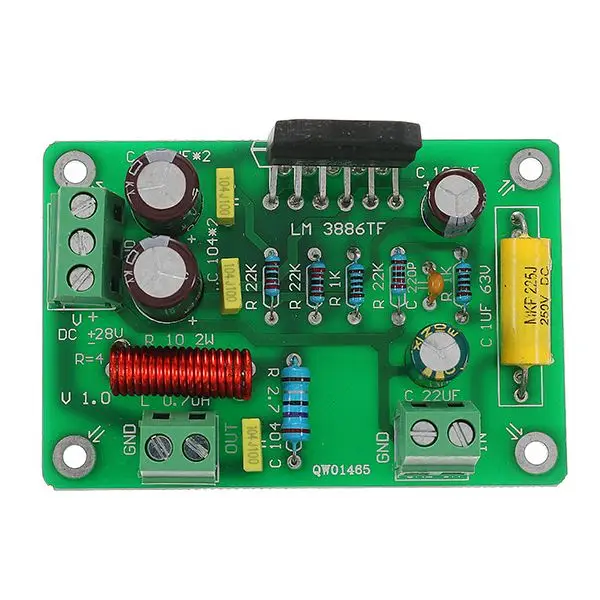

Плата усилителя имеет следующие характеристики:

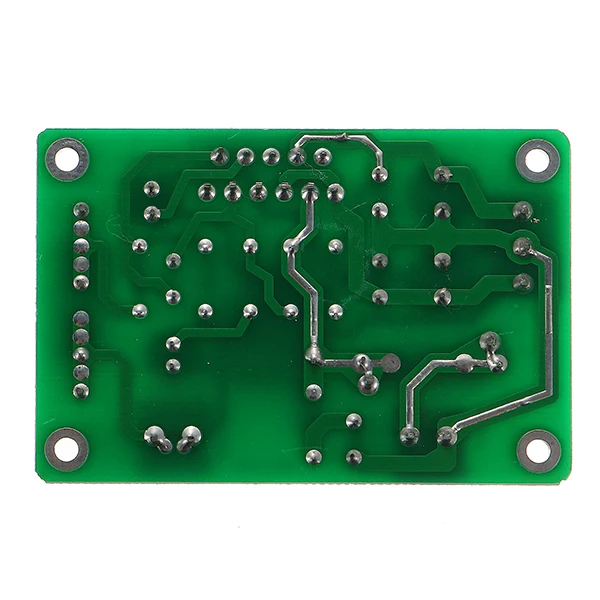

1. Использование двустороннего выравнивания, тщательная компоновка, Входная часть сигнала вдали от секции вывода.
2. Часть конденсаторы с соединением для более длинной минимальной прокладки 5 мм, максимальная подходит для конденсатора 25 мм.
3. Входная секция добавила цепь высокой проходимости, что делает доску более стабильной!
4. Выходная часть RL цепи (индуктивность и сопротивление параллельно) эффективный чип защиты,
Эффективно предотвращая вызванное электромагнитное отключение динамика повреждения чипа!
5. плата использует источник питания постоянного тока, диапазон напряжения: ± 16-± 36, рекомендуется ± 32В.
6. Размер печатной платы: 74x50x1,6 мм
Установка Примечание:

1. Плата усилителя не может быть непосредственно подключена к трансформатор, выходная мощность, подключенная к блоку питания,
И затем к блоку питания платы с выхода платы питания, обратите внимание на положительный и отрицательный уровень не быть неправильным!
2. пластина использует источник питания постоянного тока, Выход динамика сопротивление меньшего тока увеличивается, чем больше тепла,
Рекомендуется, когда динамик 4Ω, напряжение предлагается использовать ± 28 в (трансформатор двойной 21 в),
Динамик 8 Ω напряжение ± 32 В (трансформатор двойной 24 В), максимально возможный ± 35 в (трансформатор двойной 28 в),
Но обратите внимание на стабильное напряжение локальной сети, рекомендуется не использовать.
3. Когда тест мощности, вход сигнала на плате, чтобы взять нагрузку, не может быть пустым, в противном случае будет индукционный шум,
Сигнальная линия для использования экранированного кабеля.
4. Убедитесь, что плата шасси корпуса подключена к входной поверхности, обратному входу GND не нужно подключать корпус.
5. плата является моно-каналом, стерео нужно 2 шт., вы также можете собрать многоканальные accocding для ваших собственных потребностей.
Посылка включает в себя:

1 х HiFi LM3886 TF стерео усилитель собранная плата
