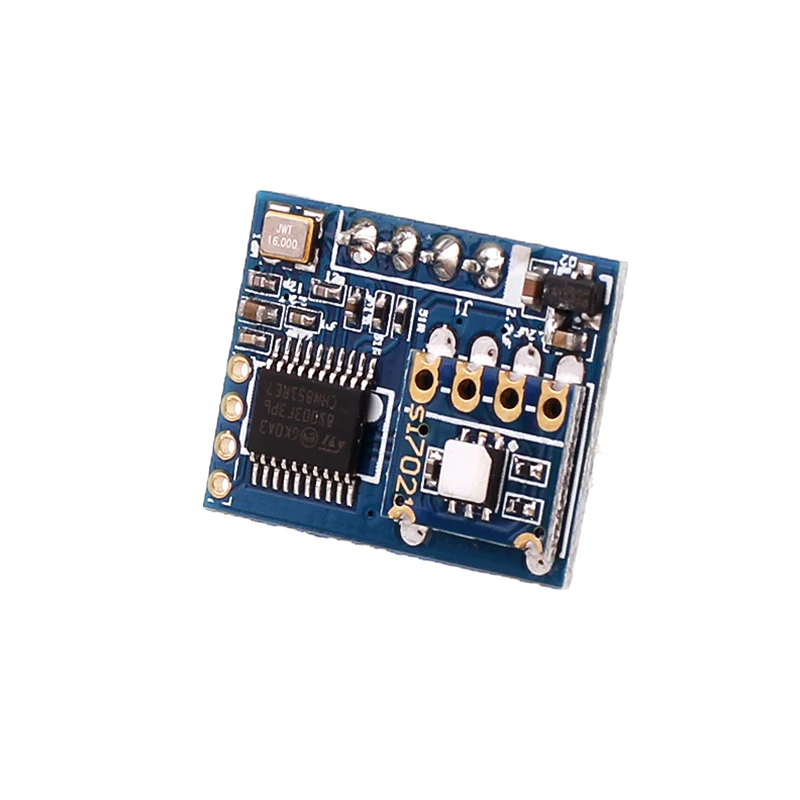

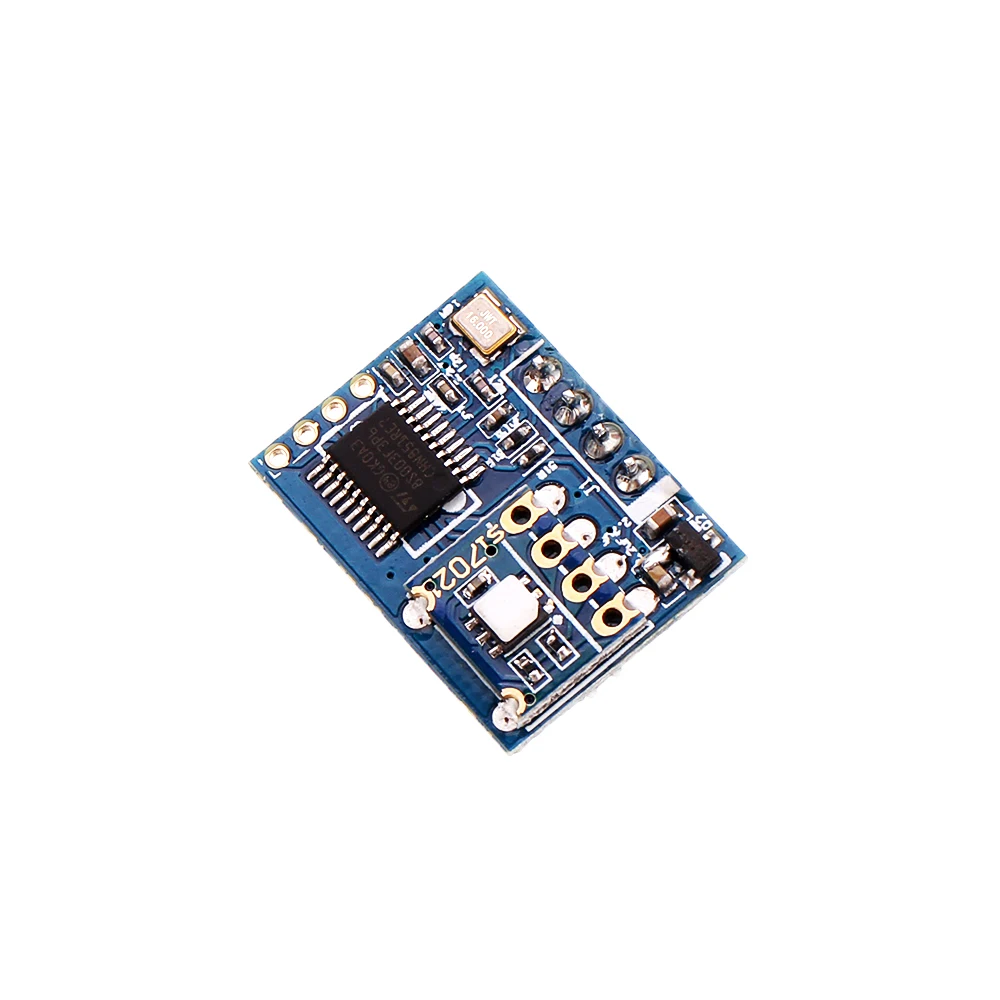

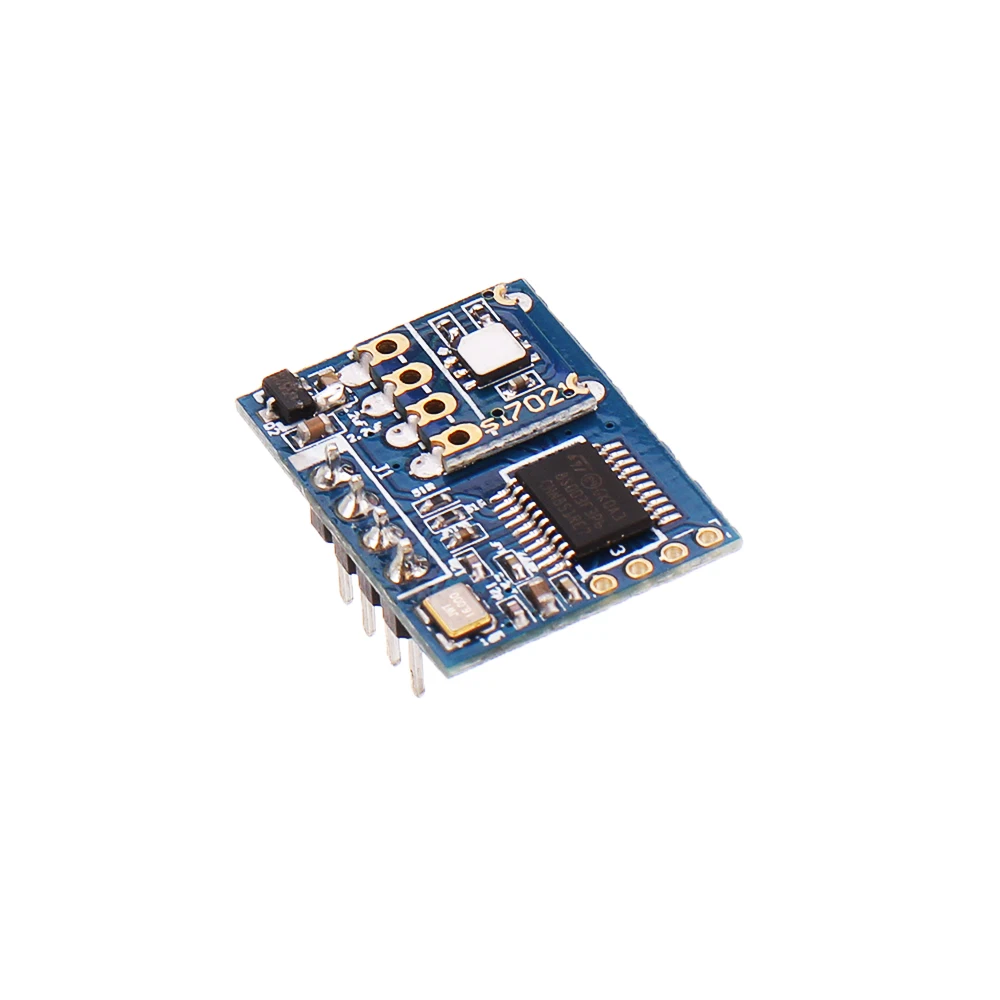

CLIATE Mini 3,3 V Si7021 датчик температуры и влажности UART Модуль интерфейса для промышленного использования, высокоточный

Описание

> Руководство: Нажмите здесь, чтобы открыть <

Особенности:

1. Модуль интегрирует высококачественный датчик температуры и влажности Si7021 из кремниевой лаборатории. В нем используется специальная технология сбора цифрового модуля и технология измерения температуры и влажности для обеспечения высокой надежности и длительной стабильности.

2. Встроенные компоненты датчика влажности (влагочувствительный) и температуры (термистор), аналого-цифровой преобразователь, обработка сигналов, калибровка данных и интерфейс хоста iec.

3. Заводские калибровочные данные сохранены в энерголетучей памяти на чипе, что гарантирует, что датчики полностью взаимозаменяемы и не требуют повторной калибровки или изменения программного обеспечения.

4. Запатентованная технология измерения влажности с использованием промышленного стандарта, низкодиэлектрическая постоянная полимерная диэлектрика создает низкую мощность, монолитные сенсорные модули CMOS с низким перекосом и гистерезисом и отличной длительной стабильностью.

5. Подходит для измерения влажности, точки росы и температуры, модуль небольшой по размеру и точен до ±0. 4 °C, пользователи могут встроить его во многих высокоинтегрированных средах. С временем преобразования измерения в миллисекунду, нет необходимости ждать между началом измерения и считыванием данных, 2,54 мм-pitch интерфейс, удобный для тестирования интеграции.

6. Si7021 микросхема датчика подключен к 8-битный однокристальная STM8S через интерфейс межсоединений интегральных схем. STM8S приводит к интерфейсу UART и внешнему устройству последовательного порта для обмена данными. MCU загрузил программы измерения температуры и влажности, и непосредственно подключает USB к ttl последовательная плата, чтобы открыть помощник последовательного порта. Или программное обеспечение конфигурации в данных может отображать текущее значение температуры и влажности в режиме реального времени, использование простое и удобное, адрес модуля и выходное время можно установить, что удобно для многоточечного приобретения.

Параметры:

· Рабочее напряжение: 3,3 В

· Диапазон температур:-40-85 °C (рекомендуется-10-60 °C)

· Температура точность: ±0. 4 °C (10-85 °C)

· Диапазон влажности: 0-100% относительной влажности (рекомендуется 20%-80% относительной влажности)

· Точность влажности: ± 3% относительной влажности (0-80% относительной влажности)

Применение-Радиус действия:

Автомобильный климат-контроль и обезвоживание, радионяни, непрерывное положительное давление дыхательных путей (CPAP) машины, детекторы потока и воды, детекторы газа и дыма, Сотовые телефоны/смартфоны, Промышленные HVAC/R, ноутбуки/планшеты, лазерные принтеры, Микросреда/центры обработки данных, модули PLC и IO, удаленные телеметрические устройства, Термостаты/гигростаты, системы вентиляции и кондиционирования воздуха, Погодные станции, инверторы энергии ветра, ветровые стекла и зеркальные системы заднего вида, беспроводная базовая станция, беспроводная сенсорная сеть

Инструкции по использованию:

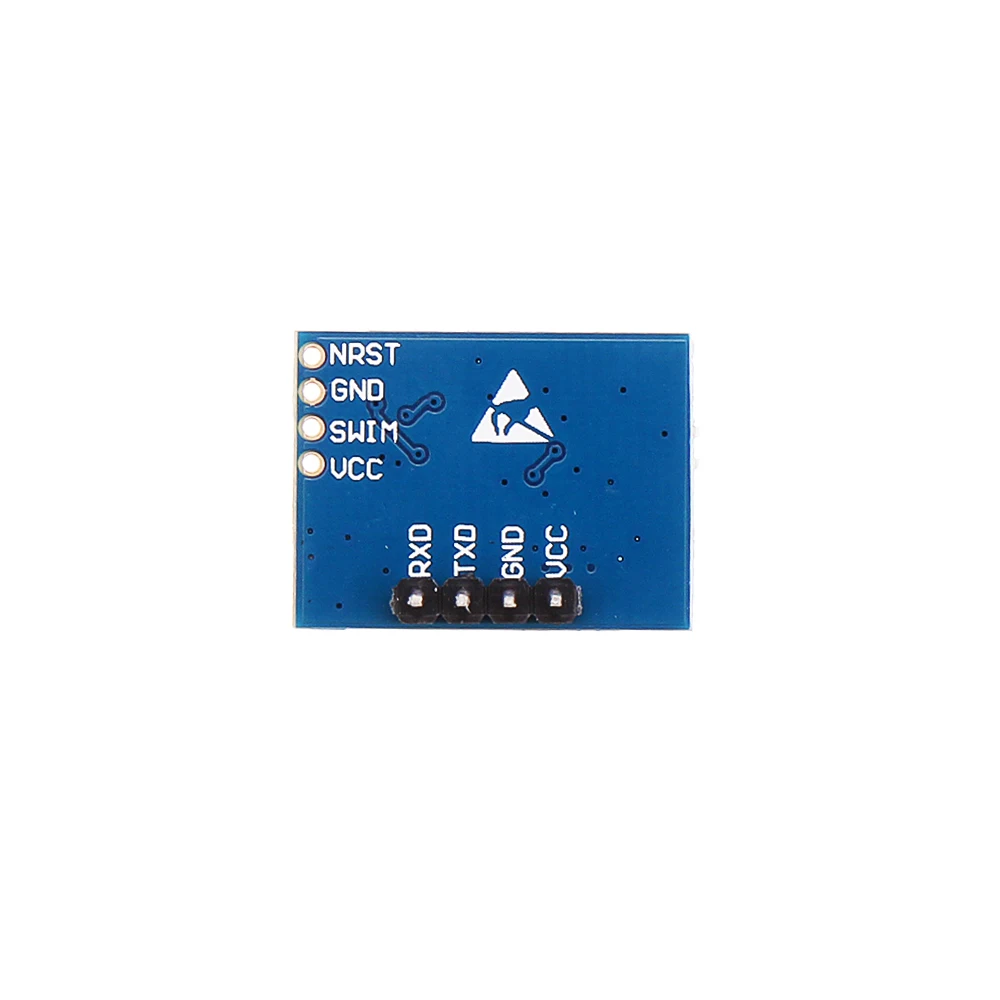

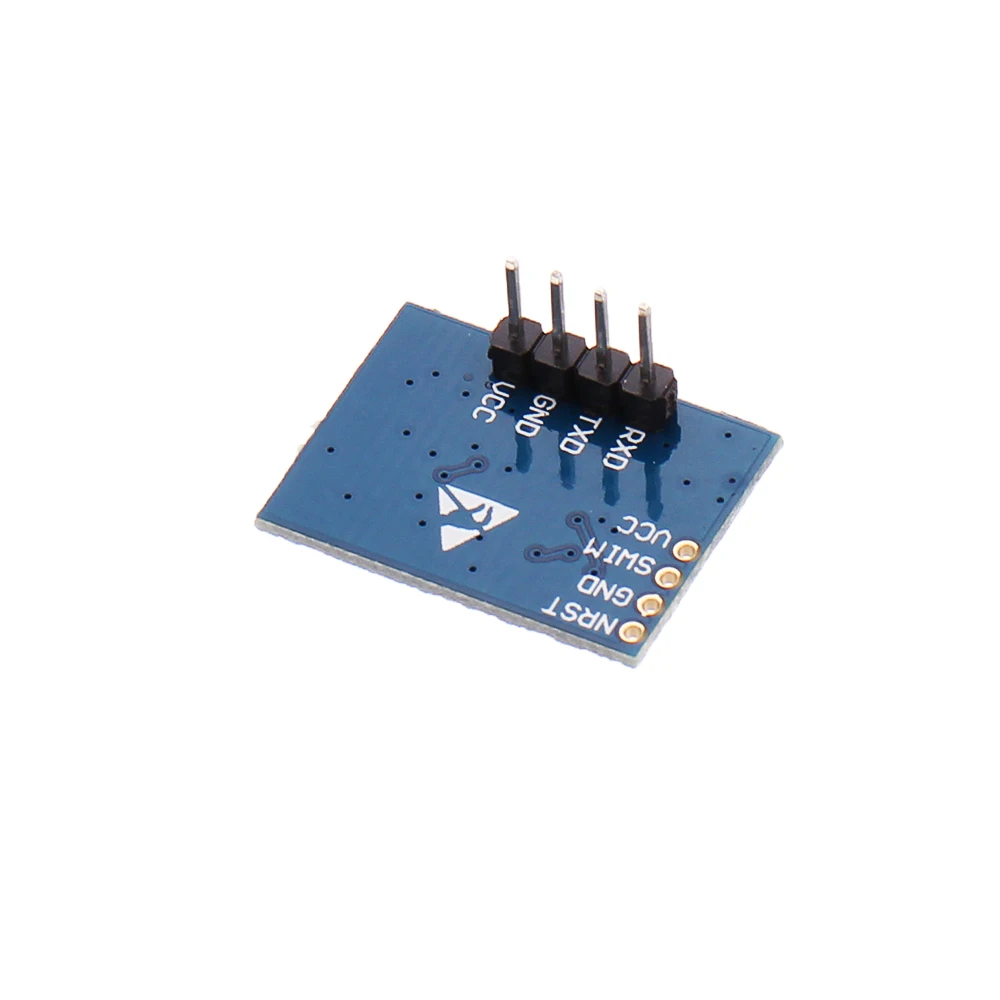

1. NRST, GND, SWIM, VCC являются STM8S для скачивания программ интерфейс отладки может быть подключен

2. Интерфейс RXD, TXD, GND, VCC UART модуль подключен к внешнему последовательному устройству

3. Настраиваемый диапазон адресов модуля-0-255; интервал времени вывода может быть настроен с частотой последовательного порта

4. Провод правильно! Никогда не меняйте положительный и отрицательный сигнал, из-за чего Электроника платы сгорит.

Посылка включает в себя:

1 x Si7021 датчик температуры и влажности UART Модуль интерфейса
