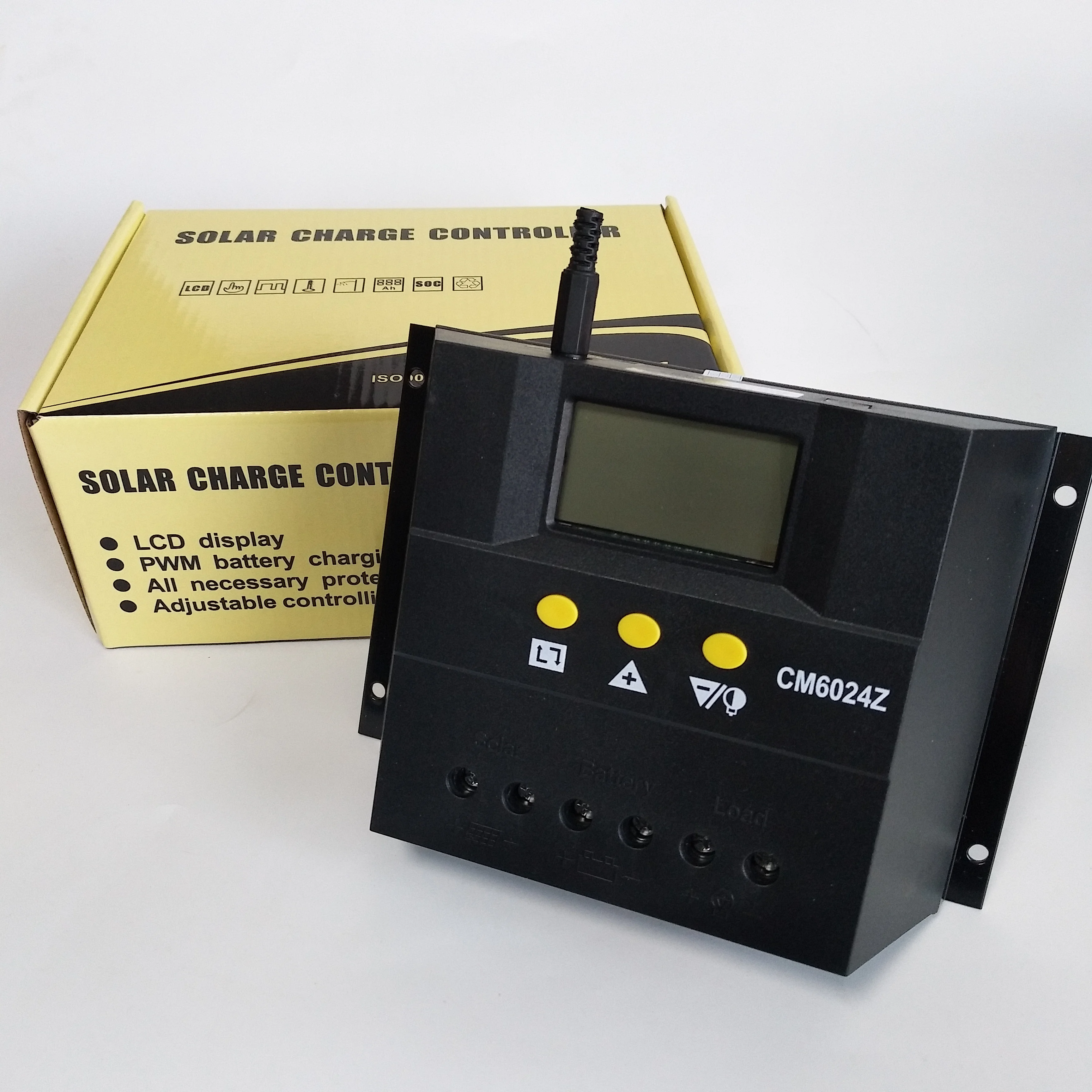

CM6024Z 60A 50A 40A 12 В 24 в автоматический ЖК-дисплей PWM солнечная панель контроллер заряда батареи солнечная домашняя система для использования в помещении (от 1213 руб.)

Описание

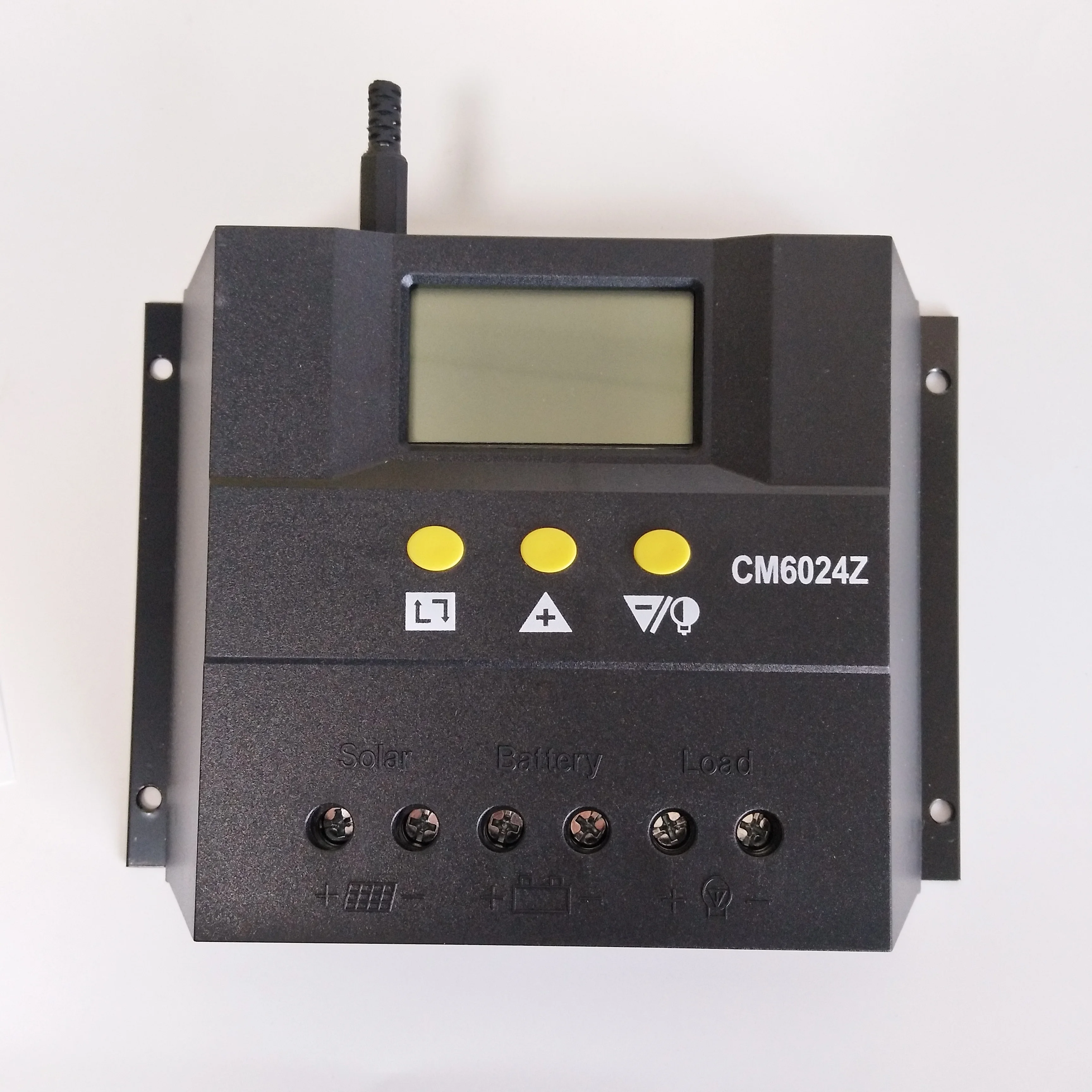

CM6024Z 60A 50A 40A 12 В 24 в автоматический ЖК-дисплей PWM солнечная панель контроллер заряда батареи солнечная домашняя система для использования в помещении

Особенности:
> Изображение графического ЖК-символа
> Простое управление кнопками
> Уровень напряжения системы автоматической идентификации
> С интеллектуальной функцией ШИМ режимом зарядки
> Автоматическая компенсация температуры
> Регулируемые параметры контроля заряда-разряда
> Настраиваемый режим работы нагрузки
> Защита от перегрузки, короткого замыкания
> Функция дистанционного мониторинга и управления (на заказ)
> Защита от обратного разряда аккумулятора
> Отключение низкого напряжения батареи (LVD)
> Защита от обратного подключения аккумулятора
> Накопительная функция зарядки и разрядки ампер часов

Характеристики продукта:
Модель: 60A контроллер солнечного заряда
Номинальное рабочее напряжение: 12 V/24 V DC AUTO
Номинальный рабочий ток: 60A
Напряжение солнечной панели: 50 в
Поплавковое зарядное напряжение (настраиваемое): 13,8 В/27,6 в
Защита от низкого напряжения (настраиваемая): 10,7 В/21,4 в
Восстановление низкого напряжения (настраиваемый): 12,5 в/25,0 в
Без потери нагрузки: 30 мА
Падение напряжения петли: 200 мВ
Температурная компенсация:-4мв/ячейка
Устанавливаемый максимальный кабель: 3 # AWG (25 мм2)
Рабочая температура:-20 ~ 50
Температура хранения:-30 ~ 70
Требования к температуре: ≤90%, без конденсации
Размеры: 130 мм × 188 мм × 62 мм
Расстояние между монтажными отверстиями: 98 мм × 178 мм -- Φ5
Вес: ≤700g
Режим зарядки: PWM режим
Панель солнечных батарей Кнопка питания: 720 W/12 V 1440 W/24 V

Установка
1. Готовые инструменты и кабели. Рекомендуем вам подобрать подходящие кабели. Убедитесь, что плотность тока <4 мм2, которая является проводящей для уменьшения падения напряжения линии. Рекомендуется: 60А с кабелем 20мм2. Проверьте погодные условия установки и соответствие требованиям безопасности. Пожалуйста, избегайте влажной, пыльной, есть место для легковоспламеняющихся, взрывоопасных и коррозионных газов Используйте контроллер для установки.
2. Установите контроллер в фиксированную вертикальную плоскость. См. Раздел 5 размера пор и интервала между порами. Для того чтобы обеспечить хорошие условия термического контроля, пожалуйста, отложите каждый 10 см ниже места контроллера.
3. как показано справа, подключите (1) нагрузку, (2) батарею и (3) солнечную панель к контроллеру согласно заказу (1) (2) (3). Обратите внимание на нагрузку, батарею, солнечную панель и контроллер одинаковой полярности.
4. Поместите в внешний датчик температуры слева от контроллера (порт зонда). Датчик температуры должен быть таким же пространством с батареей. (В противном случае контроллер будет контролировать параметры неправильной компенсации температуры.)
5. если у вас есть функция удаленного мониторинга и управления, вставьте один конец включенного провода связи справа от контроллера (порт связи), другой конец для подключения к хост-компьютеру.
Снос: чтобы предотвратить несчастные случаи, пожалуйста, заказывайте снос солнечных панелей, батареи и отсоединения нагрузки с контроллером.
Примечание: Батарея полярности не повредит контроллер, но вы будете иметь оборудования нагрузки рисков безопасности

Модель	CM6024Z	CM8024Z
Номинальный ток	60A	80A
Номинальная Напряжение	12 V/24 V
Максимальное напряжение солнечной панели	С алюминиевой крышкой, 50В
Поплавок Напряжение	13,7 в/27,4 В
Низкая Напряжение отключения	10,7 В/21,4 в
Низкая Напряжение по нажатию	12,6 V/25,2 V
Без потери нагрузки	<30mA
Петля перепада напряжения	<200mV
Режим зарядки	PMW режим
Температура компенсация	-4 мВ/ячейка/°C
Установка кабеля зона	> 3 # AWG (25 мм2)
Управление температуры	-20 °C ~ 50 °C
Температура хранения	-30 °C ~ 70 °C
Влажности требования	<90%, без конденсации
Размер	130 мм * 188 мм * 62 мм
Расстояние между монтажными отверстиями	90 мм 178-5
Вес	700 г

Особенности:
> Изображение графического ЖК-символа
> Простое управление кнопками
> Уровень напряжения системы автоматической идентификации
> С интеллектуальной функцией ШИМ режимом зарядки
> Автоматическая Температура компенсация
> Регулируемые параметры контроля заряда-разряда
> Настраиваемых режима работы нагрузки
> От перегрузки, защита от короткого замыкания
> Функция дистанционного контроля и управления (на заказ)
> Батарея обратная защита от разрядки
> Батарея низкая Напряжение отключение (LVD)
> Батарея защита от обратной связи
> Функция накопленной заряда и разряда ампер часов

Характеристики продукта:
Модель: 60A за максимальной точкой мощности, Солнечный контроллер заряда
Номинальное рабочее напряжение: 12 V/24 V DC Авто
Номинальный рабочий ток: 60A
Напряжение солнечной панели: с алюминиевой крышкой, 50В
Поплавковое зарядное напряжение (настраиваемое): 13,8 В/27,6 в
Защита от низкого напряжения (устанавливаемых): 10,7 V/21,4 V
Низкое напряжение Резервное копирование Linux (устанавливаемых): 12,5 V/25,0 V
Без потери нагрузки: 30mA
Падение напряжения петли: 200 мВ
Температурная компенсация:-4мв/ячейка
Устанавливаемый Максимальная кабеля: 3 # AWG (25mm2)
Рабочая температура:-20 ~ 50
Температура хранения:-30 ~ 70
Температура требования: ≤90%, без конденсации
Размер: 130 мм × 188 мм × 62 мм с наружной резьбой
Расстояние между монтажными отверстиями: 98 мм × 178 мм -- Φ5
Вес: ≤700g
Режим зарядки: PWM режим
Панель солнечных батарей Кнопка питания: 720 W/12 V 1440 W/24 V

Установка
1. Готовые инструменты и услуги для всех клиентов. Рекомендуем вам сопоставления правильные кабелей. Убедитесь, что ток плотности <4mm2, что проводящие уменьшая линии перепада напряжения. Рекомендуем: 60A с 20mm2 кабель. Проверьте, не установка sitescompliance с соответствующей требованиям безопасности. Пожалуйста, избегайте влажной, Дасти, есть место горючих, взрывоопасных и агрессивных газов в блоке управления, чтобы установить.
2. Установите контроллер постоянной вертикальной плоскости. Смотрите раздел 5 размер поры и сужает поры интервал. Для того, чтобы обеспечить хороший температурного контроля скорости вращения вентилятора условий, пожалуйста, отложите каждый 10 см ниже контроллера пространства.
3. как на изображении справа, подключите (1) загрузка, (2) Батарея и (3) Панели солнечные с контроллером в соответствии с заказом (1) (2) (3). Обратите внимание на нагрузка, батарея, солнечные панели и контроллер одного и того же полярность.
4. Положите в внешний датчик температуры с левой стороны контроллер (Пробник). Датчик температуры должно быть таким же пространство с батареей. (В противном случае контроллер будет контролировать параметры неправильно температурной компенсацией.)
5. если у Вас возникли какие-функция дистанционного контроля и управления, пожалуйста, вставьте один конец в комплекте проводной связи справа от контроллера (коммуникационный порт), на другом конце для подключения к главного компьютера.
Снос: для того, чтобы предотвратить несчастные случаи, пожалуйста, заказывайте снос солнечных батарей, батареи и нагрузки отсоединяются с контроллером.
Примечание: Батарея полярности не повредит контроллер, но вы будете иметь оборудования нагрузки рисков безопасности

Модель	CM6024Z	CM8024Z
Номинальный ток	60A	80A
Номинальная Напряжение	12 V/24 V
Максимальная Напряжение панели солнечных батарей	С алюминиевой крышкой, 50В
Поплавок Напряжение	13,7 V/27,4 V
Низкая Напряжение отключения	10,7 В/21,4 в
Низкая Напряжение по нажатию	12,6 V/25,2 V
Без потери нагрузки	<30mA
Петля перепада напряжения	<200mV
Режим зарядки	PMW режим
Температура компенсация	-4mV/сотовый телефон/°C
Установка кабеля зона	> 3 # AWG (25mm2)
Управление температуры	-20 °C ~ 50 °C
Температура хранения	-30 °C ~ 70 °C
Влажности требования	<90%, без конденсации
Размер	130 мм * 188 мм * 62 мм с наружной резьбой
Расстояние между монтажными отверстиями	90 мм 178-5
Вес	700 г
