Особенности:
> Изображение графического ЖК-символа
> Простое управление кнопками
> Уровень напряжения системы автоматической идентификации
> С интеллектуальной функцией ШИМ режимом зарядки
> Автоматическая компенсация температуры
> Регулируемые параметры контроля заряда-разряда
> Настраиваемый режим работы нагрузки
> Защита от перегрузки, короткого замыкания
> Функция дистанционного мониторинга и управления (на заказ)
> Защита от обратного разряда аккумулятора
> Отключение низкого напряжения батареи (LVD)
> Защита от обратного подключения аккумулятора
> Накопительная функция зарядки и разрядки ампер часов
Характеристики продукта:

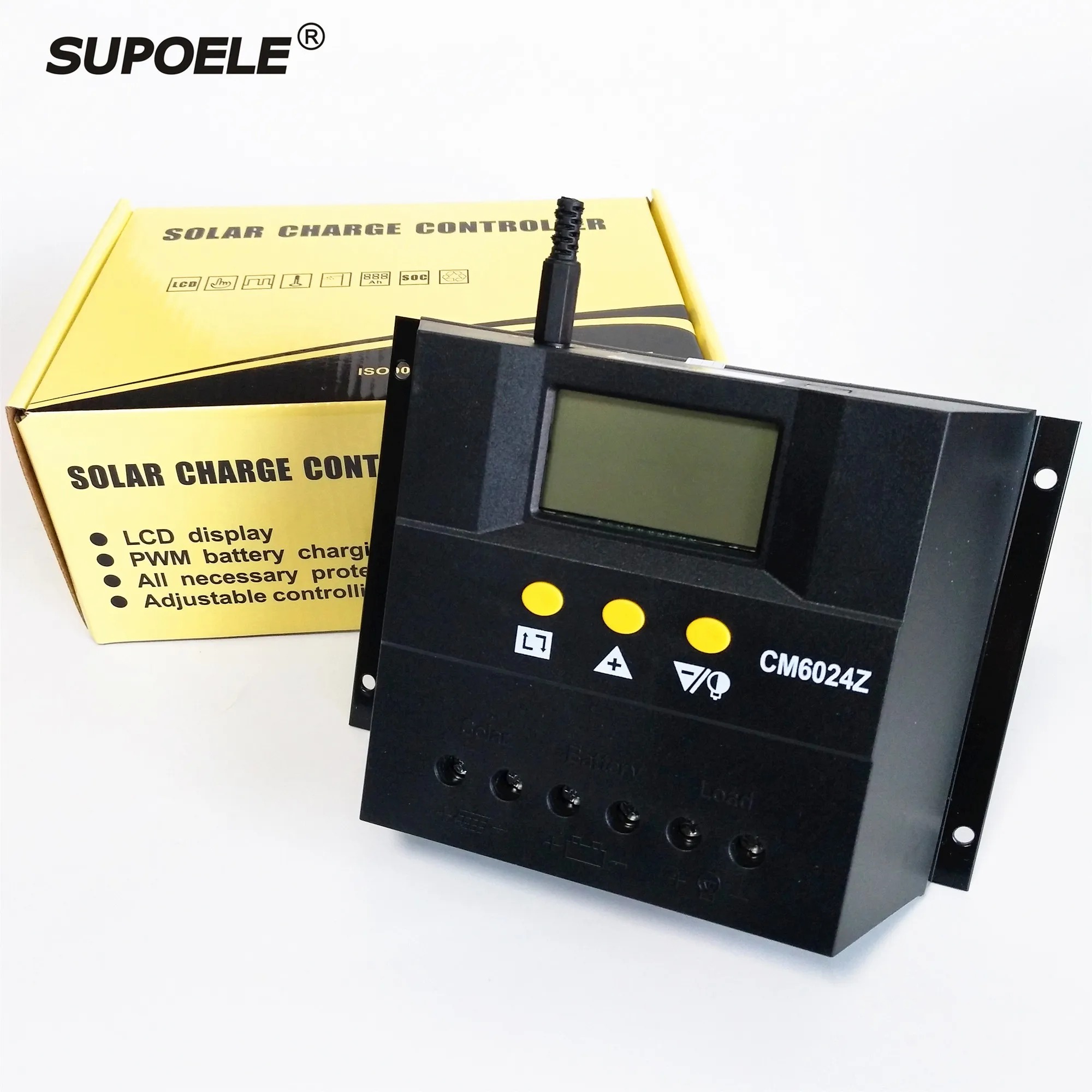

Модель: 60A контроллер солнечного заряда
Номинальное рабочее напряжение: 12 V/24 V DC AUTO
Номинальный рабочий ток: 60A
Напряжение солнечной панели: 50 в
Поплавковое зарядное напряжение (настраиваемое): 13,8 В/27,6 в
Защита от низкого напряжения (настраиваемая): 10,7 В/21,4 в
Восстановление низкого напряжения (настраиваемый): 12,5 в/25,0 в
Без потери нагрузки: 30 мА
Падение напряжения петли: 200 мВ
Температурная компенсация:-4мв/ячейка
Устанавливаемый максимальный кабель: 3 # AWG (25 мм2)
Рабочая температура:-20 ~ 50
Температура хранения:-30 ~ 70
Требования к температуре: ≤90%, без конденсации
Размеры: 130 мм × 188 мм × 62 мм
Расстояние между монтажными отверстиями: 98 мм × 178 мм -- Φ5
Вес: ≤700g
Режим зарядки: PWM режим
Панель солнечных батарей: 720 Вт/12 В 1440 Вт/24 В
Установка
1. Готовые инструменты и кабели. Рекомендуем вам подобрать подходящие кабели. Убедитесь, что плотность тока <4 мм2, которая является проводящей для уменьшения падения напряжения линии. Рекомендуется: 60А с кабелем 20мм2. Проверьте погодные условия установки и соответствие требованиям безопасности. Пожалуйста, избегайте влажной, пыльной, есть место для легковоспламеняющихся, взрывоопасных и коррозионных газов Используйте контроллер для установки.
2. Установите контроллер в фиксированную вертикальную плоскость. См. Раздел 5 размера пор и интервала между порами. Для того чтобы обеспечить хорошие условия термического контроля, пожалуйста, отложите каждый 10 см ниже места контроллера.
3. как показано справа, подключите (1) нагрузку, (2) батарею и (3) солнечную панель к контроллеру согласно заказу (1) (2) (3). Обратите внимание на нагрузку, батарею, солнечную панель и контроллер одинаковой полярности.

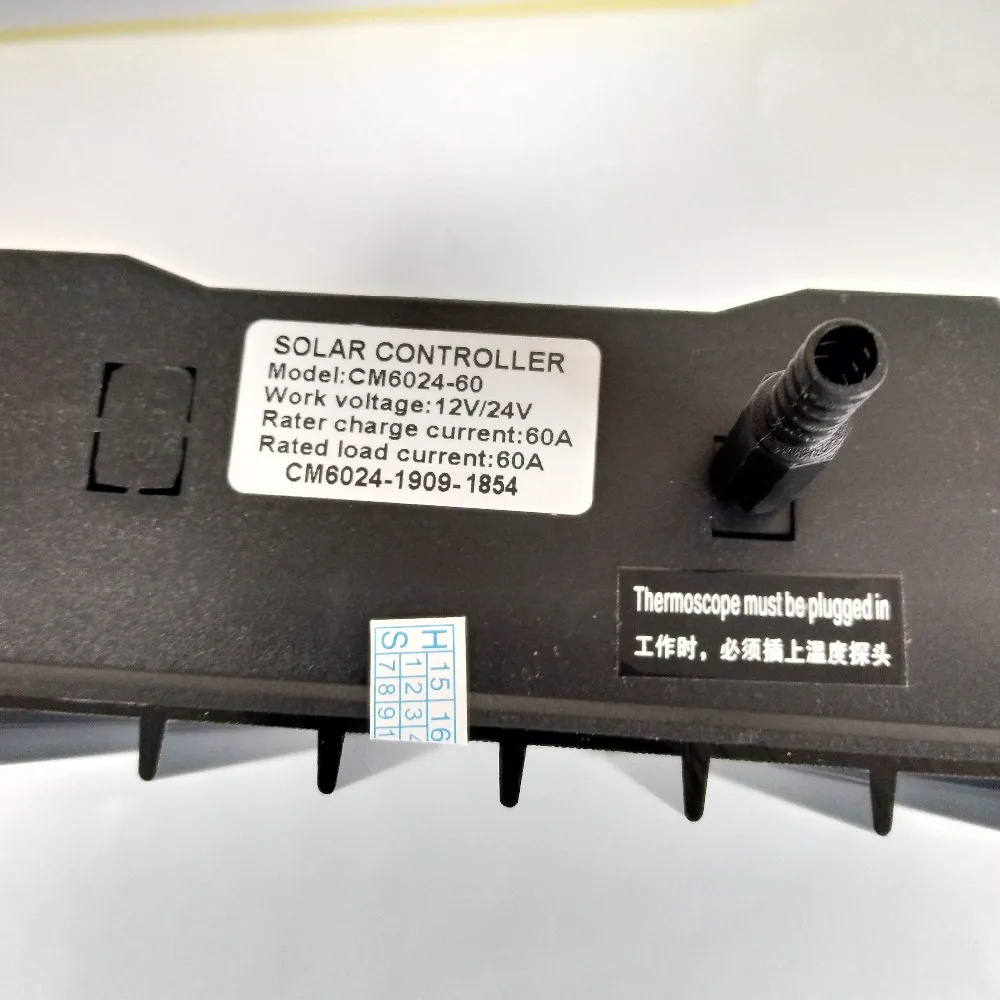

4. Поместите в внешний датчик температуры слева от контроллера (порт зонда). Датчик температуры должен быть таким же пространством с батареей. (В противном случае контроллер будет контролировать параметры неправильной компенсации температуры.)
5. если у вас есть функция удаленного мониторинга и управления, вставьте один конец включенного провода связи справа от контроллера (порт связи), другой конец для подключения к хост-компьютеру.
Снос: чтобы предотвратить несчастные случаи, пожалуйста, заказывайте снос солнечных панелей, батареи и отсоединения нагрузки с контроллером.
Примечание: полярность батареи не повредит контроллер, но вы будете иметь нагрузку на оборудование безопасности |
