Особенности:
Название и модель: Coulomb счетчик
Особенности продукта: сенсорный экран, 4,3 дюймовый TFT цветной экран, связь RS485.
1, энергопотребление сенсорного экрана: около 1 Вт, выключенный экран 0,5 Вт, широкое напряжение работы: 5-35 в
2, RS485 режим связи, может быть подключен с RS485 кулоном метр
3, рабочая температура:-20 ~ + 70 °C
4, Рабочая влажность: 10 ~ 90% (без конденсации), передняя IP65 водонепроницаемая
5, Размер: 140 × 98 × 22 мм
6. Открытие установки: 130 × 88 мм
2: Coulomb модуль счетчика
1. Рабочее напряжение постоянного тока: 8-120 В. Широкое напряжение, непосредственно подключенное к батарее без преобразователя.
2, низкое энергопотребление: уровень самопотребления обычно составляет около 5 мА, сон до 1 мА. Есть ток или связь, чтобы разбудить модуль!
3 Coulomb высокоскоростная выборка тока интеграл для расчета реальной мощности, гораздо более точный, чем общая оценка напряжения, подходит для любого аккумуляторного блока
4 Холла или шунта могут быть выбраны в качестве измерения тока. Когда шунт находится на высоком токе, будет немного тепла. Обратите внимание на пространство для отвода тепла. Зал-это индуктивное измерение, которое не генерирует тепло.

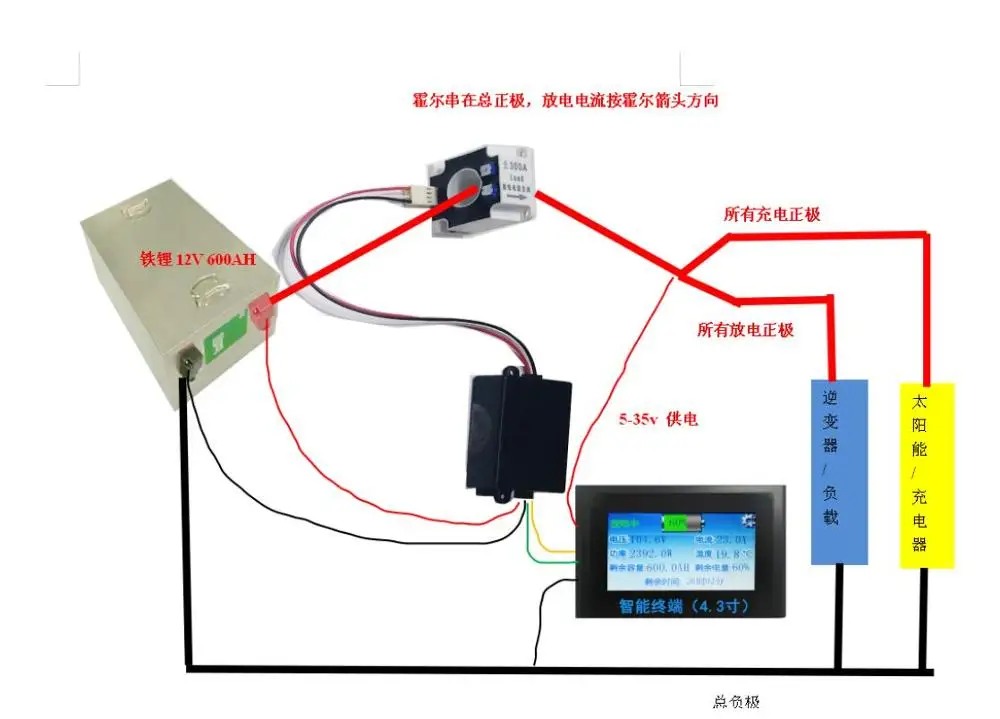

3: параметры проводки и настройки
1: красная линия экрана питается от положительного 5-35 в, а черная линия-это отрицательный источник питания. Вы можете выключить питание в любое время без воздействия на данные. Данные отправляются счетчиком кулонов.
2: желтая линия экрана RS485 A, зеленая линия RS485 B, и RS485 счетчик кулонов подключен. Температурный Зонд может быть прикреплен к батарее
Установлен. Если интерфейс отображает данные, такие как напряжение батареи, это означает, что он установлен. Связь отключается, и экран не покажет подключения!

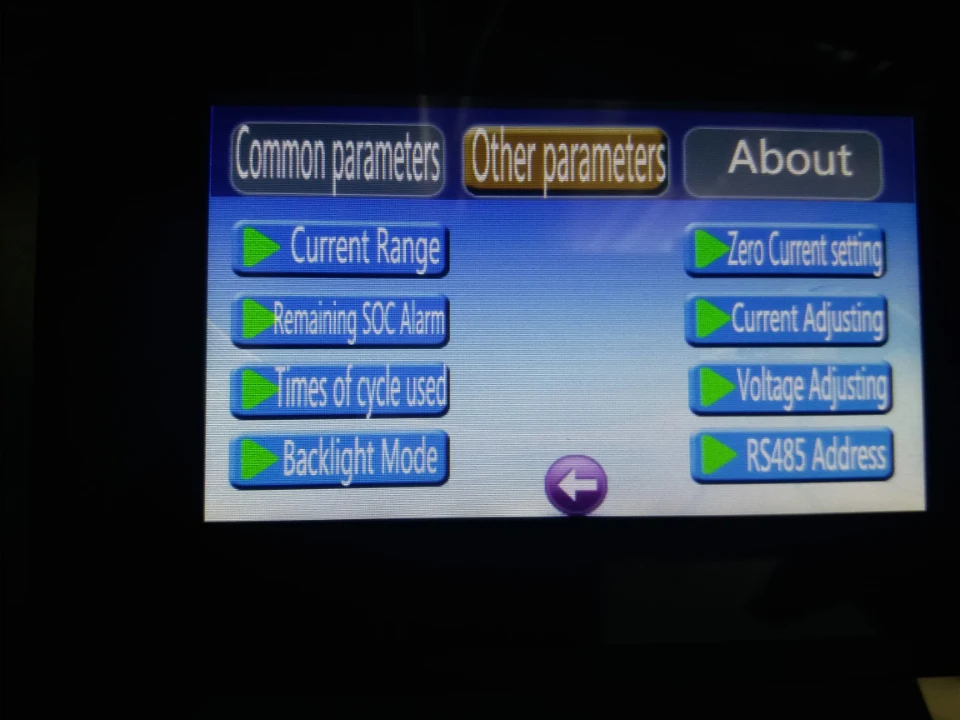

О настройке экрана сенсорной задержкой выключения. Пожалуйста, установите режим подсветки в других параметрах, установите «длинный», коснитесь большого экрана, включите 30 s автоматически.

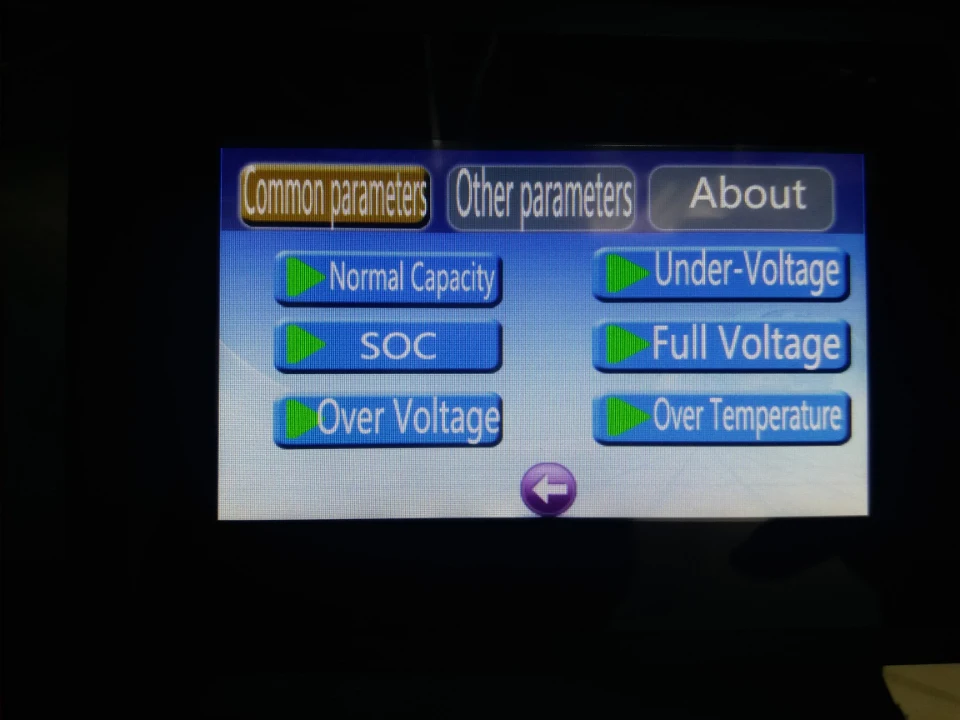

Комплект из 3 предметов: параметры как показано в 12 v 600ah литий-железо-фосфатных аккумуляторов. В настройках цветного экрана приведены общие параметры. Номинальная мощность установка установлен на 600ah, пониженного напряжения установлен до 11 v, и в полной мере напряжение устанавливается 14,2 v. Затем заполните его один раз, чтобы получить его.
Аккумулятор не заряжается, а ток должен быть 0а, когда он не разряжен. Если есть небольшой ток, ток может быть установлен на ноль в других параметрах.
Можно использовать четыре колеса, RVs, хранение энергии, большие Мобильные источники питания и т. Д. Посылка содержание
100% Фирменная Новинка
(1 шт.);Coulomb счетчик умный терминал
1xТок датчика Холла
|
