Описание

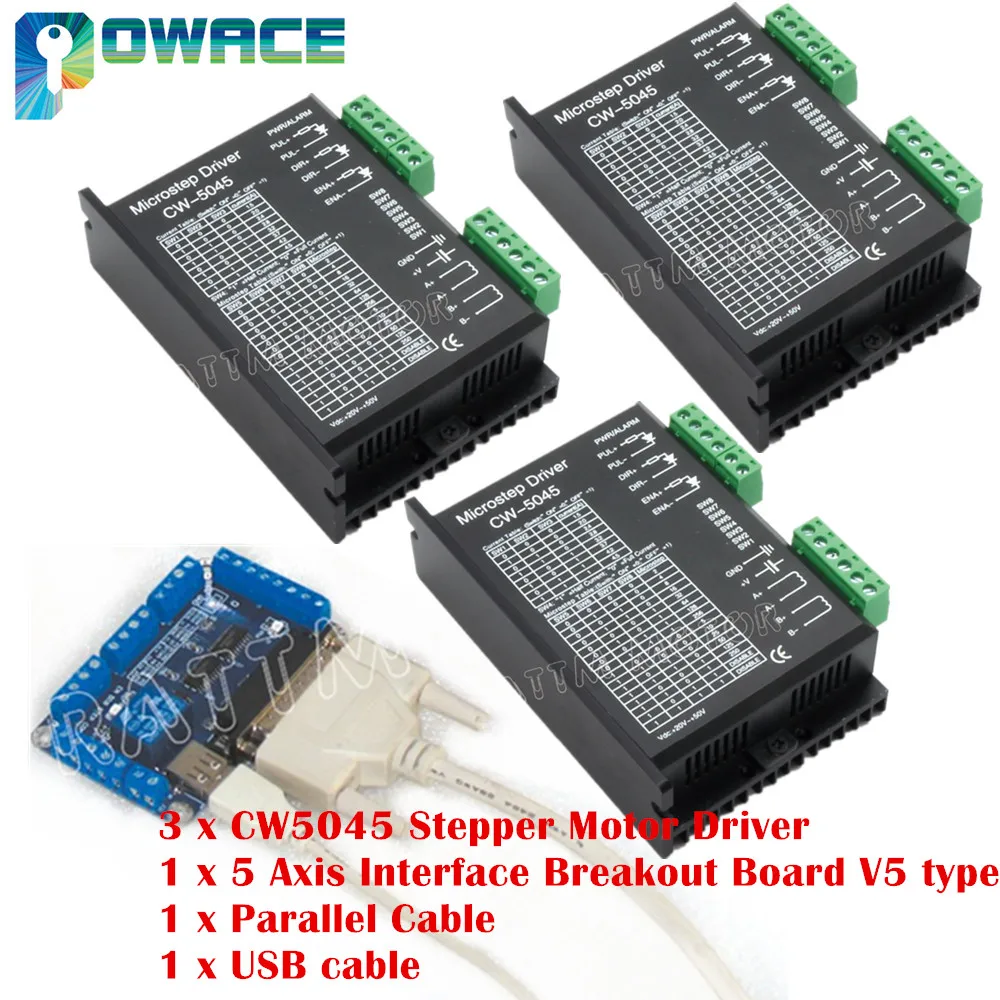

Посылка включает в себя:
3 xCW5045Шаговый двигательДрайвер 1 х 5 осевой интерфейс коммутационной платыV5Тип 1 х параллельный кабель 1 х USB кабель (Этот USB кабель может отличаться от изображений в магазине, но применение то же самое) Коммутационная плата и руководство пользователя на английском языке будут отправлены emai

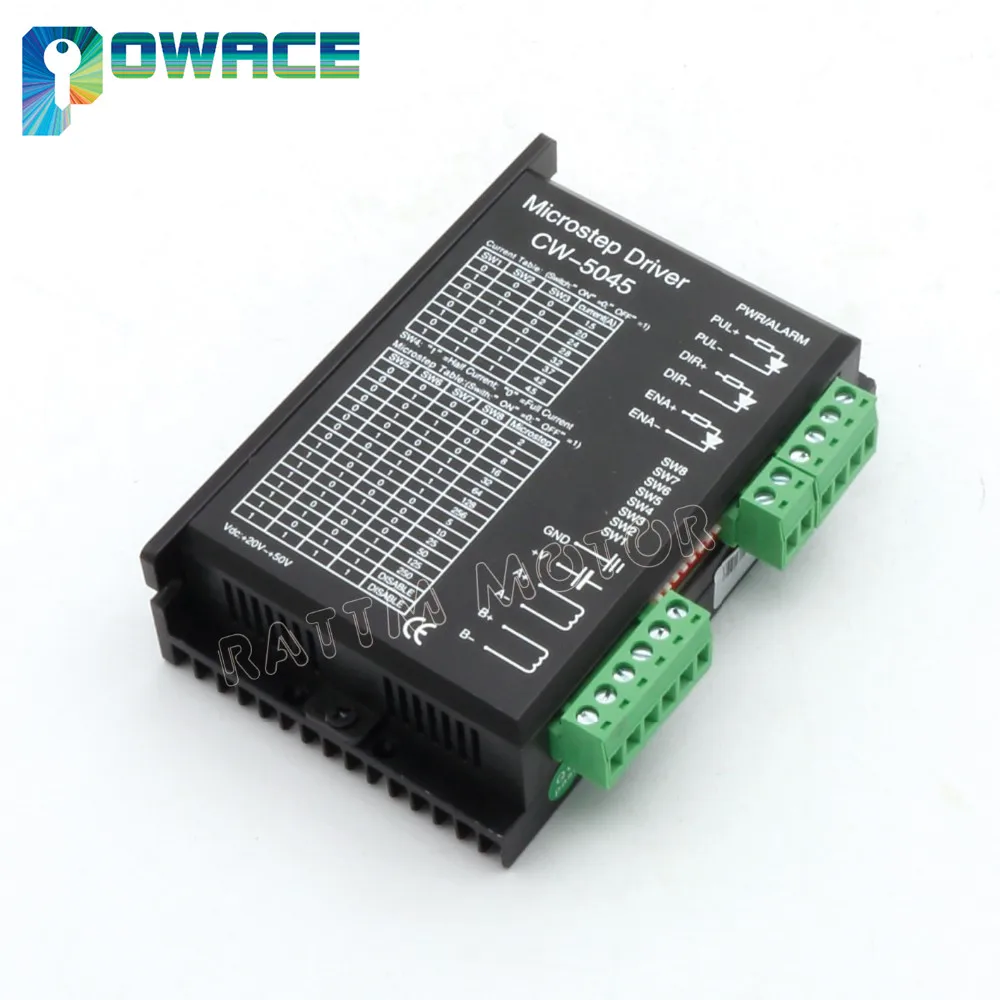

1. CW5045 высокоступенчатый шаговый двигатель
Тип входного сигнала постоянного тока: 24В ~ 50В постоянного тока Выходной ток: 1,3, 1,8, 2,3, 2,7, 3,2, 3,7, 4,2, а Mircostepping: 1 (1,8 °), 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256; 1/5, 1/10, 1/25, 1/50, 1/125, 1/250 Форма защиты: защита от перегрева, автоматическая блокировка половинного тока, защита от ошибок подключения Рабочая среда: Temperature-15-40deg влажность <90% Он подходит для NEMA17-23 двух и четырех фазных шаговых двигателей, ток которых меньше, чем 4.5A, он также может пригодиться для небольшой длины NEMA34 двух и четырех фазных шаговых двигателей.
5 оси ЧПУ коммутационная плата Интерфейс адаптер платы V5 Тип
Описание:
Он может наиболее подключить 5 шт. драйвер и управлять 5 шт. мотором в то же время Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения Это с релейным портом для борьбы с шпинделем ЧПУ Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3, EMC2, KCAM4 Размеры: 9x5,7 см
25-pin параллельный порт управления определяется следующим образом:
| DB25 контрольный штифт (штифт) | Штырь платы привода | Комментарий |
| 1 | STEPB | B (Пятая ось) импульсный сигнал |
| 2 | STEPX | X (Первая ось) импульсный сигнал |
| 3 | DIRX | X (Первая ось) направление сигнала |
| 4 | Степы | Y (Secondaxis) импульсный сигнал |
| 5 | Диры | Y (Вторая ось) направление сигнала |
| 6 | STEPZ | Z (третья ось) импульсный сигнал |
| 7 | DIRZ | Z (третья ось) направление сигнала |
| 8 | Степа | A (четвёртая ось) импульсный сигнал |
| 9 | DIRA | A (четвёртая ось) направление сигнала |
| 10 | Предел-1 | Предел входной интерфейс-1 шт. |
| 11 | Предел-2 | Предел входной интерфейс 2 |
| 12 | Предел-3 | Предел входной интерфейс 3 |
| 13 | Предел-4 | Предел входной интерфейс 4 |
| 14 | DIRB | B (Пятая ось) направление сигнала |
| 15 | Свободных | |
| 16 | Е | Реле управления |
| 17 | RU | Все оси включить |
| 18-25 | GND | GND |
Примечание: Это 5 оси коммутационная плата может концона с большим количеством Тип драйвера в качестве ЧПУ 3/4/5 оси котроллеру водитель, то, пожалуйста, если у вас много интересной информации, пожалуйста, свяжитесь с нами!
Характеристики
- Бренд
- POWACE
- Тип двигателя
- Шаговый электродвигатель
- Питание
- DC
- Номер модели
- CW5045/5Axis V5
- Dirver Name
- CW5045
- Dirver
- 4.5A,256 microstep
- Voltage
- 24-50VDC
- Suitable
- NEMA23 stepper motor
- Microstep
- 256
- Place of Origin
- Jiangsu, China (Mainland)
- is_customized
- Yes
