| Основная информация |
| Серия продукта |
| Acti 9 |
| Серия продукта |
| Acti 9 |
| Название продукта |
| IC65 |
| Тип продукта |

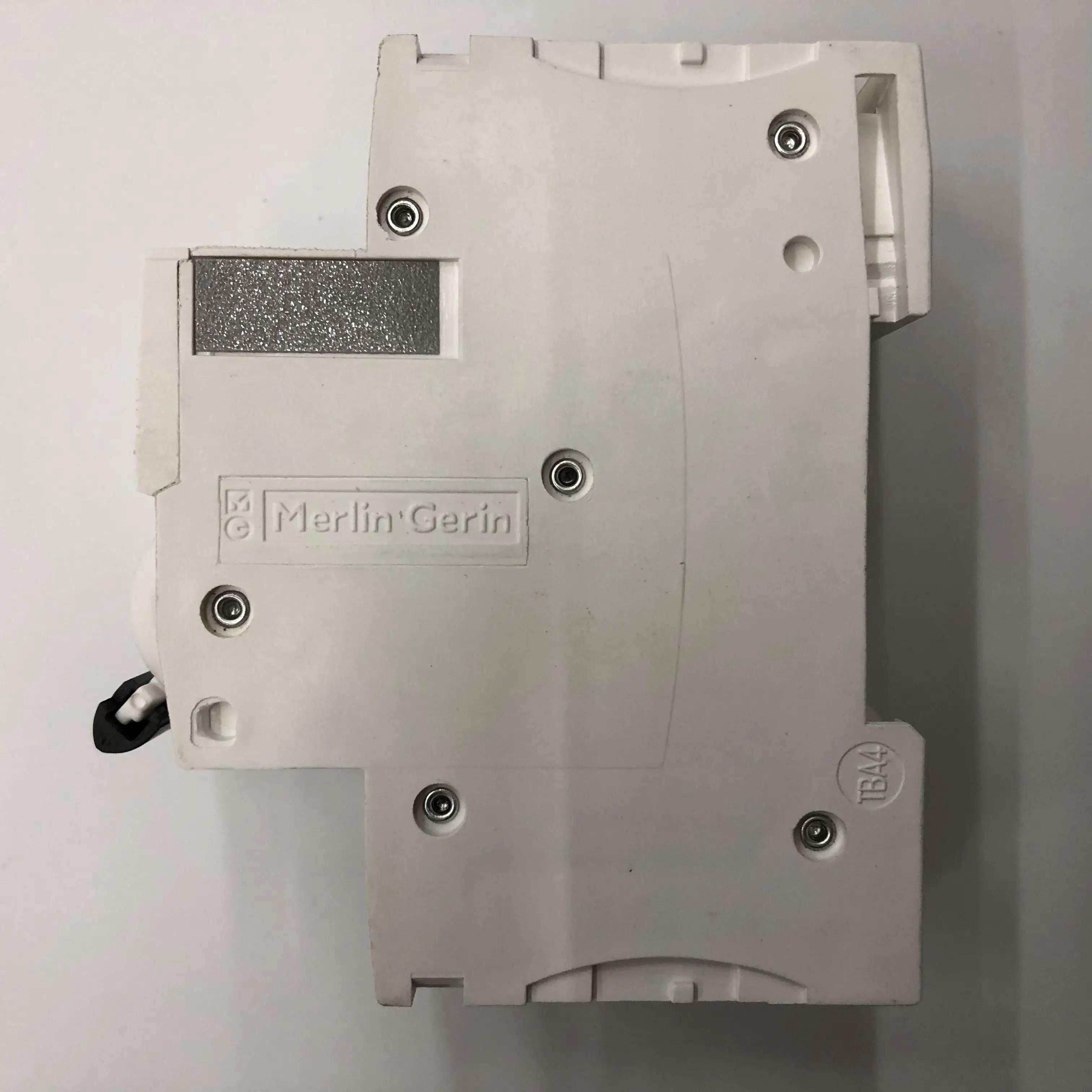

| Миниатюрный автоматический выключатель |
| Продукт короткое название |
| IC65H |
| Количество полюсов |
| Американская классификация проводов 2р |
| Приложений |
| Защиты распределения |
| Кол-во защита палки |
| 2 |
| Номинальный ток [В] |
| 6 А при 30 °C |
| Сеть Тип |
| Переменного тока |
| Туда и обратно блок тип |
| Термальность Магнитный |
| Туда и обратно кривой |
| D |
| Отключающая способность |
| 42 kA Icu on... 12... 133 V AC 50/60Hz в соответствии с IEC 60947-2 |
| 30 kA Icu на 220... 240 В AC 50/60 Гц в соответствии с IEC 60947-2 |
| 15 кА Icu на... 380... 415 В AC 50/60 Гц в соответствии с IEC 60947-2 |
| 10 ка Icu 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 10000 A Icn на 230 В переменного тока 50/60 Гц в соответствии с IEC 60898-1 |
| Применение категория |
| Класс переменного тока соответствует стандарту IEC 60947-2 |
| Функция изоляции |
| Применим к IEC 60947-2 |
| Дополнительная информация |
| Частота сети |
| 50/60 Гц |
| Номинальное рабочее напряжение [Ue] |
| 400 В AC 50/60 Гц |
| Магнитный поездки концевой |
| 10... 14 x в |
| Предельный ток |
| 3 в соответствии с МЭК 60898-1 |
| Номинальное напряжение изоляции [Ui] |
| 500 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 6 кв в соответствии с IEC 60947-2 |
| Свяжитесь с индикацией положения |
| У |
| Управление типа |
| Ручка |
| Местного сигнала индикация |
| Индикация ВКЛ/ВЫКЛ |
| Установка типа |
| Фиксирующий Зажим фиксатор |
| Установка метод |
| C креплением на рейке DIN |
| Ширина (несколько 9 мм) |
| 4 |
| Высота |
| 94 мм |
| Глубина |
| 78,5 мм |
| Вес продукта |
| 250 г |
| Срок службы |
| 20000 раз |
| Электрическая жизнь |
| 10000 раз |
| Проводка способность |
| Проводка или Нижняя проводка на туннельных клеммах 1... 25 мм2 одножильный жесткий провод без кабельного терминала |
| Клеммная проводка на клемме или нижней проводке 1... 16 мм2 шнур (опционально) с или без кабельной клеммы |
| Длина зачистки |
| Цепь питания: 14 мм |
| Затяжки |
| Силовая цепь: 2,5 нм |
| Утечки по току |
| (Требуется) дополнительная сборка |
| Окружение |
| Соблюдении всех стандартов |
| IEC 60898-1 |
| GB 10963,1 |
| Сертифицированный продукт |
| CCC |
| CCS |
| CE |
| Уровень защиты IP |
| IP20 соответствует МЭК 60529 |
| Уровень загрязнения |
| 3 в соответствии с МЭК 60947-2 |
| Влагостойкость |
| 2 в соответствии с IEC 60068-1 |
| Относительная влажность |
| 95% на 55 °C |
| Рабочая температура |
| -35... 70 °C |
| Температура окружающей среды хранения |
| -40... 85 °C |
