Описание
Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения тока: DC00.0-20.0A
Диапазон измерения времени: 0-99h59min диапазон измерения мощности: 0-999,9-2000 Вт
Диапазон измерения температуры:-15 °C ~ 60 °C диапазон накопления емкости: 0-999,99-9999,9 Ач
Диапазон аккумуляции энергии: 0-99999Wh-9999KWh точность измерения напряжения: ± (0.5% + 2 цифры)

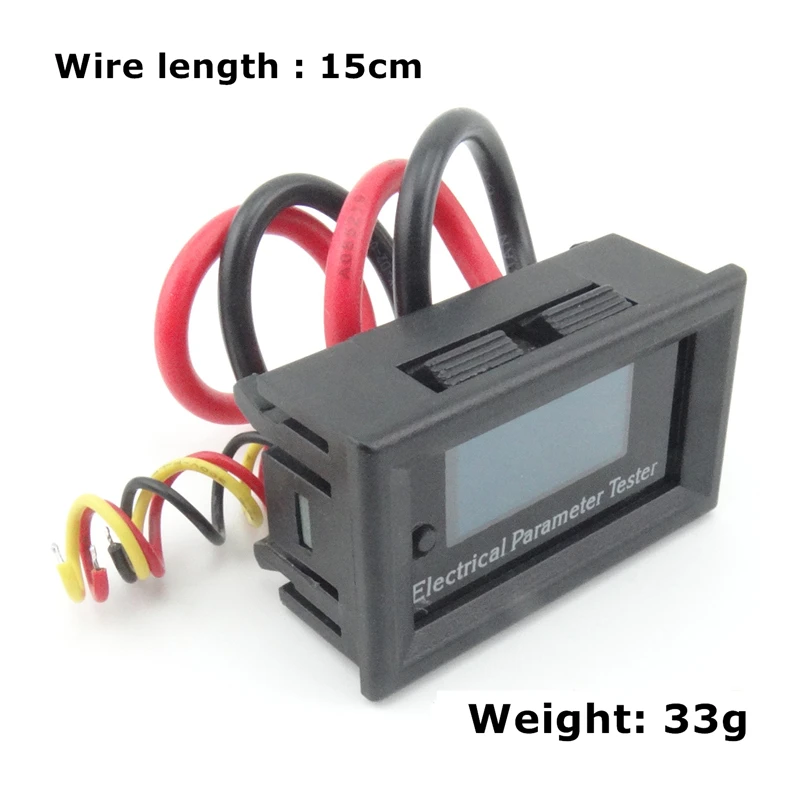

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 33 г
Размер продукта: 48 мм * 29 мм * 22 мм (Д * Ш * В)

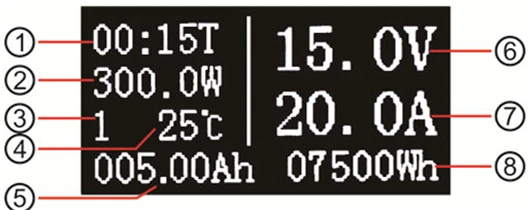

Дисплей Интерфейс Инструкция:
①Run времени
② Мощность дисплей
③Data набор
④ Отделение для удостоверения личности-Температура дисплей
⑤ Ёмкость дисплей
⑥ Напряжение дисплей
⑦Current дисплей
⑧Energy дисплей
Кнопка Функция Инструкция:
Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием кнопки.
Когда группа данных является 1 группой, текущая емкость и энергия будут храниться после выключения питания.
И сохраненные значения будут накапливаться после включения питания. Когда группа данных является группой 0,
Текущая емкость и энергия будут храниться после выключения питания; когда питание будет включено в следующий раз,
Сохраненная емкость и энергия мигают. Но когда новая емкость до 0.01Ah,
Сохраненная мощность и энергия будут покрыты, и значения начнутся сначала. Две группы данных,
Скопированные значения можно очистить до нуля, удерживая нажатой клавишу.
Калибровка нуля операции:
Со старением компонентов и воздействием температуры окружающей среды, может быть небольшая ошибка для настоящего чтения,
Особенно при измерении низкого тока. Для его калибровки: 1, выключите метер. 2, отключите нагрузку.
3 нажмите и удерживайте переднюю кнопку. 4, включите питание. 5, отпустите кнопку, когда вы видите «AAA» на экране.
Сделано
Инструкция по монтажной схеме:
①Red тонкая грань
②Black тонкая грань
③Yellow тонкая грань
③Yellow тонкая линия
⑤Black толстыми линиями
⑥Load
Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.
Использование изолированного источника питания для питания счетчика
Два источника питания должны быть изолированы и не иметь никаких соединений между ними.
Напряжение изолированного источника питания должно быть меньше 60 в
Использование системы для питания счетчика
Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания
Использование DC-DC преобразователя для питания счетчика
Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.
Преобразователь DC-DC должен быть общей катодной структурой.
Посылка включает в себя:
1 х 100 в/20А 7в1 OLED Многофункциональный тестер
Характеристики
- Бренд
- DANIU
- Материалы для самостоятельного изготовления
- Электрический
- Тип дисплея
- Цифровой дисплей
- Диапазон измерения индуктивности
- other
- Размеры
- as the description
- Номер модели
- Multimeters
- Диапазон измерения тока
- other
- Диапазон измерения напряжения
- other
- Диапазон измерения сопротивления
- other
- Диапазон измерения ёмкости
- other
- Режим работы
- Auto/Manual Ranging
- Рабочая температура
- other
