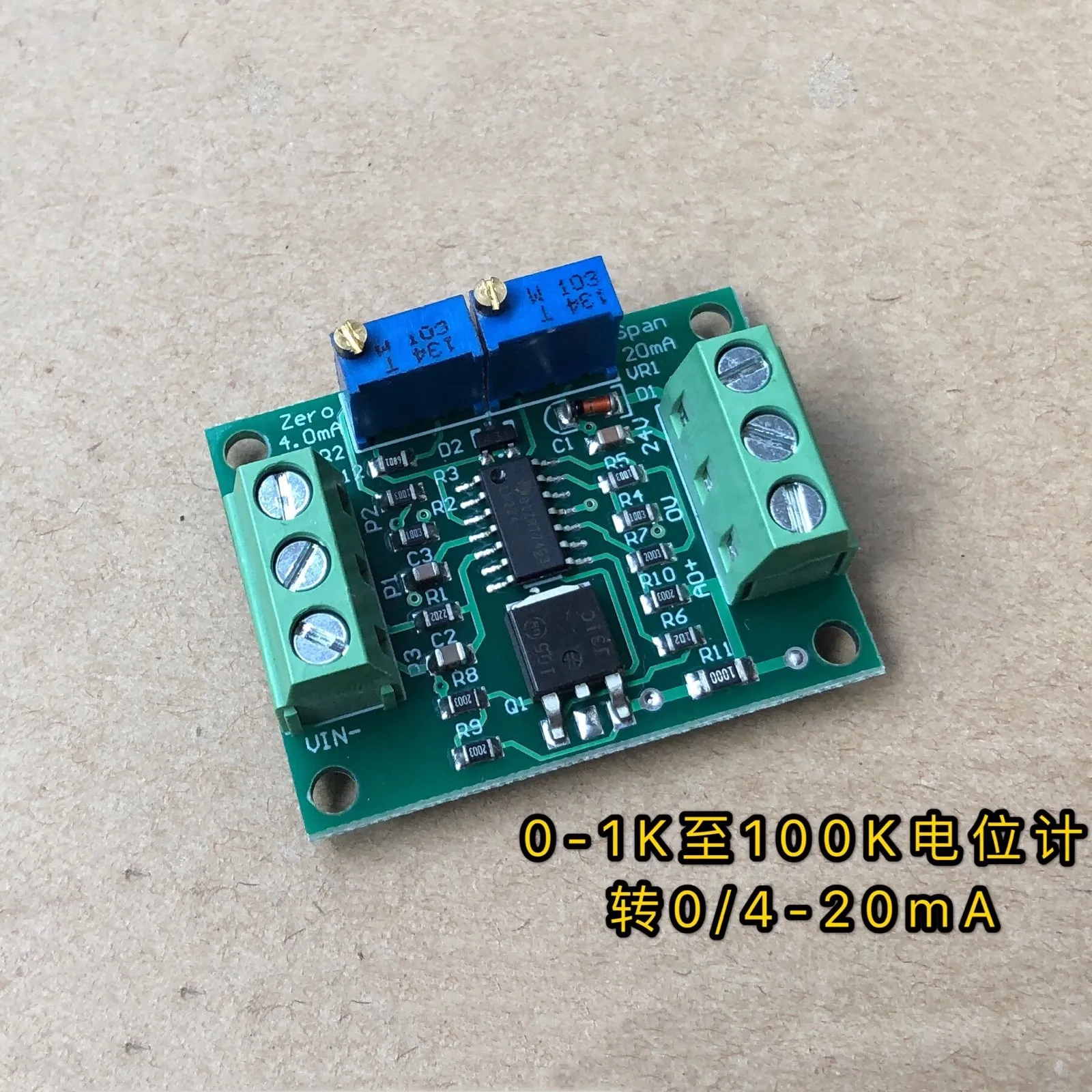

Датчик уровня потенциометра передатчика к току 0/4-20 мА сопротивление 4-20 мА

Во-первых, характеристики продукта
VCA-02 напряжение в текущий модуль может конвертировать 0-2. 5V3. 3V5V10V15V24V напряжение сигнала в 0/A 20 мА
Выходной сигнал, и регулируемый потенциометр или резистор подключен к другому входному терминалу для генерации сигнала 0/1-20 мА.
Генератор, этот сигнал используется для генерации источника сигнала, регулирования клапана, инверторного управления, отладки ПЛК, тестирования приборов, освещения
Диодный тест, аналоговый выход передатчика.
Во-вторых, характеристики товара:
1. Рабочее напряжение DC12-24V
2. Входной сигнал: 0-2. 5 В/3,3 В/5 В/10 В/15 В/24 В и регулируемый потенциометр
3. Выходной сигнал: 0/4-20 мА
4. Размер: 40 мм (длина) х 30 мм (ширина)
В-третьих, схема подключения продукта

24 В: положительный вход источника питания
OV: источник питания отрицательный вход/Выходной ток отрицательный
AOUT +: выходной ток положительный
Pl: регулируемый порт потенциометра 1 pin
P2/N +: входное напряжение сигнала положительный или регулируемый потенциометр порт 2 pin
P3/N-: напряжение входного сигнала отрицательное или регулируемый порт потенциометра 3 pin

В-четвертых, шаги отладки:
При отладке, как правило, сначала Отрегулируйте нулевой потенциометр, затем Отрегулируйте полный потенциометр:
1. Пример 0-10 В до 4-20 мА выход
A: подключите блок питания 24 В и 0 В, V + подключен к положительному входному напряжению, V-подключенное напряжение входит в отрицательный полюс, и AOUT + подключен к мультиметру.
Положительный полюс передачи тока, 0 В подключен к отрицательному полюсу измерителя тока мультиметра.
B: Сделайте значение входного сигнала напряжения 0 В, настройте нулевой потенциометр, и значение тока мультиметра показывает 4 мА: Сделайте вход напряжения
Значение сигнала составляет 10 в, затем Отрегулируйте полномасштабный потенциометр, так что значение тока мультиметра показывает 20 мА, затем сделайте вход напряжения
Значение сигнала составляет 0 В или 10 в, и проверяется относительное значение тока.
2. Исключительный регулируемый потенциометр для генератора сигналов 4-20 мА
A: подключите блок питания 24 В и 0, и подключите ножку потенциометра к P1, P2, P3, AOUT + и подключите мультиметр к текущему файлу соответственно.
Положительный полюс, OV подключен к отрицательному полюсу токового файла мультиметра.
B: Отрегулируйте потенциометр до минимального значения, отрегулируйте нулевой потенциометр, так что значение тока мультиметра показывает 4 мА, потенциометр регулируется до максимального
Значение, затем Отрегулируйте полномасштабный потенциометр, так что значение тока мультиметра показывает 20мА
