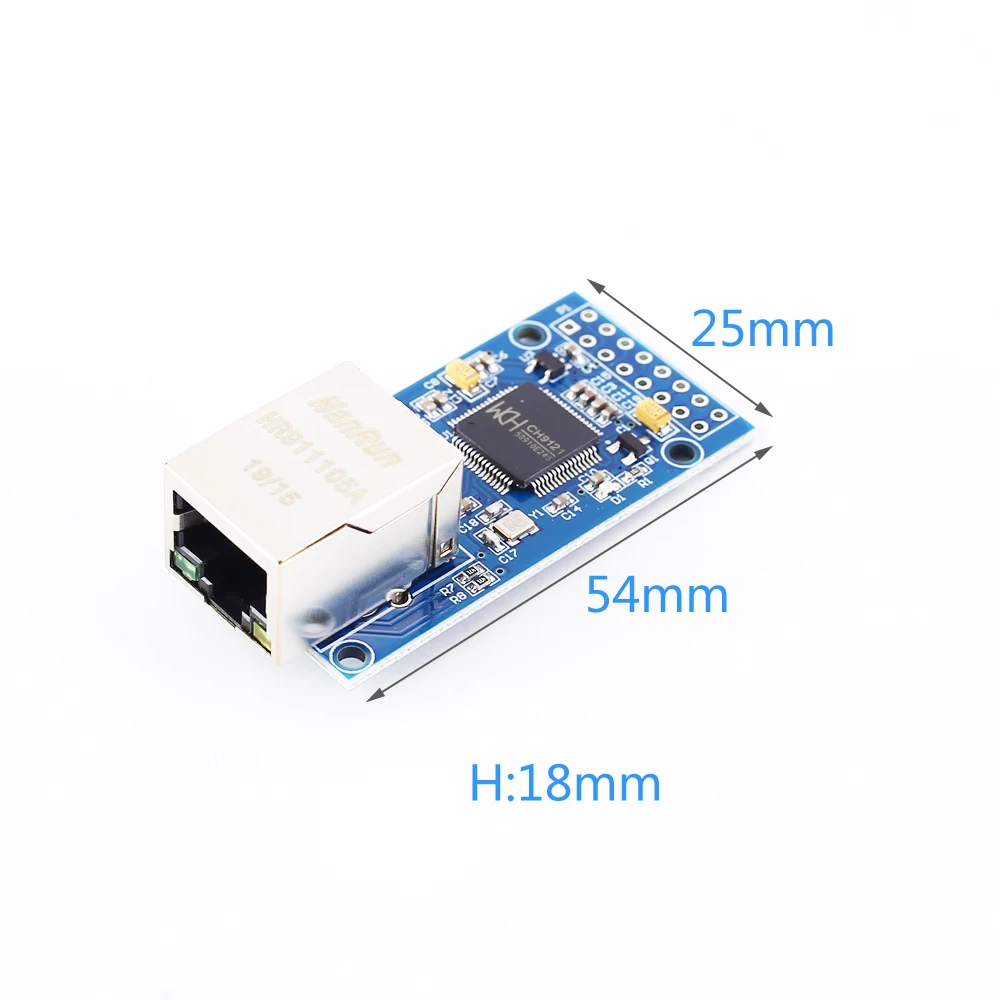

DC 3,3 V 5V CH9121 Ethernet сетевой Модуль UART к RJ45 конвертер TCP/IP 100M 802,3

1. Описание:Это Модуль UART к RJ45 Ethernet сетевой преобразователь с контроллером CH9121. CH9192Имеет встроенный протокол связи TCP/IP. Он может осуществлять двустороннюю прозрачную передачу пакетов данных сети и последовательных данных. Поддержка TCP клиента, TCP сервера, UDP клиента, UDP сервера четыре способа работы. Его максимальная скорость передачи данных может составлять 921600bps.2. Особенности:1>. Встроенный MAC и PHY2>. Поддержка двусторонней прозрачной передачи3>. Поддержка 10/100 м4>. Supprot MDI/MDIX автоматическое преобразование5>. Поддержка DHCP получить ip-адрес автоматически6>. Поддержка доступа к DNS домена7>. Поддержка Клиента TCP, сервера TCP, клиента UDP, сервера UDP8>. Поддержка механизма сохранения жизни9>. Supprot UART 0 ~ 2000 мс Настройка таймаута3. Параметры:1>. Модель: CH91212>. Рабочее напряжение: DC 3,3 V ~ 5 V3>. Уровень UART: DC 3,3 V ~ 5 V4>. Buad rate: 300bps ~ 921600bps5> Рабочая температура:-25℃ ~ 85℃6>. Рабочая влажность: 5% ~ 95% относительной влажности7>. Размер: 54*25*18 мм4. Определение штифта:1>. Сброс: вход. Восстановление заводских настроек, обнаружение включения чипа, низкий уровень допустим2>. RSTI: вход. Вход внешнего сброса, низкий уровень допустим3>. DIR: выход. Используйте управление RS485 отправка и получение коммутации4>. CFG: вход. Настройка режима настройки последовательного порта, встроенный подтягиватель, введите режим конфигурации последовательного порта, когда обнаружен низкий уровень, режим настройки высокого уровня.5>. TCPS: выход. Режим Клиента TCP, порт подключен к Индикатору состояния pin, и соединение успешно выводит низкий уровень6>. RXD: вход. UART ввод данных, Подключение внешнего MCU's TXD7>. Запуск: выход. Модуль индикации состояния работы pin, выход 2 Гц квадратная волна8>. TXD: выход. Вывод данных UART, Подключение внешнего MCU TXD9>. GND: мощность. Мощность заземления10>. 3V3: питание. Блок питания 3,3 В и блок питания 5 В Выберите один из двух11>. 5 В: питание. Блок питания 5 В и блок питания 3,3 В Выберите один из двух5. Описание конфигурации модуля и режима работы:Конфигурация параметров модуля разделена на две части: Базовая Настройка и конфигурация порта, основная Настройка включает в себя, имя устройства, сетевой параметр, функция аутентификации последовательного порта, функция аутентификации последовательного порта по умолчанию выключена, Дефолтирование через оборудование CFG0 pin Войдите в режим настройки порта материал, может через последовательный порт negotiation Войдите в режим настройки последовательного порта после открытия. CH 9121 поддерживает DHCP и ручной режим двумя способами установки основных параметров сети.5,1. TCP режим клиентаНа модели Клиента TCP, после зарядки в модуле, будет взять на себя активированный подключенный TCP серверный терминал, когда соединение установится, может достичь двусторонней прозрачной передачи пакетов данных сети и данных последовательного порта, в этом режиме, IP сервера TCP должен быть виден модулю, так что это означает, что через модуль IP может прямой пинг подключение сервера IP. В режиме Клиента TCP, поддержка локального последовательного порта случайный, поддержка через область удаленного обслуживания доступа к имени домена, чип внутренний по умолчанию открытый TCP Базовый механизм сохранения жизни, он может определить, что устройство автономно. Модель приложения Клиента TCP, как показано ниже: подходит для сбора данных на месте и режима загрузки сервера.5,2. Tcp-сервера режимВ режиме сервера TCP, после зарядки в модуле, будет слушать локальный последовательный порт, есть ли подключение по запросу клиента, после того, как соединение установится, может достичь двусторонней прозрачной передачи пакетов данных сети и данных последовательного порта. В этом режиме IP Клиента TCP должен быть виден модулю, видимым значением является то, что IP клиента может непосредственно пропинговать через IP клиента (см. Раздел 4 для получения подробной информации). Модуль должен настроить параметры сети там: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения и в этом режиме может поддерживать только одно TCP-соединение клиента одновременно.5,3. UDP режим клиентаВ режиме клиента UDP, после зарядки в модуле, будут отправлены данные в локальный порт (от IP назначения и порта) прозрачно передаваться на последовательный порт модуля. точно так же, передача данных последовательного порта модуля осуществляется через UDP путем передачи для установки IP назначения и порта. В данной модели модулю необходимо настроить параметры сети: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения.5,4. Udp-сервер режимВ режиме сервера UDP, полученный отправляется в локальный IP и порт, все данные передаются в последовательный порт, отправляются в модуль данные последовательного порта также через UDP способ передачи для связи с IP и последовательным портом UDP, под этой моделью модуль должен настроить параметры сети есть: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства.6. Посылка:1>. 1 шт. CH9121 Ethernet сетевой Модуль UART к RJ45 конвертер2>. 1 шт. 2,54 мм 2 * 8Pin штырь
