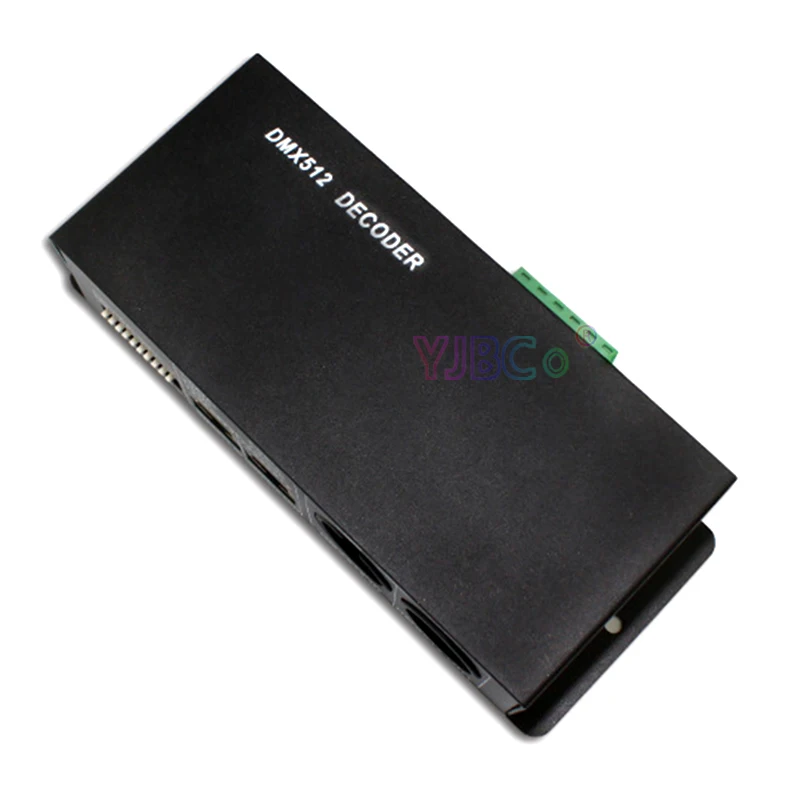

DC 5 в 12 В 24 в RGB 3CH DMX 512 декодер светодиодный светильник контроллер DMX к PWM RGB сценическая лампа 3 канала* 8A DMX512 декодер диммер (от 913 руб.)

Описание

Описание:

Этот DMX512 декодер принимает расширенный микро блок управления, он может получить DMX-512 Стандартный цифровой сигнал управления, которая является на международном уровне широко примененимым. Он меняет сигнал в ШИМ сигнала для приведения в действие светодиодный светильник. Он также может подключить цифровой пульт DMX, чтобы изменить светильник или каждый динамический эффект. Кроме того, если декодер не подключен к консоли DMX, он может использоваться в качестве синхронного контроллера. Это означает, что вы можете одновременно контрольный номер декодеров и светодиодный свет.

Технические параметры

Номер модели: DMX512-3CH Название продукта: 3 канала DMX512 декодер Рабочая температура:-20-60 ℃ Напряжение питания: DC5V/DC12 ~ 24 V Выход: 3 канала Внешний размер: L166×W67×H41mm Размер упаковки: L170×W95×H50 (мм) Вес нетто: 360 г Вес брутто: 408 г Статическая Потребляемая мощность: <1 Вт Выход ток: каждый канал 8A опционально Выходная мощность: 24A 5 В: <120 Вт 12 В: <288 Вт, 24 В: <576 Вт DMX512 стандарт: DMX512/1990

Описание подключения:

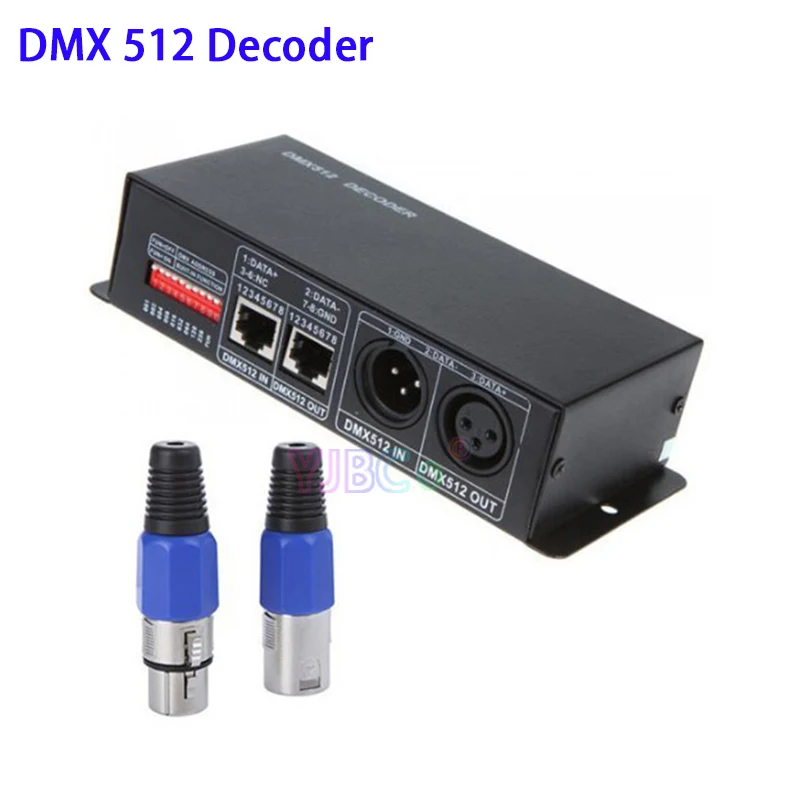

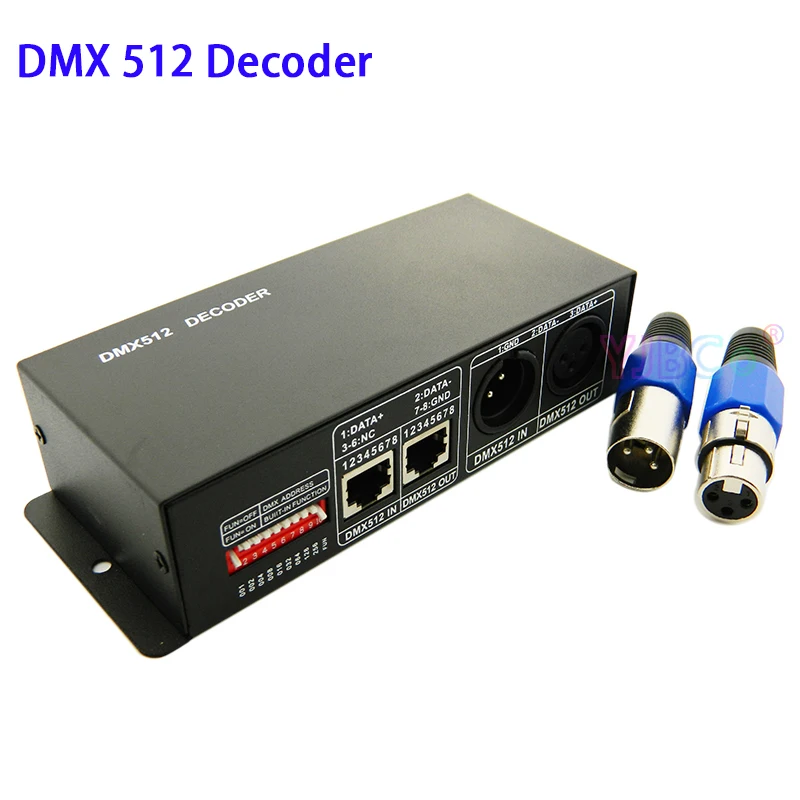

DMX Вход/Выходной интерфейс:

DC 5 в 12 В 24 в RGB 3CH DMX 512 декодер светодиодный светильник контроллер DMX к PWM RGB сценическая лампа 3 канала* 8A DMX512 декодер диммер

Интерфейс ввода/вывода DMX: порт RJ45

Код адреса и функция интерфейс обслуживания:

Мощность и нагрузки (дюймы):

Принять мужского и женского разъем с винтовым зажимом.

Совет по применению

Этот продукт соответствует Протоколу DMX512 и совместима с Адресацией autoindex и адресом ручной установки.

Каждая универсальная DMX контроллер занимает 3 DMX адреса. Для настройки Адреса используется 2 способа (адресация с автоматическим индексом и переключатель кода). При использовании адреса с автоматическим индексом Все переключатели находятся в состоянии «выключен». При принятии код переключатель для установки на тот адрес, который указан, в 10th бит (весело) является "выключено", и другие 9 бит являются кодовым переключателем бинарного значения, которые используются для настройки исходного кода DMX. Первый бит является самой низкой бит заказа и девятый является самым высоким бит заказа. Что может настроить 511 адрес коды. DMX начальный адрес код приравнивается к сумме 1st в 9th бит. Если движение вниз один кусочек кодовый переключатель («ON» Комплект «1»), вы получите трек-номер и место соотношением цены и качества настоящего бит. Если Перейти вверх (установить «0»), то значение места равно 0. К примеру: в том случае, если вы хотите, чтобы настроить DMX начальный адрес код для 73, вы должны двигать вниз 7th, 4th и 1st бит кода переключатель «1», и другие для “0”, тогда сумма от 1 до 9 бит будет 64 + 8 + 1. , Который состоит в том, чтобы сказать, DMX512 начальный адрес обозначения размеров 73. (Соответствие циферблаты код позиции приведена ниже)

Чтобы выбрать канал из переключателя Dial in-line посылка (DIP):

Десятичными знаками	1	2	3	4	5	6	7	8	9	10
Вес-Кол-во	1	2	4	8	16	32	64 ГБ	128	256	FUN

1. Образец 1:

Как на рисунке 1, для того, чтобы настроить DMX начальный адрес код фильтры нейтральной плотности для 37, должны двигаться вниз 6th, 3th, 1st бит для «1», «0». Тогда сумма от 1-го до 9го бит составляет 32 + 4 + 1, как и для 37.

2. Пример 2:

Как на рисунке 2, к тому, чтобы они DMX начальный адрес код для 328, должны двигаться вниз 9th, 7th, 4th бит для «1», «0». В таком случае местом соотношением цены и качества, сумма 1st в 9th бит 256 + 64 ГБ + 8, так же, как и для 328.

Другое функции по применению

1. Тесты функция:

10-й бит DIP переключателя «FUN», для встроенной функциональной клавиши. В тех случаях, когда «FUN» = "выключено", предназначен для DMX декодер функция. Это используется, чтобы принять сигнал DMX. В тех случаях, когда «FUN» = на наш электронный адрес», тест функции, такие как Рисунок 3:

Для детей 1-9 выключения: черный

Переключатель 1 = включена:

Переключатель 2 = вкл.: зеленый

Переключатель 3 = включено: синий

Переключатель 4 = ON: желтый

Переключатель 5 = вкл.: фиолетовый

Переключатель 6 = ON: светло-голубой

Переключатель 7 = ON: белый

Переключатель режимов 8 = ON: семь цветов постепенно меняется (8 категорий скорости доступны)

Переключатель 9 = ON: все-постепенное изменение цвета (8 категорий скорости доступны)

2. Скорость выбор постепенно меняется и постепенное изменение эффект:

В функции проверки, когда переключатель 8 =, находится в течение семи постепенно меняющийся эффект. В тех случаях, когда переключатель 9 =, предназначен для семь цветов постепенное изменение эффект. 8 категорий скорости доступны для каждого эффект:

На возраст от 1 до 7 лет выключения: 0 классов скорости

Переключатель 1 = вкл.: 1 класс скоростей

Переключатель 2 = ON: 2 классах скорости

Переключатель 3 = ON: 3 классов скорости

Переключатель 4 = ON: 4 классов скорости

Переключатель 5 = вкл.: 5 скоростей

Переключатель 6 = ON: 6 классов скорости

Переключатель 7 = ON: 7 классов скоростей (максимальная скорость)

Как на рисунке 4, когда все переключатели “ON” в одно и то же время, тем больше значения берется в качестве окончательного. Состояние декодер является постепенное изменение Функция проверки. Своя переменная скорость 7. Кроме того, в тех случаях, когда индикатор сигнала (зеленый) медленно мигает, он работает под управлением встроенные программы эффективность декодера. В тех случаях, когда декодер получает сигнал DMX, сигнал индикатор будет часто мигать, указывая.

Типичные Применение:

Типичное применение 1: малой мощности Светодиодный подключение:
