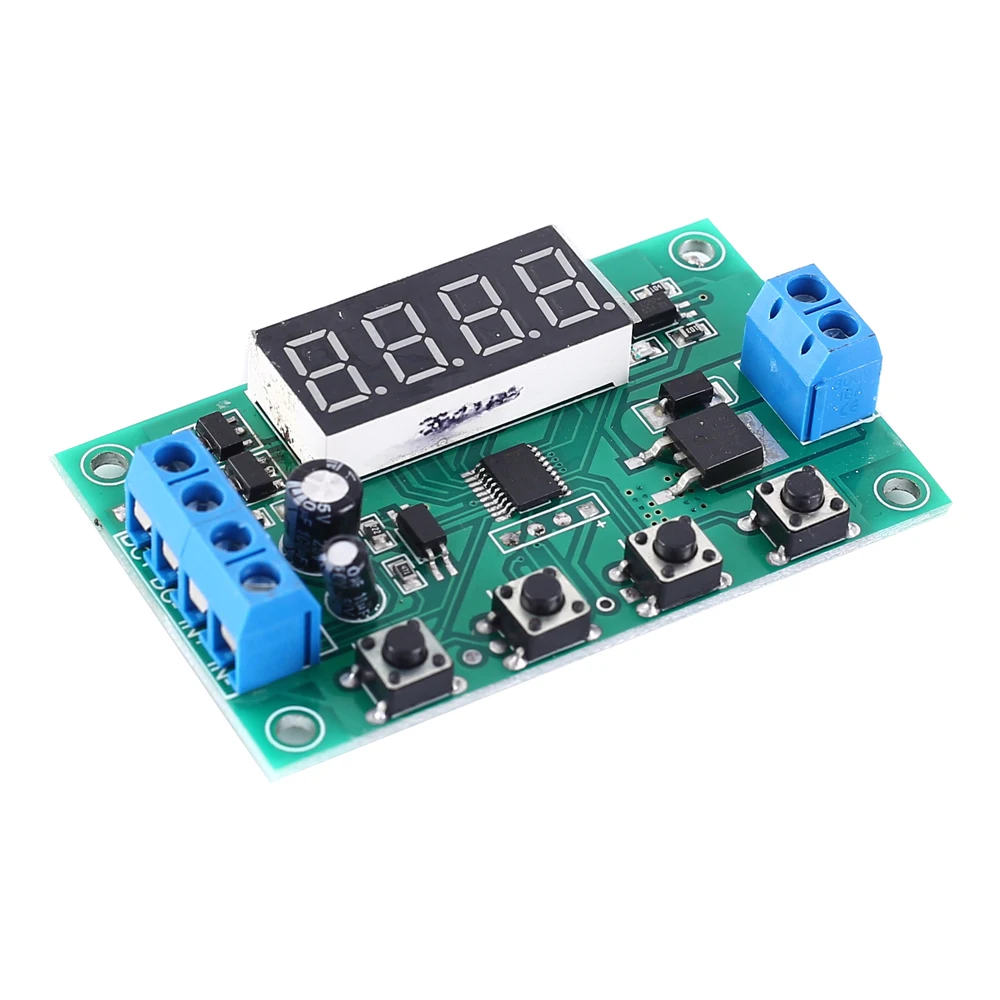

DC 5V 12V 24V триггер счетчик MOS задержки выключатель таймера 32-Функция

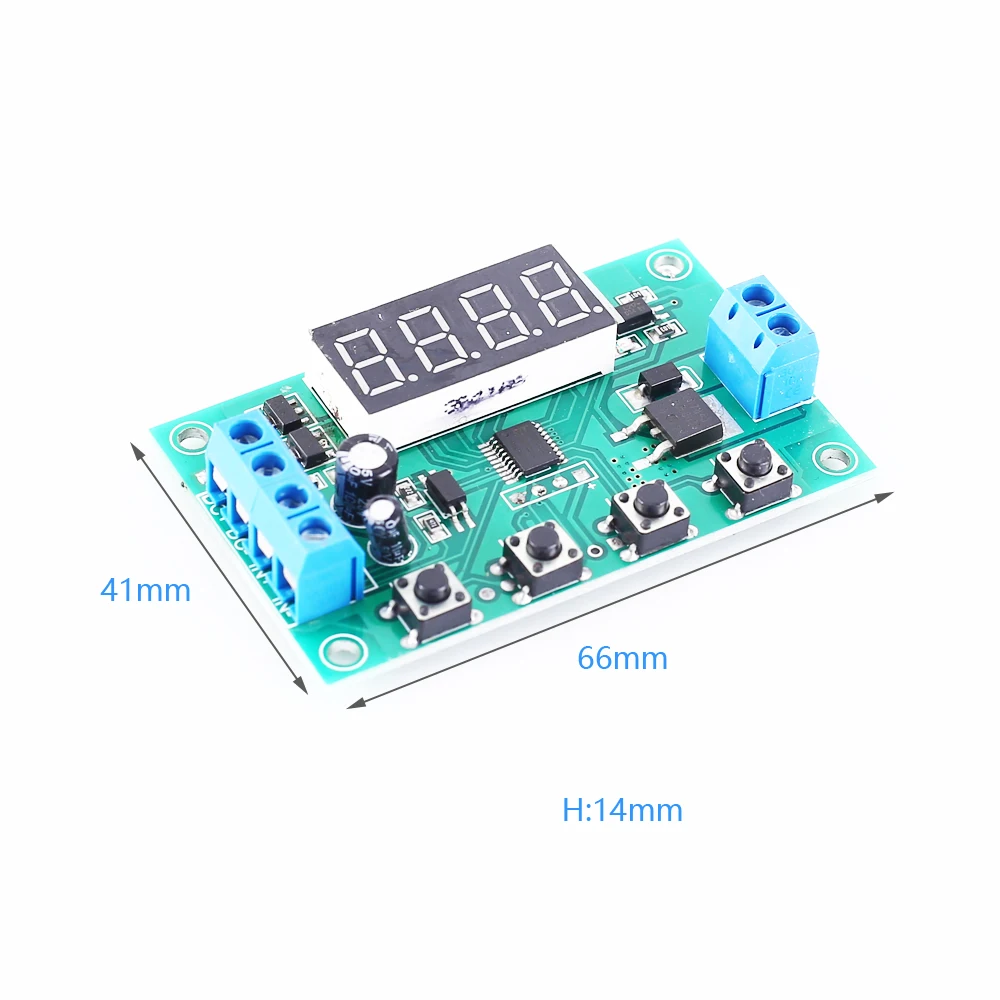

1. Описание:Это модуль задержки MOS. Его можно использовать для управления моторами, светодиодный лентами, моторами постоянного тока, миниатюрными водяными насосами, соленоидными клапанами и т. Д.2. Особенности:1>. Цифровой диспай2>. Не шумит3>. Нет искров4>. Отсутствие электромагнитных помех5>. Долговечный3. Параметры:1>. Название продукта: модуль mos-трубки задержки2>. Модель: YF-113>. Входное напряжение: 7 В ~ 24 В постоянного тока4>. Ток нагрузки: 10А (макс)5>. Диапазон времени: 0,01-999 минут6>. Рабочая температура:-20℃ ~ 85℃7>. Рабочая влажность: 5% ~ 95% относительной влажности8>. Размер: 66*41*14 мм4. Функция:1>. P-11: режим работы. При входном сигнале выход включается. Когда сигнал исчезает, выход выключается.2>. P-12: режим самоблокировки. Вход сигнала, выход включается. Вход сигнала снова, выход выключен.3>. P-13: входной сигнал, выход включить и начать задержку t1.после задержки, выключить. Неправильный триггер во время задержки.4>. P-14: входной сигнал, выход включить и начать задержку t1.после задержки, выключить. Триггер повторного времени во время задержки.5>. P-15: входной сигнал, выход включается и начинается задержка t1.после задержки, выключается. Триггер наложения времени во время задержки.6>. P-16: входной сигнал, выход включить и начать задержку t1.после задержки, выключить. Триггер сброса во время задержки.7>. p-17: входной сигнал, выход включается. когда сигнал исчезнет, выключите и начните задержку t1. После задержки выключите. введите сигнал снова в течение периода задержки, сохраните выход и остановите время.8>. P-18: после включения питания, выход включается и начинается задержка t1.после задержки, power-off.Until следующего включения.9>. P-21: входной сигнал, Задержка запуска t1.после задержки, выход включается.10>. P-22: входной сигнал более T1, выход включается. Сигнал исчезает, выход выключается.11>. P-23: Когда сигнал исчезает более, чем T1, выход включается. Когда вход одиночный, выход выключается.12>. P-24: входной сигнал более T1, выход включается. Сигнал исчезает более T1, выход выключается.13>. P-25: входной сигнал более T1, выход включается. Введите сигнал более T1 снова, выход выключается.14>. p-26: входной сигнал, выход включается и начинается задержка t1.после задержки, выключается. когда сигнал исчезает, выход включается и начинается задержка t1.после задержки, выход выключается.15>. p-27: вход импульсного сигнала, выход выключен. импульсный сигнал исчезает более T1, выход включается. (Если сигнал повторяется или исчезает, то он не считается импульсным сигналом.)16>. P-28: после включения, выход выключить и начать задержку t1.после задержки, включить до выключения питания.17>. P-31: после включения питания выключение на выходе запустится для T1, остановка для T2.Infinite loop до выключения питания.18>. P-32: входной сигнал, запуск P-31 бесконечная петля. Сигнал исчезнет, конец петли.19>. P-33: Введите сигнал, начните P-31 бесконечную петлю. Введите сигнал снова, завершите петлю.20>. P-34: после включения питания, выход выключается и начинается задержка t1.после задержки, включается. После Т2, отключается.21>. P-35: входной сигнал, выход выключить и начать задержку t1.после задержки, включение. После Т2, туры ВЫКЛ.22 Промышленная Автоматизация>. p-36: после входного сигнала более T1, выход включается и начинается задержка T2. После задержки, выключение. после Т2, отключайте. когда сигнал исчезнет, время очищено, чтобы остановить.23>. P-37: входной сигнал, выход включения и задержки запуска t1.после задержки, выключение и Задержка запуска t2.сигнальный триггер является неправильным во время T3 (T3 = T1 + T2).24>. P-38: входной сигнал, выход включить и начать задержку t1.после задержки, выключить и начать задержку t2.после задержки T2, выход выключить после включения T1.25>. P-41: входной сигнал, выход выключается, сигнал исчезает, выход включается и начинается задержка t1.после задержки, выключение.26>. P-42: сигнал исчезает, после задержки T1, выход включается и начинается задержка T2. После задержки, выключение.27>. P-43: сигнал исчезает более T1, выход включается и начинается задержка T2. После задержки, выключение.28>. P-44: после включения, выход включается и начинается задержка t1.после задержки, выключение t2.автоматическая остановка для C раз.29>. p-45: после включения питания, выход выключен, входной сигнал, выход включается и начинается задержка t1.после задержки T1, выключение и Задержка запуска t2.после задержки T2, выход выключается. автоматическая остановка для C раз. введите сигнал снова, сделайте это снова.30>. P-46: после входного сигнала раз, выход включается. До выключения питания.31>. P-47: после входного сигнала раз, выход включается и начинается задержка t2.после задержки, выключение.32>. P-48: в T3, после того, как входной сигнал непрерывно более чем раз, выход включается, а затем выключается для T2.5. Описание кнопки:1>. Дисплей будет отображаться "----" при включении питания.2>. Нажмите K1 в первый раз (более 1 с), дисплей "P-11", нажмите K2 и K3 для регулировки основной модели, нажмите K3 и K4 для регулировки функции.3>. Нажмите K1 во второй раз, дисплей "A001", нажмите K2 и K3, чтобы настроить T1, нажмите K4, настройте десятичную точку.4>. Нажмите K1 в третий раз, дисплей "B001", нажмите K2 и K3, чтобы настроить T2, нажмите K4, настройте десятичную точку.5>. Нажмите K1 в четвёртый раз, дисплей "----", модуль войдет в режим ожидания.6>. Нажмите K4 в режиме ожидания, чтобы постоянно выключить/включить дисплей и переключить режим низкого энергопотребления.6. Описание единицы дроби:1>. При отображении "X. XX" диапазон синхронизации составляет 0,01 с ~ 9,99 с.2>. При отображении "XX. X" диапазон синхронизации составляет 0,1 с ~ 99,9 с.3>. При отображении "XXX" диапазон синхронизации составляет 1 s ~ 999 s.4>. При отображении "XXX.", диапазон синхронизации составляет 1 минуту ~ 999 минут.7. Посылка:1>. 1 шт. MOS таймер задержки цепи
