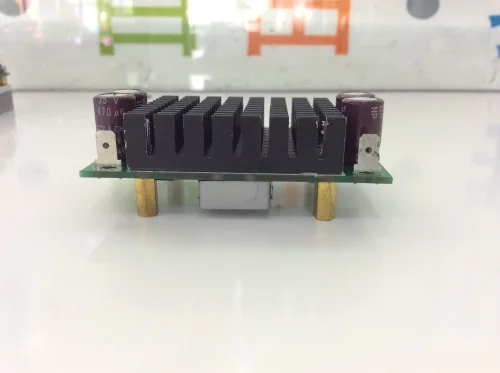

Dc-dc Автоматический подъемный модуль LTC3780 доступен в 5-32v выход 1-24v

Описание

Заводская цена Оригинального заказа чипа высока, в настоящее время производство было остановлено, нужно 100 шт или выше можно связаться с дизайнерским производством.

Последнее обновление, используйте 4 слоя дизайна доски, оптимизируйте эффективность, стабильность, параметры, такие как пульсация!

Посмотрите на фотографии ребенка, фото с описанием старой версии, размер не изменяется, изменена компоновка устройства.Емкость, и потенциометр терминал может быть сварен в сторону или другой, по умолчанию в обратном направлении.

Ультра-низкая Рекламная цена!Выгодная покупка пожалуйста!

Модульный режим работы модели непрерывного и прерывистого, непрерывного режима, когда низкая эффективность нагрузки Низкая, ток без нагрузки больше.Необходимо прерывистый режим может снести сопротивление 0 Ом Чип в правый нижний угол.Ток без нагрузки низкий.Необходимо измерить в соответствии с фактическим использованием.Выходной отклик требует дополнительного непрерывного режима.

Некоторые параметры:

1, Размер модуля: 72*40*25 мм (за исключением медной колонки, не волосы медной колонны)

2, LingLiEr LTC3780 синхронный выпрямитель автоматически для схемы контроля давления

3, 5-32 v входное напряжение

4, входной ток 15 А, самый большой более 20 А, пожалуйста, не используйте более 20 долгое время.

5, регулирование выходного напряжения: 1-24 В/28 в (28 в фильтр конденсатора относительно близко, по умолчанию отправить 24 В выход)

6, выходной ток: в соответствии с различной эффективностью использования рекомендуется использовать в пределах 10 А, пик может достигать более 20 А.

7, эффективность модуля: рабочий ток, в пределах 10 дифференциального давления двойная эффективность более 96%, базовая в пределах 4 миллиомной индуктивности, 2,1 миллиомная MOS трубка, модули работают нормально, хотят низкой и низкой эффективности.

8, около 40 МВ пульсация напряжения без нагрузки, нагрузка после 30 до 60 мВ, новый фильтр CLC, эффект фильтрации относительно лучше, выходной эффект твердотельных конденсаторов в пределах 16 В лучше!

9, короткое замыкание, защита от перенапряжения от перегрузки по току, нет необходимости сказать, что это основные функции.

Преимущества модуля:

1, высокий выходной ток, выходной ток может быть до 10. А, максимальный ток 20 А.

2, опциональный низкий режим тока без нагрузки: диснепрерывный ток индуктора, ток без нагрузки режим 1 мА даже ниже, минус в том, что режим отклика напряжения относительно узко, параметры компенсации не могут удовлетворить весь диапазон стабильности на выходе.Постоянный режим питания по умолчанию.Ток в режиме ожидания 5-20 мА.Есть требования, пожалуйста, свяжитесь.

3, высокая эффективность: режим синхронного выпрямителя, 2,1 м Ω на сопротивление MOS трубки, 100 Вт Выходная Мощность КПД до 96%, низкая Выходная эффективность выше.

4, высокая надежность, контроллер 36 В давления, 30 В напряжения MOS трубки, проектная маржа больше, обеспечить надежность в пределах 24 В.Вход/выход принять TDK керамические конденсаторы с низким ESR электролитический конденсатор, SMD компоненты, окрашенные три предотвращения может эффективно улучшить способность сопротивляться плохой среде, на дне теплоотвода больше, охлаждающий эффект хороший.

1. Используйте модуль на основе принципа сохранения основной энергии

2224V12V

3

4, входной модуль предохранителя, если случайно входной модуль не работает после того, как не показан, пожалуйста, используйте мультиметр для проверки полярности входного конденсатора, если нет короткого модуля поздравлений, это хорошо, может только сгореть предохранитель, затем, пожалуйста, Перезарядите, Будет вход непосредственно в положительный электрод емкость модулей для работы может заменить предохранитель, предохранитель или пропуск.

5, если модуль ввода от силового частотного трансформатора или генератора, пожалуйста, убедитесь, что выпрямитель моста выходного фильтра конденсатора достаточно большой, выпрямительный мост из напряжения пульсирует, и вход модуля невыгоден.

6, пожалуйста, обратите внимание на долгое время высокого тока использования, абсолютно необходимо усиливать тепловыделение. В противном случае стабильность и надежность модуля не могут быть гарантированы.

Управление инструкции по уходу за изделием

1 регулятор выходного напряжения потенциометраРегулировка по часовой стрелке, выходное напряжение становится больше, против часовой стрелки меньше.

Дополнительная фиксированная выходная мощность, потенциометр заменяется фиксированным резистором, нужно оставить сообщение, пожалуйста.

2, вход и выход нужно провод, также можно выбрать 4 2*2 pin,

Расстояние бокового штифта: Длинная сторона 26*2,54 мм, 14*2,54 мм, посылка, пожалуйста, свяжитесь с нами.

Применение Спецификация

1, Бортовая Система питания

2, сделай сам ноутбук Мобильная мощность, покупка блока аккумуляторов 12,6 в может быть. (опционально точка отключения под напряжением)

3Система питания с регулировкой батареи, резервный регулятор телекоммуникационной базовой станции.

4Полезная модель может использоваться в качестве регулируемого регулятора напряжения с низким требованием (скорость отклика, точность и шум меньше линейного регулятора напряжения, но имеет высокую эффективность и высокие характеристики мощности)

5 других регулируемых выходных приложений постоянного напряжения
