Dc-dc супер усилитель мощности питания вход 6-48 В/90А выход 8-56 шесть фазный переплетенный параллельный

Мощный источник питания, за исключением неподтвержденных параметров, входной ток, 90aboost источник питания, 6 пересекающихся, ошеломляющих и параллельных. состав модуля, ограниченный тестовыми условиями, последующая перепроверка 12mutually180aparallel соединения 。 схема can30A, 60A, 90A, 180 aparillel подключение, Directly12Vrise48V 。

Описание некоторых параметров:

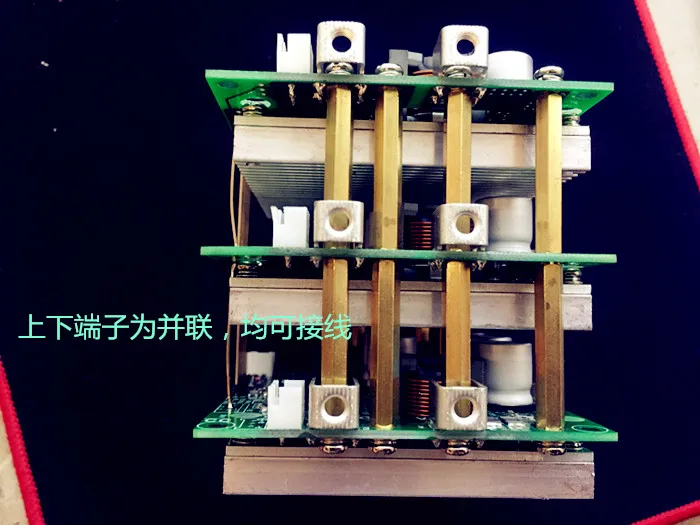

1, Размер модуля: 107*75*92 мм

2, схема управления повышением напряжения и падением для синхронного выпрямления linglilte: 6 фазовых параллельных

3, isolationBOOST

4, управление режимом тока

5, входное voltage6-48V, по умолчанию input35Vwithin, 10 vundervolvement значение 。

6, Диапазон выходного напряжения: 12-55 в

7, регулирование выходного напряжения: 12-56 в (branch35Vand35VThe выше двух версий, эффективность MOSDifferent, выход по умолчанию 48 В)

8, выходной ток: выходной ток рассчитан в соответствии с входной и выходной мощностью, регулятор напряжения только должен видеть входную емкость тока 。

9, входной предохранитель is120A, выход не должен быть коротким замыканием.

10, Ультра низкий дизайн пульсации: UseπshapeCLCFilter дизайн, input13V/30aoutput28vпри измерении пульсации терминального 50mvabout 。

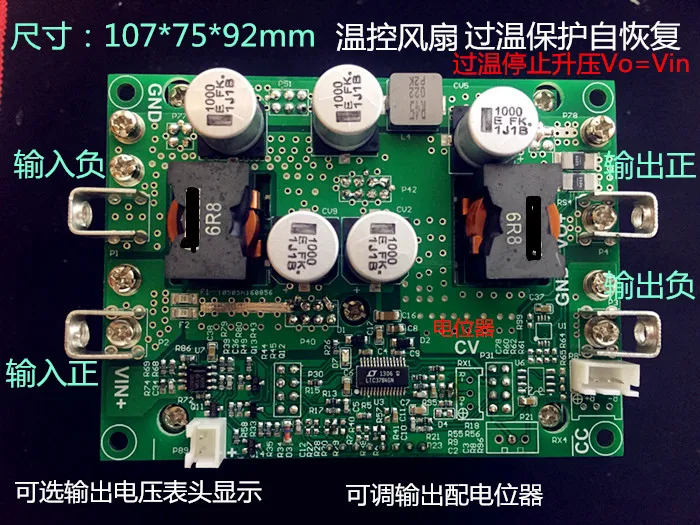

Модуль устройства управления питанием конфигурации

18individual2mΩlarge currentMOSTube

15One lowESRCapacitance,39IndividualTDKCeramic конденсатор с алюминиевой крышкой

6 высокая endMOSParallel диод

6 высокомощных интегрированных индукторов, индуктор 24a, насыщенность current30A, внутреннее сопротивление 3.4-4.1m Ω

6individual2WAlloy сопротивление отбора проб

Модуль преимущества:

1Имеют высокое напряжение 60 в, fit12в, 36 В, 48 VBoost рабочая среда.

2,Высокий ток на входе: Входной ток до to90aдолгие часы работы (требуется принудительное охлаждение), максимальный ток is100A, ограничение тока current110aaaao。

3,Регулируемое выходное напряжение: Поддержка 6 выходное напряжение все еще может быть отрегулировано после параллельного соединения фазы

4, превышаетНизкий ток без нагрузки: Input13Voutput28V, Резервный ток only50mAwithin, причина в том, что контроллер работает в режиме серийной съемки, переключается только тогда, когда работает выходное напряжение отзывы, то есть, много контроллеров времени не работают.

5,Высокая эффективность: Синхронный режим выпрямления, 1.8m Ωна сопротивлении, 50% рабочий цикл current30aэффективность как высокая as96 % выше, более высокая Выходная эффективность низкого перепада давления 。

6, разработанная функция ограничения выходного тока (в настоящее время нет)

Обратите внимание:

1, пожалуйста, используйте модуль согласно принципу основного энергосбережения

2, соотношение между выходом и входом лучше держать at3в, I. e. выход needs36vпожалуйста, убедитесь, что вход has12vвыше, чем выше рабочий цикл, тем ниже эффективность повышения, 12Vrise48VIt рекомендуется, чтобы дерайтинг был осуществлен at80AUse.

3, модуль ввода плавится, если вход подключен реверсивно, модуль не будет работать и не будет отображаться., пожалуйста, используйте мультиметр для проверки короткого замыкания положительных и отрицательных полюсов входной емкости, если нет короткого замыкания, Модуль поздравления может быть хорошим, может быть, это просто предохранитель, пожалуйста, включите снова в это время, Подключите входной положительный полюс непосредственно к положительному полюсу конденсатора, когда модуль работает нормально, замените предохранитель., или пропустите предохранитель.

4, если вход модуля идет от генератора, пожалуйста, убедитесь, что емкость фильтра выпрямителя моста выхода достаточно большая, напряжение от выпрямителя моста пульсирует, не подходит для ввода модуля.

Управление инструкции по уходу за изделием

1, регулятор выходного напряжения потенциометра: Регулировка по часовой стрелке для увеличения выходного напряжения, 3No синхронная Регулировка требуется для каждого потенциометра пластины 。

Вход и выход принимает высокий ток металлический терминал, медный носик рекомендуется соединение 。

О тестировании

На рисунке ниже показан input13.4V/26A выход 28 V, выходное напряжение переходная Форма волны под резкой нагрузкой. (желтый-это форма волны выходного напряжения, зеленый-форма сигнала индуктивного напряжения)

Рис. 1. Прерывистый режим работы, Ультра низкий ток без нагрузки, но реагирует медленно, напряжение drop1.76V, время восстановления 1us

Рис. 2. Непрерывный режим работы, ток без нагрузки 0.2aо, высокая точка точности стабилизации напряжения, падение напряжения 1,48 в, время восстановления 0.8us

Рисунок 3 представляет собой индуктивную форму сигнала напряжения двух индукторов, не так просто отлаживать такую красивую форму волны, от формы сигнала индуктивности, можно знать, что только одна из двух фаз работает одновременно, это может обеспечить хороший текущий обмен.
