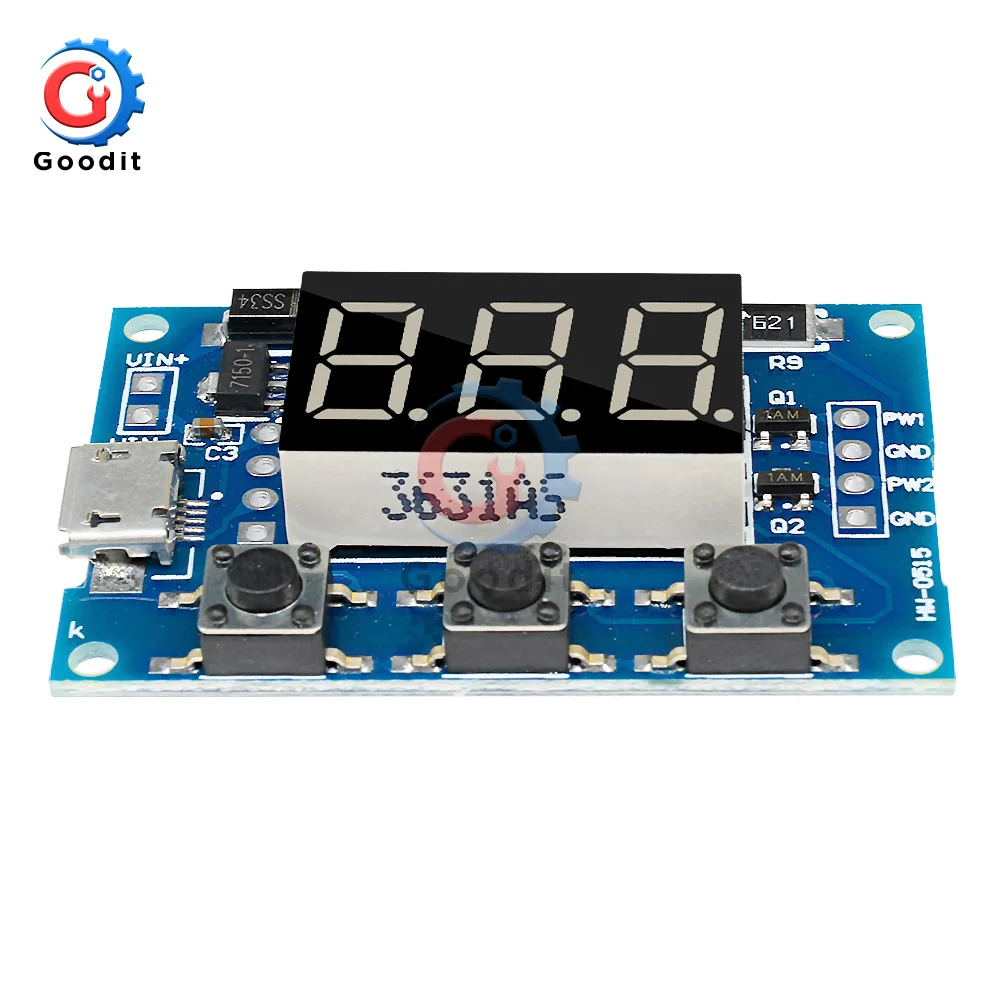

DC pwm генератор сигналов Micro USB 2CH регулируемый Рабочий цикл частота импульса цифровой светодиодный дисплей трубка DC 5 в 12 В 24 В 1 Гц~ 150 кГц

Два независимых генератора шим могут установить частоту, рабочий цикл;

Широкий частотный диапазон, высокая точность;

Можете заказать серию общения.

Частота делится на три диапазона:

Ххх (без запятой): наименьшая единица 1 гц, диапазон 1 гц ~ 999 гц;

XX. X (десятичная точка в десяти): минимальная единица 0,1 кгц; диапазон 0,1 кгц ~ 99,9 кгц

Х. Х. Х. (есть три точки после запятой): наименьшая единица 1 кгц; диапазон 1 кгц ~ 150 кгц

«100» означает, что выходной пульс шим 100 гц;

«54,1» означает, что выходной импульс шим 54,1 кгц;

"1.2.4". Показывает, что импульсный выход шим 124 кгц

Рабочий цикл в диапазоне: от 0 до 100;

Три частоты рабочий цикл одинаковый, все параметры энергонезависимые.

Рабочее напряжение: 5--30в, поддержка питания micro USB 5,0 в;

Частотный диапазон: 1 Гц ~ 150 кГц;

Точность частоты: ± 2%;

Выходной ток: <30 ма;

Амплитуда выхода: по умолчанию 5Vp-p (настраиваемая);

Диапазон рабочих температур:-30 ~ + 70 °.

Модуль имеет три кнопки [Set], [Up], [Down];

Нажмите [набор] ключ для переключения отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров, будет соответствующий параметр имя вспышки.

Нажмите [вверх], [вниз] клавиши, чтобы изменить текущее значение параметра (длительное нажатие может быстро добавить или вычесть быстро).

Два шим каждый имеет три предустановленных частоты, интерфейс отображения частоты, долгое нажатие [набор] ключ для переключения между тремя типами частот, три вида частотного рабочего цикла-это одно и то же значение. (XXX: диапазон 1 гц ~ 999 гц; XX. X: диапазон 0,1 кгц ~ 99,9 кгц; X.X.X.: диапазон 1 кгц ~ 150 кгц,).

Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны;

Для подачи сигнала шаговому водителю двигателя;

Регулируемая генерация импульсов для использования чипов;

Производим переменный импульсный сигнал, цепь, связанная с управлением (шим затемнение, скорость).

Скорость передачи: 9600 бит/с

Бит данных: 8

Остановка биты: 1

Паритет: нет

Регулятор давления газа: нет

1, установите частоту шим

"S1FXXXT": настройка частоты PWM1 ххх гц (001 ~ 999)

"S1FXX. XT": установите частоту PWM1 XX. X KHZ (00,1 ~ 99,9)

"S1F: X.X.X.T": настройка частоты PWM1 ххх кгц (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F': частоты

D: рабочий цикл

'T'-это конечный флаг

Установите рабочий цикл PWM

"S1DXXXT": настройка PWM1 рабочий цикл XXX; (001 ~ 100)

"S2DXXXT": набор PWM2 рабочий цикл XXX; (001 ~ 100)

Установка удачного возврата: вниз;

Установка аварийного переключения: падение.

1 х 2 способа независимый генератор pwm
