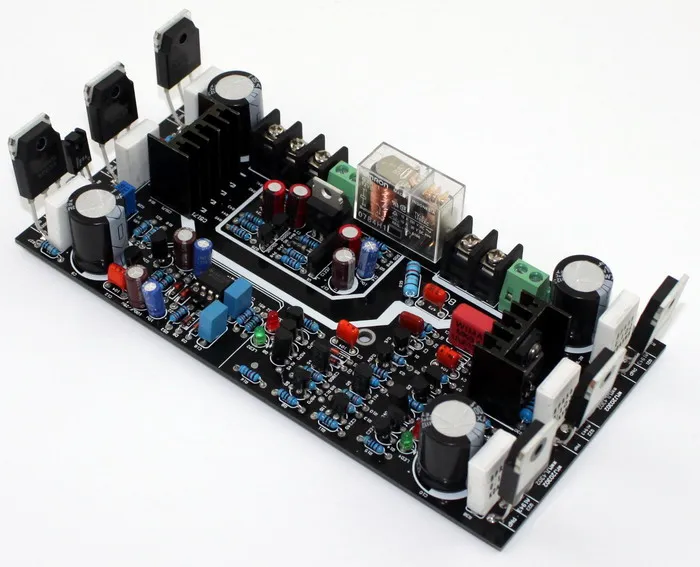

DC Servo аудио усилитель мощности плата NJW0281 NJW0302 2SA1930 2SC5171 250 Вт Выход MA-9S2

Описание

DC Servo аудио усилитель мощности плата NJW0281 NJW0302 2SA1930 2SC5171 250 Вт Выход MA-9S2

Описание:
-Использование оригинальных NJW0281/NJW0302 и 2SA1930/2SC5171.
-Кольца металлического сопротивления, основная схема использует точность & Acirc; ± 1% металлических пленочных резисторов кольца, обеспечить хорошее отношение сигнал-шум.
-1,6 мм толстый лист с использованием двухсторонней печатной платы, 2,0 унций меди Толщина
-Весь макет трассировки платы очень строгий и разумный, общая печатная плата отслеживает одну точку заземления. Плата усилителя Стабильная и надежная, высокая выходная мощность; красивый мягкий звук, открытое звуковое поле. Объемное чувство сильного, низкочастотного устойчивого твердого и сильного, очень хорошее отношение сигнал-шум, широкий динамический диапазон; Детали ясные, отличная переходная реакция, воспроизведение различных музыки, все поднимается на случай, в домашних условиях воспроизведения имеет очень хорошую производительность.

Параметры:
-Размер печатной платы: 83X167 мм
-Напряжение питания: DC dual 30-50 V, рекомендуемый +/-45 V, 32 V выпрямительный трансформатор двойной после +-45 V
-Выходная мощность: 250 Вт (общее гармоническое искажение THD + N <0.1%), DC +-50 в, измеренное при нагрузке 4 Ом

Ввод в эксплуатацию:
Регулировки VR1 (1 K точность регулируемый резистор) приводит к тому, что ток покоя около 100MA, VR1 против часовой стрелки статический; в настоящее время становится слишком большим, по часовой стрелке, уменьшает!

Обратите внимание:Это полу-готовой продукции.

Посылка список:
-1 х Плата усилителя
