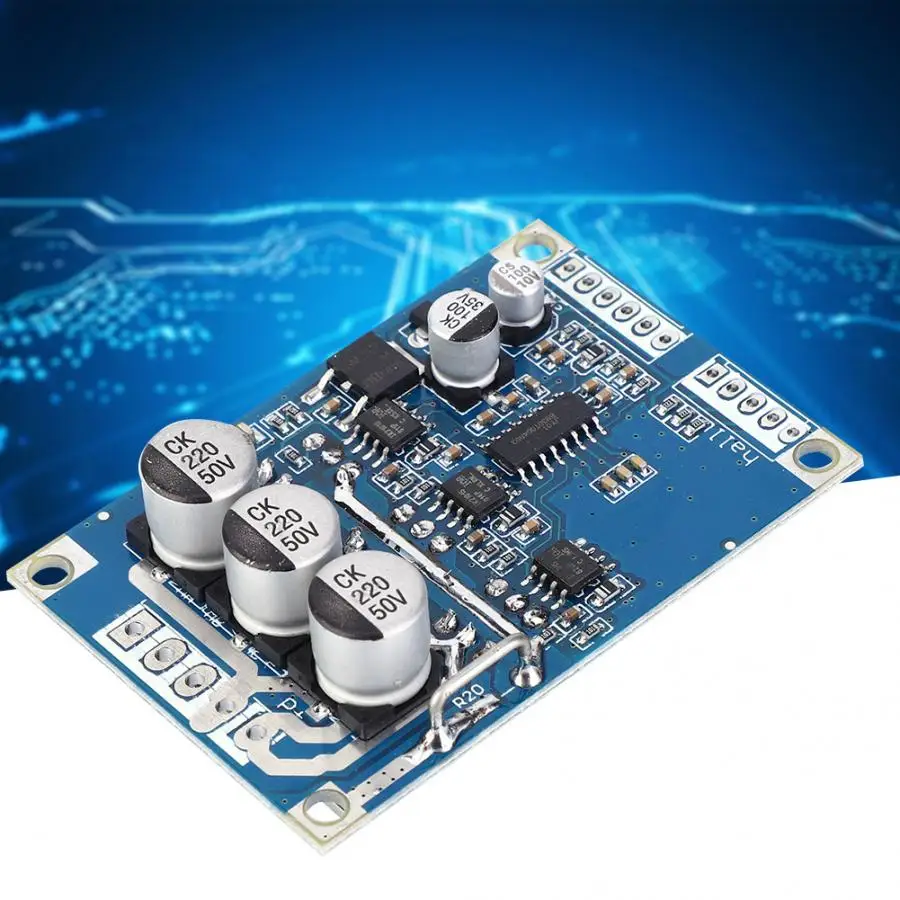

DC12-36V бесщеточный мотор контроллер Холла мотор сбалансированный драйвер плата постоянного тока контроллер двигателя

840 руб.

Описание

Особенности:

1. Технология поверхностного монтажа, высокое качество и плотное соединение.
2. Это бесщеточный привод постоянного тока с хорошей стабильностью работы.
3. С функцией управления, напряжение регулирования 0,1-5 В.
4. Блокировка, Перегрузка по току, Включение управления, управления рулем и сигналов управления.
5. Питание от DC12 ~ 36 В и рабочий ток менее 15а.

Параметры:

Тип товара: модуль контроллера двигателя
Рабочее напряжение: DC 12 V-36 V
Рабочий ток: <= 15а
Мощность привода: <= 500 Вт
Регулируемое напряжение: 0,1 V-5 V
Рабочая температура:-40-85 ℃
Влажность: 90% относительной влажности
Шестерни: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевого Управление: Да
Управление сигнала: да
Размер (ДхШхВ): 63x42x17 мм/2,48x1,65x0,67 дюйма
Размер зонда: 3 мм
Центральное пространство крепежного отверстия: 57 мм/2,24 дюйма
Центральное пространство крепежного отверстия: 36,5 мм/1,44 дюйма Ширина
Мощность терминал Выход:
VCC (положительный источник питания)
GND (отрицательный)
MC (двигатель W фазы)
МБ (Фаза двигателя V)
МА (Фаза двигателя)
Установите на Консоль:
GND: терминал управления заземлением
VR: терминал регулятора 0-5 в (эквивалент 10%-100% двигателя)
ZF: обратное управление (подключено к 5 В или земле для зарядки двигателя в направлении вращения)
М: Тахометр импульсный выход (в зависимости от количества полюсов двигателя, это число соответствует количеству импульсов на рулон выхода)

EL: включить контрольный терминал (сначала подключен к 5 в заземления, затем выполнить 5 В, чтобы остановить мотор от заземления)
5 В: 5 В клемма управления
Зала терминала:
5 V, положительные зал блок питания
Свяжитесь с нами, если сигнал Холла
Hb, сигнал Hall
Hc, сигнал Hall
GND, зал отрицательный
Проводка:
Набор терминал контроля:
1. Метод проводки управления двигателем: система потенциометра используется для регулирования, или ее можно подключить к одночиповому контролю. Когда потенциометр контролирует проводку, промежуточный штырь потенциометра подключается к порту управления VR, а потенциометр подключается к напряжению 5 В и GND на обоих концах. Высокая быстрее
2. Метод проводки управления рулем двигателя: его можно контролировать с помощью переключателя или подключить к MCU управления, подключен к GND в одном направлении, а затем подключен к 5 В в одном направлении.
3. Импульсный сигнал: высокий и низкий выход. IC не может понять информацию, требуемую клиентом
Зал входного сигнала:
Показана схема подключения, одна из которых соответствует HA, HB, HC и на моторе, сигнал питания 5 В, подключенный к мотору, является положительным сигналом, и отрицательный сигнал GND на моторный зал-это отрицательный сигнал.
Электрическая Проводка: трехпроводный бесщеточный двигатель постоянного тока, соответствующий MA/, MB/V, MC/W

Посылка список:

1 х бесщеточный контроллер двигателя

Примечание:

Из-за различных производителей двигателей, порядок линий Холла в холле не обязательно соответствует порядку линии на холле. Его нужно отрегулировать. Перед размещением заказа рекомендуем внимательно! Если линейная последовательность неправильная, она не может нормально стартовать, если ток недостаточен или Запуск не может быть открыт, плата привода, который должен использовать, сгорит!

Если вы используете теплоотвод менее 60 Вт без дополнительного теплоотвода, обязательно Увеличьте эффективность привода теплоотвода более 60 Вт без постоянного снижения температуры слишком высокой! Размер теплоотвода может быть в суровых условиях (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода, вы должны обратить внимание на изоляцию 6 MOS трубки на задней части модуля, без изоляции, будет постоянно поврежден на приводной плате! Рекомендуется добавить изоляционную пленку и добавить термопасту с обеих сторон изоляционного листа!
