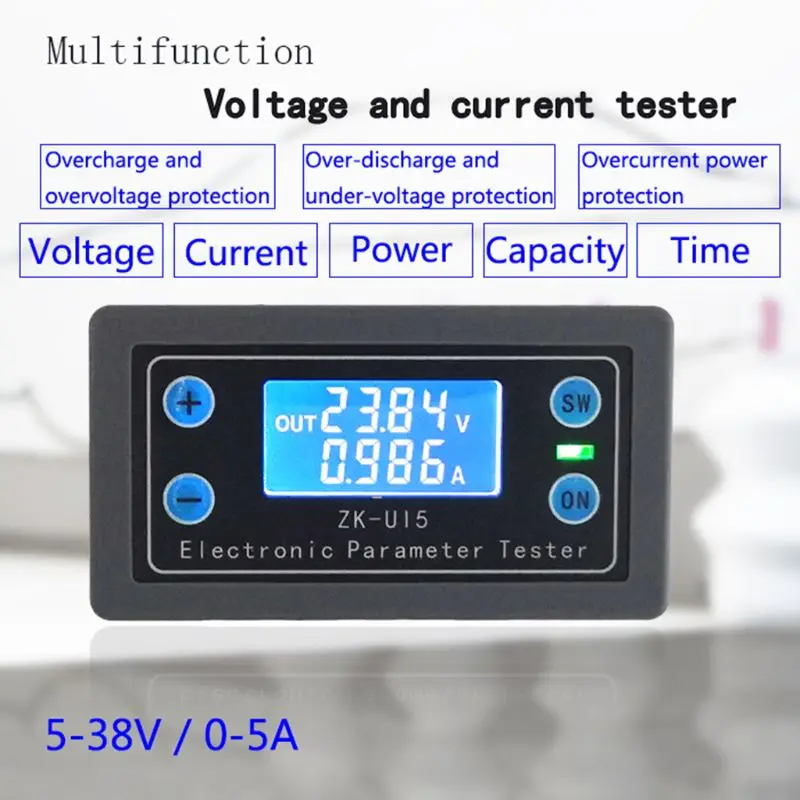

DC5-38V Многофункциональный Вольтметр Амперметр электронная нагрузка батарея монитор тестер

Описание

Особенности:
Измерительной схемы получает питание от входной порт питания и не требует дополнительного шнур питания.
ЖК-дисплей дисплей, который может отображать напряжение, ток, мощность, разряда мА/ч, время разрядки и температурный режим работы.

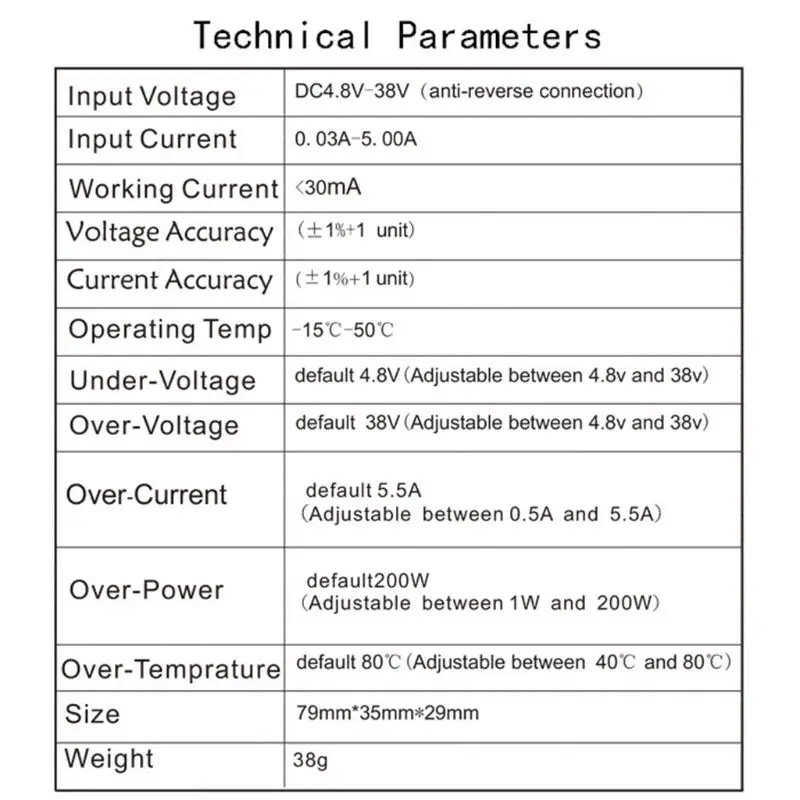

Полный механизм защиты с различными защитой, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочная защита и превышение емкости.
Контроль перезаряда и избыточного разряда аккумулятора может быть выполнен путем установки соответствующих порогов защиты от перенапряжения и перенапряжения.
Время и количественная зарядка и разрядка аккумулятора могут быть выполнены путем установки соответствующей защиты от таймаута и превышения порогов защиты емкости.
Посылка включает в себя:
1 * DC5-38V тестер батареи Вольтметр Амперметр электронный монитор нагрузки зарядное устройство Тестер
-----------------------
Подробное описание продукта:
1, ЖК-дисплей дисплей
В обычном режиме на ЖК-дисплее отображается входное напряжение и рабочая температура; нисходящее звено показывает ток в реальном времени, мощность, емкость и время разряда.
В защищенном режиме ЖК-дисплей отображает код защиты.
В режим настройки, ЖК-дисплей отображает различные настройки параметров коды и параметр пороговые значения.
2, сигнал тревоги и светильник
Когда выход амперметра напряжения включен, индикатор запуска всегда включен и зуммер не звонит; когда он выключен, индикатор запуска выключен, а зуммер не звенит. После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.
3, емкость заряда и разрядки и Время автоматической статистики, пока Выход включен (индикатор запуска всегда включен) для начала статистики, выключите выход (индикатор запуска не горит), стоп-статика, автоматически очищаются показатели отключения питания, В емкости дисплея и времени при нажатии интерфейса нажмите и удерживайте кнопку-соответствующие данные могут быть очищены. Пожалуйста, снимите статистические данные перед началом статистических данных. Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на включение или выключение в режиме настройки (по умолчанию выкл). После открытия можно установить пороговое значение. При превышении порога выход автоматически отключается, а звуковой сигнал срабатывает. Аккумулятор заряжается и разряжается.
4. Установив соответствующий порог защиты от перенапряжения и порог защиты от перенапряжения, контроль перезаряда и переразряда батареи может быть осуществлен. Для детальной работы обратитесь к 4,4 примеру применения продукта.
5. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть скорректирован. После защиты программного обеспечения выход выключается.
Аппаратные средства защиты:
Входной порт модуля имеет защиту от обратного хода, а обратное соединение не горит.
Программное обеспечение для защиты:
Защита от перенапряжения OVP (по умолчанию 38 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP. При зарядке аккумулятора установка соответствующего порога может эффективно предотвратить перезаряд батареи);
OCP защита от перегрузки по току (по умолчанию 5.5A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);
OPP Защита от мощности (по умолчанию 200 Вт, может быть установлен самостоятельно, после защиты от питания, индикатор запуска мигает, ЖК-дисплеи OPP);
OTP защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);
LVP защита от пониженного напряжения (по умолчанию 4,8 В, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, ЖК-дисплей показывает LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить переразрядку батареи, чтобы не повредить батарею
6, напряжение и выходной измеритель тока включены по умолчанию.
7, все настраиваемые параметры поддержка отключения питания для хранения.
Интерфейс продукта детали
1, в обычном режиме интерфейс
Примечание: короткое нажатие кнопки SW для переключения отображения тока, мощности, емкости разряда и времени разряда дисплея. Нажмите и удерживайте кнопку SW, чтобы переключить отображение напряжения и температуры дисплея. Выход отображается при включении, а выход не отображается при выключении.
2, Интерфейс режима защиты
Примечание: Когда параметр, измеренный амперметром напряжения, превышает установленный порог параметра, введите режим защиты, Отобразите код защиты, выход выключен, светодиодный светильник мигает, и звуковая сигнализация. В защищенном режиме нажмите кнопку ВКЛ для выхода из режима защиты.
3, Интерфейс режима настройки
Примечание: в обычном режиме нажмите кнопку ВКЛ, чтобы перейти в режим настройки. В режиме настройки нажмите и удерживайте кнопку ВКЛ, чтобы перейти в обычный режим.
В интерфейс настройки, короткое нажатие на кнопку SW, чтобы переключить параметры, которые должны быть установлены. Короткое нажатие кнопки + or-для регулировки размера параметра. В интерфейсе таймаута дисплея или Супер емкости нажмите короткую кнопку ВКЛ, чтобы выбрать, чтобы включить или выключить защиту таймаута или защиту над емкостью. По умолчанию они выключены.
4 продукта Применение детали
1. В качестве вольтметра, амперметра и измерителя мощности используйте его в серии.
2. Приложение для зарядки аккумулятора:
Шаги для использования:
2,1. Подключение модуля питания и батареи в соответствии с вышеуказанная схема и проверьте, если проводка был указан верно.
2,2, включите питание, введите обычный интерфейс, как показано выше.
2,3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-дисплей экран.
2,4. Короткое нажатие на SW кнопку, чтобы переключиться на параметр интерфейс, который должен быть установлен. Короткое нажатие + или кнопка для регулировки.
При зарядке аккумулятора приложений, LVP должно быть скорректировано ниже минимального напряжения аккумуляторной батареи, минимальный заказ 4,8 V. Отрегулируйте OVP к самому высокому напряжению, что батарея допускается для полной зарядки (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, максимальное напряжение зарядки 12 V литиевая батарея составляет 14 V. Максимальное напряжение зарядки обычной литиевой батареи 24 В составляет 28 В.
2,5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
2,6. Короткое нажатие на кнопку ВКЛ, светильник индикатора всегда включен, выход включен, и батарея начинает заряжаться.
2,7. Если напряжение батареи поднимается до значения, заданного OVP, выход выключается, батарея перестанет заряжаться, ЖК-экран отображает OVP, индикатор-светильник мигает, и звуковой сигнал.
2,8. Если вам нужно время зарядки или постоянная емкость зарядки, вы можете установить параметры OHP (синхронизация) или OAP (фиксированная емкость) в режиме настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. ЖК-интерфейс переходит от выключения к цифровому. Нажмите + or-для регулировки размера параметра. После установки параметров,
Нажмите и удерживайте кнопку ВКЛ для выхода из интерфейса настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и прекращает зарядку. ЖК-дисплей отображает OHP или OAP код, индикатор-светильник мигает, а звуковой сигнал-сигнал.
3. Применение разрядки батареи, как показано ниже
Шаги для использования:
1. Подключите батарею и нагрузки на основании приведенной выше схеме и проверьте, если проводка был указан верно.
2. Напряжение переменного тока Амперметр попадает в обычный интерфейс.
3. Нажмите и удерживайте кнопку ВКЛ, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.
4. Коротко нажмите кнопку SW, чтобы переключиться на интерфейс параметров, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки параметра, длительное нажатие + или-кнопка для увеличения параметра непрерывно или непрерывно. Аккумулятор приложений разгрузки, OVP должен быть установлен выше максимального напряжения аккумуляторной батареи, со скоростью до 38 V. Отрегулируйте LVP до самого низкого напряжения, допустимого батареей (это напряжение должно соответствовать параметрам в руководстве по аккумулятору). Как правило, минимальный разрядное напряжение 12 V литиевая батарея 9,2 V. 24 V. Минимальное разрядное напряжение литиевой батареи составляет 18,5 V.
5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.
7. если напряжение батареи опускается до значения, установленного LVP, выход выключен, батарея останавливается разрядки, ЖК-дисплей отображение на экране LVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
8. В случае, если вам понадобится время разрядки или фиксированного разрядная емкость конденсатора, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режиме настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости. ЖК-интерфейс переходит от выключения к цифровому. Пресс + или-для настройки параметров размера. После установки по параметрам, нажмите и удерживайте в течение нескольких секунд на кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и остановки разрядки. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
