DC5-38V Многофункциональный Вольтметр Амперметр электронная нагрузка батарея монитор тестер

Измерительной схемы получает питание от входной порт питания и не требует дополнительного шнур питания.

ЖК-дисплей дисплей, который может отображать напряжение, ток, мощность, разряда мА/ч, время разрядки и температурный режим работы.

Полный механизм защиты с различными защитой, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочная защита и превышение емкости.

Контроль перезаряда и избыточного разряда аккумулятора может быть выполнен путем установки соответствующих порогов защиты от перенапряжения и перенапряжения.

Синхронизированный и количественно зарядки и разрядки аккумулятора может быть обеспечена путем установки соответствующий предохранение от перерыва и от превышения емкости пороговые значения.

1 * DC5-38V тестер батареи Вольтметр Амперметр электронный монитор нагрузки зарядное устройство Тестер

-----------------------

1, ЖК-дисплей дисплей

В обычном режиме, ЖК-дисплей отображает входное напряжение и температурный режим работы с другой стороны; нисходящий канал показывает в режиме реального времени, ток, мощность, емкость, и время разрядки.

В защищенном режиме, ЖК-дисплей отображается код защиты.

В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.

2, сигнал тревоги и светильник

Когда выход амперметра напряжения включен, индикатор запуска всегда включен и зуммер не звонит; когда он выключен, индикатор запуска выключен, а зуммер не звенит. После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.

3, емкость заряда и разрядки и Время автоматической статистики, пока Выход включен (индикатор запуска всегда включен) для начала статистики, выключите выход (индикатор запуска не горит), стоп-статика, автоматически очищаются показатели отключения питания, В информационной ёмкостью экрана и в то время, когда интерфейс нажимается, следует совершить долгое нажатие на кнопку-соответствующие данные также могут быть очищены. Пожалуйста, очистите данные перед запуском. Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на включение или выключение в режиме настройки (по умолчанию выкл). После открытия можно установить пороговое значение. При превышении порога выход автоматически отключается, а звуковой сигнал срабатывает. Аккумулятор заряжается и разряжается.

4. Установив соответствующий порог защиты от перенапряжения и порог защиты от перенапряжения, контроль перезаряда и переразряда батареи может быть осуществлен. Для детальной работы обратитесь к 4,4 примеру применения продукта.

5. Идеальный программного и аппаратного обеспечения защитного механизма, а также программное обеспечение защитный порог можно регулировать. После защиты программного обеспечения выход выключается.

Аппаратные средства защиты:

Модуль входного порта имеет анти-Защита от неправильной полярности и защита от обратного подключения не пригорает.

Программное обеспечение для защиты:

Защита от перенапряжения OVP (по умолчанию 38 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP. При зарядке аккумулятора установка соответствующего порога может эффективно предотвратить перезаряд батареи);

OCP защита от перегрузки по току (по умолчанию 5.5A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);

OPP Защита от мощности (по умолчанию 200 Вт, может быть установлен самостоятельно, после защиты от питания, индикатор запуска мигает, ЖК-дисплеи OPP);

OTP защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);

LVP защита от пониженного напряжения (по умолчанию 4,8 В, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, ЖК-дисплей показывает LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить аккумулятор защита от избыточной разрядки, таким образом, чтобы не повредить аккумулятор

6, напряжение и измеритель величины тока Выход включен по умолчанию.

7, все настраиваемые параметры поддерживают хранение питания.

1, в обычном режиме интерфейс

Примечание: Короткое нажатие на кнопку SW, чтобы переключить дисплей силы тока, мощность, пропускная способность и время разрядки на дисплее. Нажмите и удерживайте кнопку SW, чтобы переключить отображение напряжения и температуры дисплея. Выход отображается при включении, а выход не отображается при выключении.

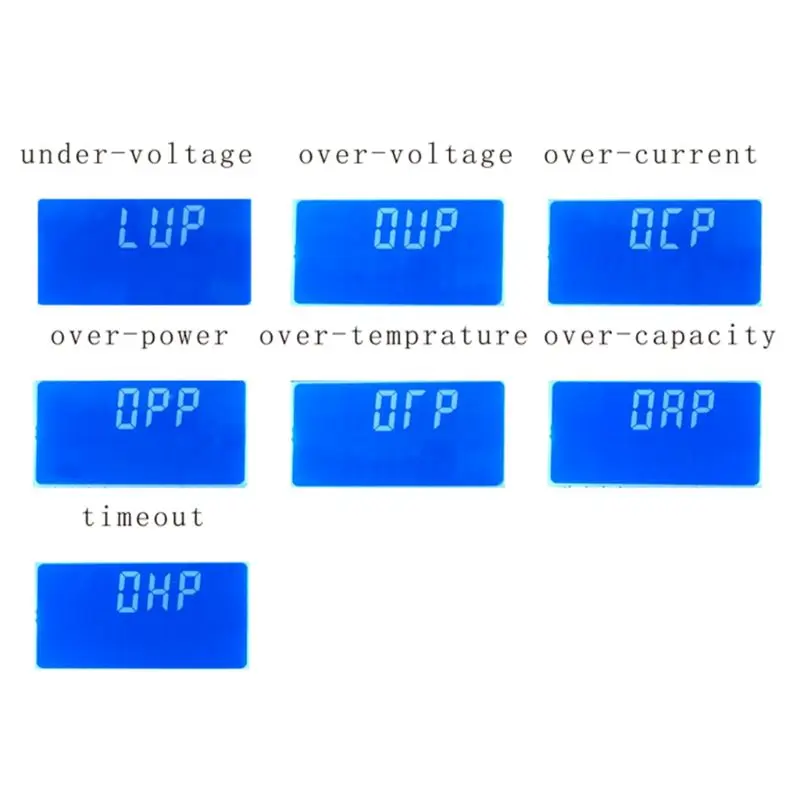

2, Интерфейс режима защиты

Примечание: Когда параметр, измеренный амперметром напряжения, превышает установленный порог параметра, введите режим защиты, Отобразите код защиты, выход выключен, светодиодный светильник мигает, и звуковая сигнализация. В защищенном режиме нажмите кнопку ВКЛ для выхода из режима защиты.

3, Интерфейс режима настройки

Примечание: в обычном режиме нажмите кнопку ВКЛ, чтобы перейти в режим настройки. В режиме настройки нажмите и удерживайте кнопку ВКЛ, чтобы перейти в обычный режим.

В интерфейсе настройки Коротко нажмите кнопку SW для переключения параметров, которые необходимо установить. Короткое нажатие кнопки + or-для регулировки размера параметра. В дисплей времени ожидания или супер емкость интерфейс, короткое нажатие на кнопку, чтобы выбрать для того, чтобы включить или выключить предохранение от перерыва или от превышения емкости. По умолчанию они выключены.

4 продукта Применение детали

1. В качестве вольтметра, амперметра и измерителя мощности используйте его в серии.

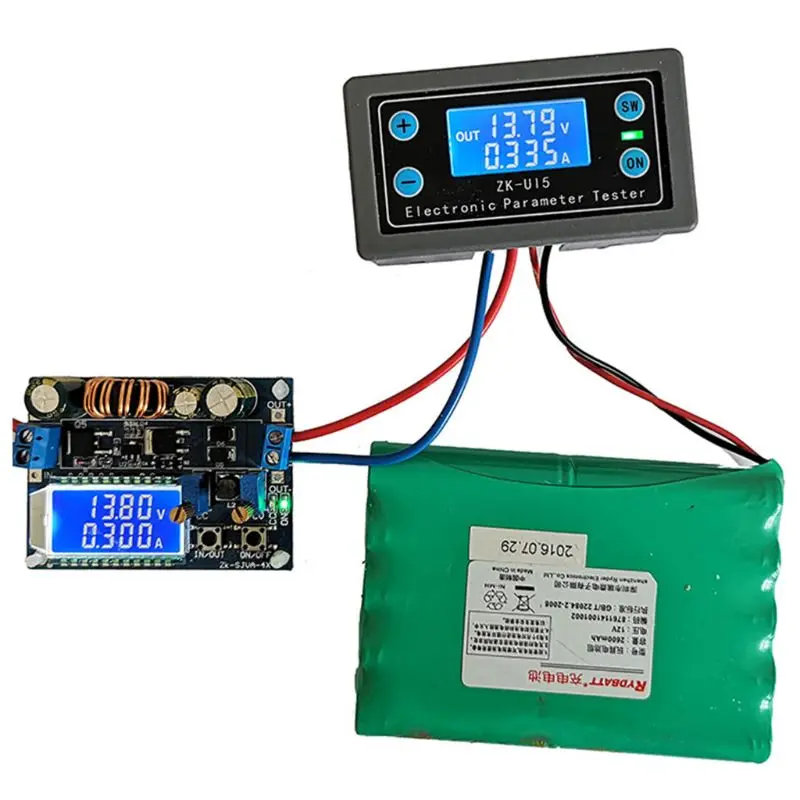

2. Приложение для зарядки аккумулятора:

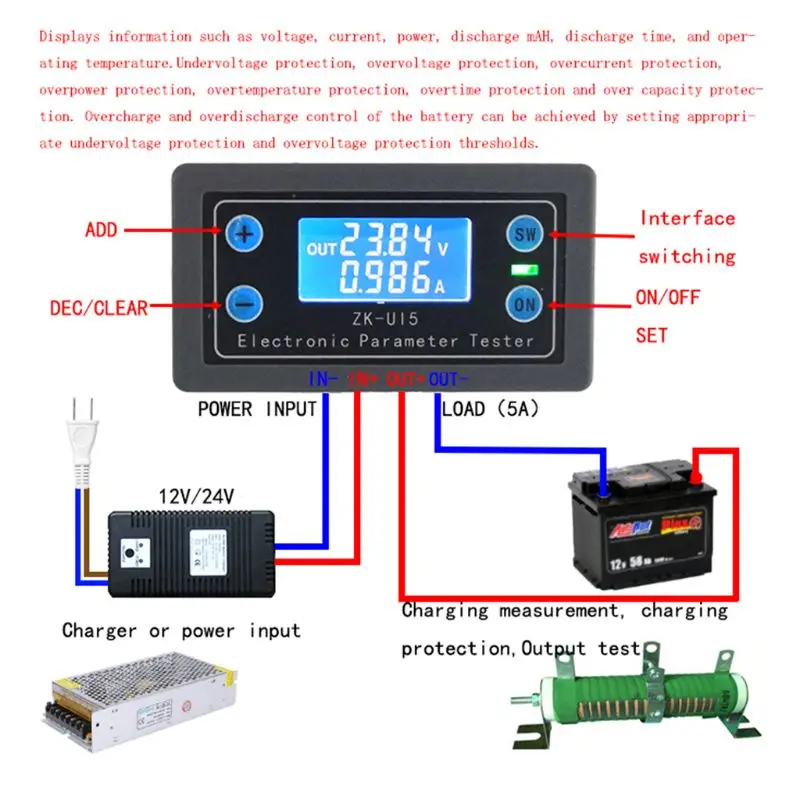

2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.

2,2, включите питание, введите обычный интерфейс, как показано выше.

2,3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.

2,4. Коротко нажмите кнопку SW, чтобы переключиться на требуемый интерфейс параметров. Короткое нажатие + или-кнопка для регулировки.

В приложениях для зарядки аккумулятора, LVP должен быть отрегулирован ниже минимального напряжения батареи, минимальный составляет 4,8 В. Отрегулируйте OVP до самого высокого напряжения, которое позволяет полностью заряжать батарею (это напряжение необходимо сослаться на параметры в руководстве по аккумулятору). Как правило, максимальное напряжение зарядки 12 V литиевая батарея составляет 14 V. Максимальное напряжение зарядки обычной литиевой батареи 24 В составляет 28 В.

2,5. Нажмите и удерживайте кнопку ВКЛ для выхода из режима настройки.

2,6. Короткое нажатие на кнопку ВКЛ, светильник индикатора всегда включен, выход включен, и батарея начинает заряжаться.

2,7. Если напряжение батареи поднимается до значения, установленного OVP, выход выключен, батарея прекращает зарядку, ЖК-дисплей отображение на экране OVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.

2,8. Если вам нужно время зарядки или постоянная емкость зарядки, вы можете установить параметры OHP (синхронизация) или OAP (фиксированная емкость) в режиме настройки. Шаги установки: Под интерфейсом установки, короткий нажмите кнопку SW для переключения на интерфейс OHP или OAH. Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости. ЖК-интерфейс переходит от выключения к цифровому. Нажмите + or-для регулировки размера параметра. После установки параметров,

Пресс и удерживайте кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и прекращает зарядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.

3. Батарея разрядки применение, следующим образом

1. Подключите аккумулятор и загрузите его в соответствии с приведенной выше схемой и проверьте правильность проводки.

2. Напряжение переменного тока Амперметр попадает в обычный интерфейс.

3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.

4. Коротко нажмите кнопку SW, чтобы переключиться на интерфейс параметров, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки параметра, длительное нажатие + или-кнопка для увеличения параметра непрерывно или непрерывно. Аккумулятор приложений разгрузки, OVP должен быть установлен выше максимального напряжения аккумуляторной батареи, со скоростью до 38 V. Отрегулируйте LVP до самого низкого напряжения, допустимого батареей (это напряжение должно соответствовать параметрам в руководстве по аккумулятору). Как правило, минимальный разрядное напряжение 12 V литиевая батарея 9,2 V. 24 V. Минимальное разрядное напряжение литиевой батареи составляет 18,5 V.

5. Нажмите и удерживайте кнопку ВКЛ для выхода из режима настройки.

6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.

7. если напряжение батареи опускается до значения, заданного LVP, выход выключен, батарея перестанет разряжаться, ЖК-экран отображает LVP, индикатор-светильник мигает, и сигнал тревоги.

8. Если вам нужен таймер разрядки или фиксированная разрядка, вы можете установить OHP (синхронизация) или OAP (фиксированная емкость) параметры в режиме настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. ЖК-интерфейс переходит от выключения к цифровому. Нажмите + or-для регулировки размера параметра. После установки по параметрам, нажмите и удерживайте в течение нескольких секунд на кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и остановки разрядки. ЖК-дисплей отображает OHP или OAP код, индикатор-светильник мигает, а звуковой сигнал-сигнал.
