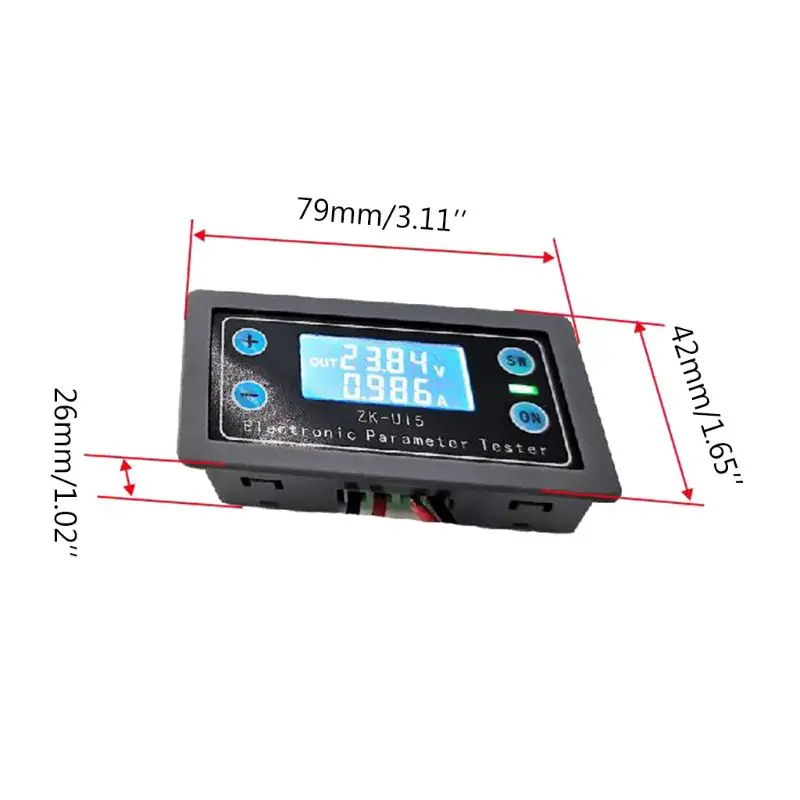

DC5-38V тестер батареи Вольтметр Амперметр электронный монитор нагрузки зарядное устройство тестер мощность измеритель заряда контроллер разряда

Описание

Особенности:
Измерительная цепь черпает питание из входного порта питания и не требует дополнительного шнура питания.
ЖК-дисплей, который может отображать напряжение, ток, мощность, разряд мАч, время разряда и рабочая температура.
Полный механизм защиты с различными защитой, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочная защита и превышение емкости.
Контроль перезаряда и избыточного разряда аккумулятора может быть выполнен путем установки соответствующих порогов защиты от перенапряжения и перенапряжения.
Время и количественная зарядка и разрядка аккумулятора могут быть выполнены путем установки соответствующей защиты от таймаута и превышения порогов защиты емкости.

Посылка включает в себя:
1 * DC5-38V тестер батареи Вольтметр Амперметр электронный монитор нагрузки зарядное устройство Тестер

-----------------------
Подробное описание продукта:
1, ЖК-дисплей дисплей
В обычном режиме на ЖК-дисплее отображается входное напряжение и рабочая температура; нисходящее звено показывает ток в реальном времени, мощность, емкость и время разряда.
В защищенном режиме ЖК-дисплей отображает код защиты.
В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.
2, сигнал тревоги и светильник
Когда выход амперметра напряжения включен, индикатор запуска всегда включен и зуммер не звонит; когда он выключен, индикатор запуска выключен, а зуммер не звенит. После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.
3, емкость заряда и разрядки и Время автоматической статистики, пока Выход включен (индикатор запуска всегда включен) для начала статистики, выключите выход (индикатор запуска не горит), стоп-статика, автоматически очищаются показатели отключения питания, В емкости дисплея и времени при нажатии интерфейса нажмите и удерживайте кнопку-соответствующие данные могут быть очищены. Пожалуйста, очистите данные перед запуском. Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на включение или выключение в режиме настройки (по умолчанию выкл). После открытия можно установить пороговое значение. При превышении порога выход автоматически отключается, а звуковой сигнал срабатывает. Аккумулятор заряжается и разряжается.
4. Установив соответствующий порог защиты от перенапряжения и порог защиты от перенапряжения, контроль перезаряда и переразряда батареи может быть осуществлен. Для детальной работы обратитесь к 4,4 примеру применения продукта.
5. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть скорректирован. После того, как программное обеспечение для защиты, выход выключен.
Аппаратные средства защиты:
Входной порт модуля имеет защиту от обратного хода, а обратное соединение не горит.
Программное обеспечение для защиты:
Защита от перенапряжения OVP (по умолчанию 38 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP. При зарядке аккумулятора установка соответствующего порога может эффективно предотвратить перезаряд батареи);
OCP защита от перегрузки по току (по умолчанию 5.5A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);
OPP Защита от мощности (по умолчанию 200 Вт, может быть установлен самостоятельно, после защиты от питания, индикатор запуска мигает, ЖК-дисплеи OPP);
OTP защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);
LVP защита от пониженного напряжения (по умолчанию 4,8 V, можно установить самостоятельно, после того, как защита от недостаточного напряжения, индикатор мигает, ЖК-дисплей показывает LVP в тестирования разрядки батареи и других приложений, комплект соответствующей LVP, может эффективно предотвратить переразрядку батареи, чтобы не повредить батарею
6, напряжение и выходной измеритель тока включены по умолчанию.
7, все настраиваемые параметры поддерживают хранение питания.

Интерфейс продукта детали

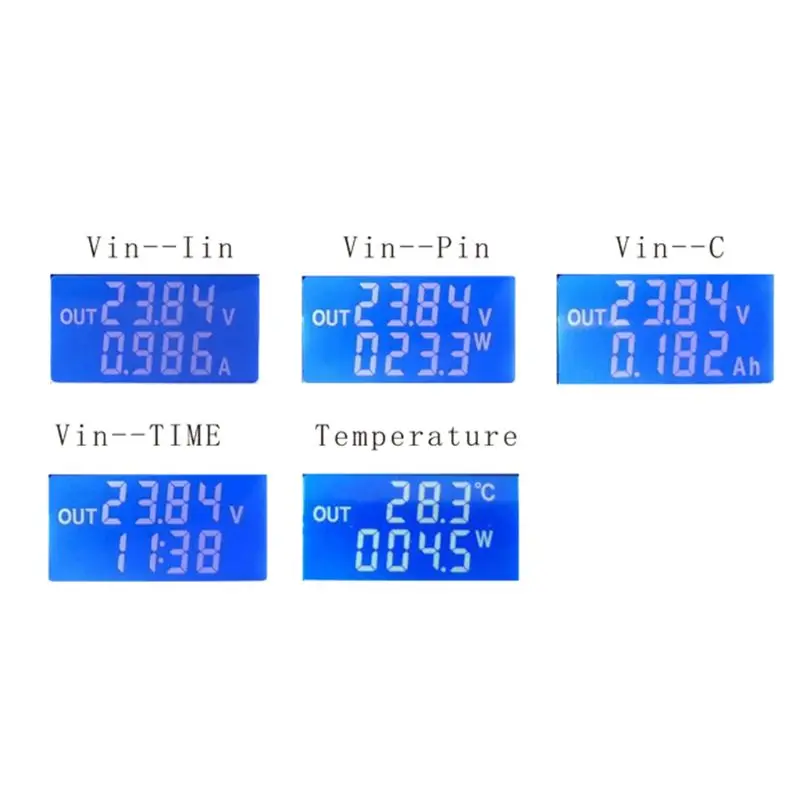

1, в обычном режиме интерфейс
Примечание: короткое нажатие кнопки SW для переключения отображения тока, мощности, емкости разряда и времени разряда дисплея. Нажмите и удерживайте кнопку SW, чтобы переключить отображение напряжения и температуры дисплея. Выход отображается при включении, а выход не отображается при выключении.
2, Интерфейс режима защиты
Примечание: Когда параметр, измеренный амперметром напряжения, превышает установленный порог параметра, введите режим защиты, Отобразите код защиты, выход выключен, светодиодный светильник мигает, и звуковая сигнализация. В защищенном режиме нажмите кнопку ВКЛ для выхода из режима защиты.

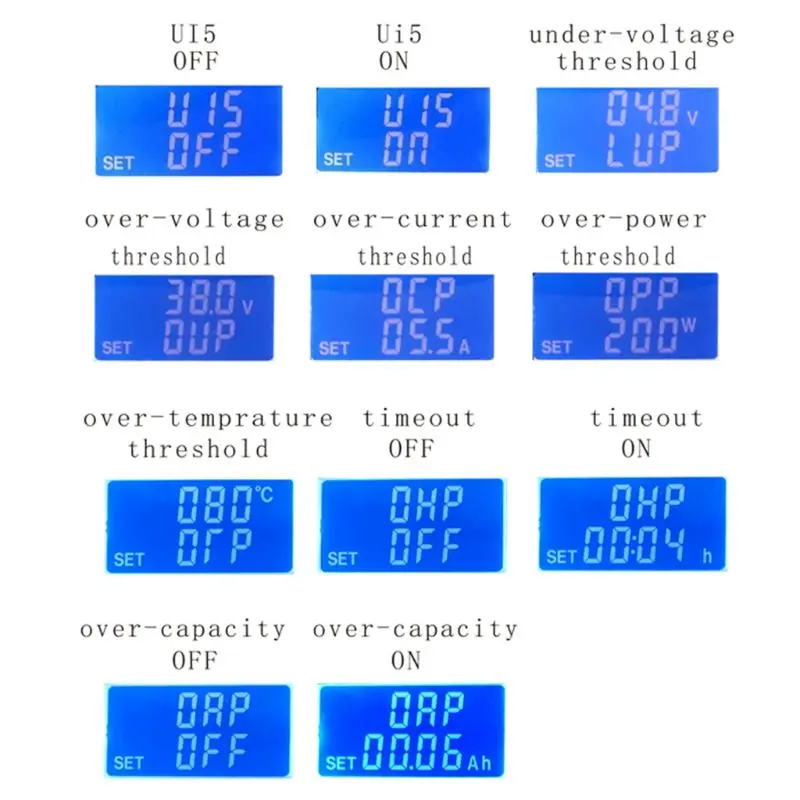

3, Интерфейс режима настройки
Примечание: в обычном режиме нажмите кнопку ВКЛ, чтобы перейти в режим настройки. В режиме настройки нажмите и удерживайте кнопку ВКЛ, чтобы перейти в обычный режим.
В интерфейсе настройки Коротко нажмите кнопку SW для переключения параметров, которые необходимо установить. Короткое нажатие на кнопку + или-для настройки параметров размера. В дисплей времени ожидания или супер емкость интерфейс, короткое нажатие на кнопку, чтобы выбрать для того, чтобы включить или выключить предохранение от перерыва или от превышения емкости. По умолчанию они выключены.
4 продукта Применение детали
1. В качестве вольтметра, амперметра и измерителя мощности используйте его в серии.
2. Батарея приложение для зарядки, как показано ниже:

Шаги для использования:
2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.
2,2, включите питание, введите обычный интерфейс, как показано выше.
2,3. Нажмите и удерживайте кнопку ВКЛ для входа в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-дисплей экран.
2,4. Короткое нажатие на SW кнопку, чтобы переключиться на параметр интерфейс, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки.
При зарядке аккумулятора приложений, LVP должно быть скорректировано ниже минимального напряжения аккумуляторной батареи, минимальный заказ 4,8 V. Отрегулируйте OVP к самому высокому напряжению, что батарея допускается для полной зарядки (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, максимальное напряжение зарядки 12 V литиевая батарея составляет 14 V. Максимальное напряжение зарядки обычной литиевой батареи 24 В составляет 28 В.
2,5. Нажмите и удерживайте кнопку ВКЛ для выхода из режима настройки.
2,6. Короткое нажатие на кнопку ВКЛ, светильник индикатора всегда включен, выход включен, и батарея начинает заряжаться.
2,7. Если напряжение батареи поднимается до значения, установленного OVP, выход выключен, батарея прекращает зарядку, ЖК-дисплей отображение на экране OVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
2,8. Если вам нужно время зарядки или Постоянная мощность зарядки, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режим настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. В ЖК-дисплей интерфейс не выйдет из находясь в режиме ВЫКЛ (OFF), чтобы цифровой. Пресс + или-для настройки параметров размера. После установки по указанным параметрам
Нажмите и удерживайте кнопку ВКЛ для выхода из интерфейса настройки. Когда время или емкость достигает заданного значения, выход выключается и останавливает зарядку. ЖК-дисплей отображает OHP или OAP код, индикатор-светильник мигает, а звуковой сигнал-сигнал.
3. Батарея разрядки применение, следующим образом

Шаги для использования:
1. Подключите аккумулятор и загрузите его в соответствии с приведенной выше схемой и проверьте правильность проводки.
2. Амперметр напряжения входит в обычный интерфейс.
3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.
4. Короткое нажатие кнопки SW, чтобы переключиться на параметр интерфейс, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки параметра, длительное нажатие + или-кнопка для увеличения параметра непрерывно или непрерывно. Аккумулятор приложений разгрузки, OVP должен быть установлен выше максимального напряжения аккумуляторной батареи, со скоростью до 38 V. Отрегулируйте LVP сохраняет тепло даже при очень низкой напряжение разрешенное батареей (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, минимальный разрядное напряжение 12 V литиевая батарея 9,2 V. 24 V. Минимальное напряжение разряда литиевой батареи составляет 18,5 в.
5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.
7. если напряжение батареи опускается до значения, установленного LVP, выход выключен, батарея останавливается разрядки, ЖК-дисплей отображение на экране LVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
8. В случае, если вам понадобится время разрядки или фиксированного разрядная емкость конденсатора, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режиме настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости. В ЖК-дисплей интерфейс не выйдет из находясь в режиме ВЫКЛ (OFF), чтобы цифровой. Пресс + или-для настройки параметров размера. После установки по параметрам, нажмите и удерживайте в течение нескольких секунд на кнопку, чтобы выйти из интерфейс настройки. Когда время или емкость достигает заданного значения, выход выключается и останавливает разрядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
