Описание
Посылка включает в себя:
1x4 оси CNC шаговый блок управления с NCH02 контрольный Лер
Руководство по эксплуатации на английском языке
Описание:
Novusun CNC занимается в области цифрового контроля в течение 7 лет, специализируется на исследованиях, разработке и производстве различных систем ЧПУ с высоким качеством и высокой надежностью. Мы производим бесщеточный двигатель постоянного тока, драйвер шагового двигателя, а также от 1 до 6 осевых контроллеров движения с ЧПУ.
DDBOX является 5 оси motion контроллер мы проводим 2 года на всех этапах.
DDBOX-это система чпу без компьютера. Нужен только u-диск в G-CODE файла,
DDBOX может считывать файл G и запускать файл G.
Это руководство представляет руководство по эксплуатации, подключению и использованию нашего профессионального контроллера движения для гравировальной машины. Через множество чертежей пользователи могут быстро узнать, как использовать этот контроллер движения.
Параметры:
Прочитайте G-CODE из U-DISK; Управление без компьютера; 2 порта реле, который может контролировать оборудование 220VAC; 5 портов фотоэлектрический изолированный входной интерфейс; 1,5 кВт инвертор (VFD) для двигателя шпинделя; 4 шт. Драйвер шагового двигателя, 125 кГц импульсный выход для каждой оси; Каждый Драйвер шагового двигателя поддерживает 1-1/128 микро шаг (1/32 по умолчанию) и 0,6-3.5A шаговый двигатель (2.5A по умолчанию) Рычаг управления движением; 220VAC вход питания; Поддержка Стандартный MPG; Рукоятка управления имеет 3,5 ''TFT экран; Ручка управления имеет 19 ключей пользователя; Вес: 7 кгВнешний вид и Размеры:

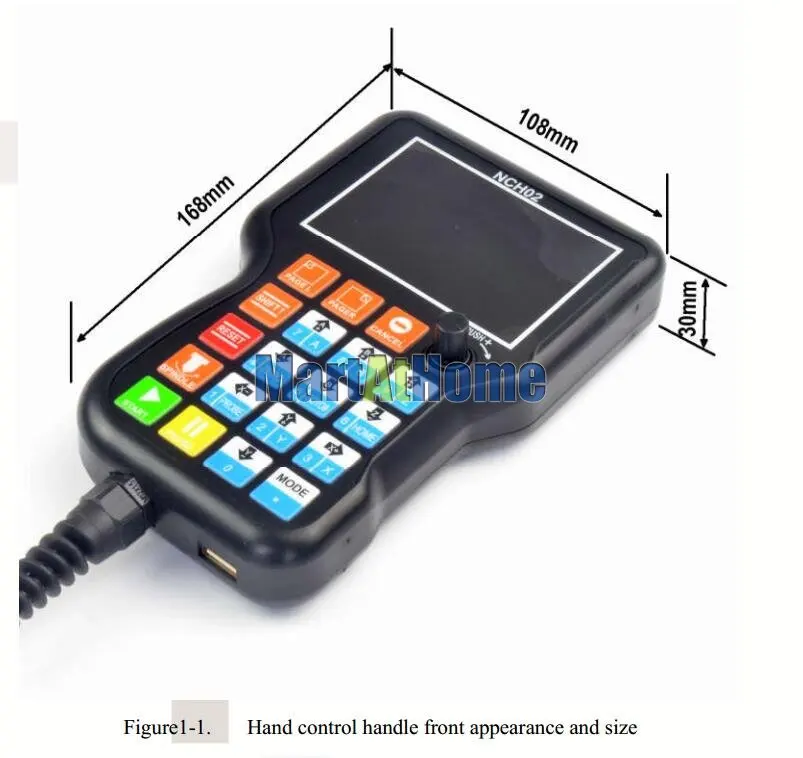

Система ручного управления NCH02 ручка управления внешний вид как на рисунке 1-1 показать:

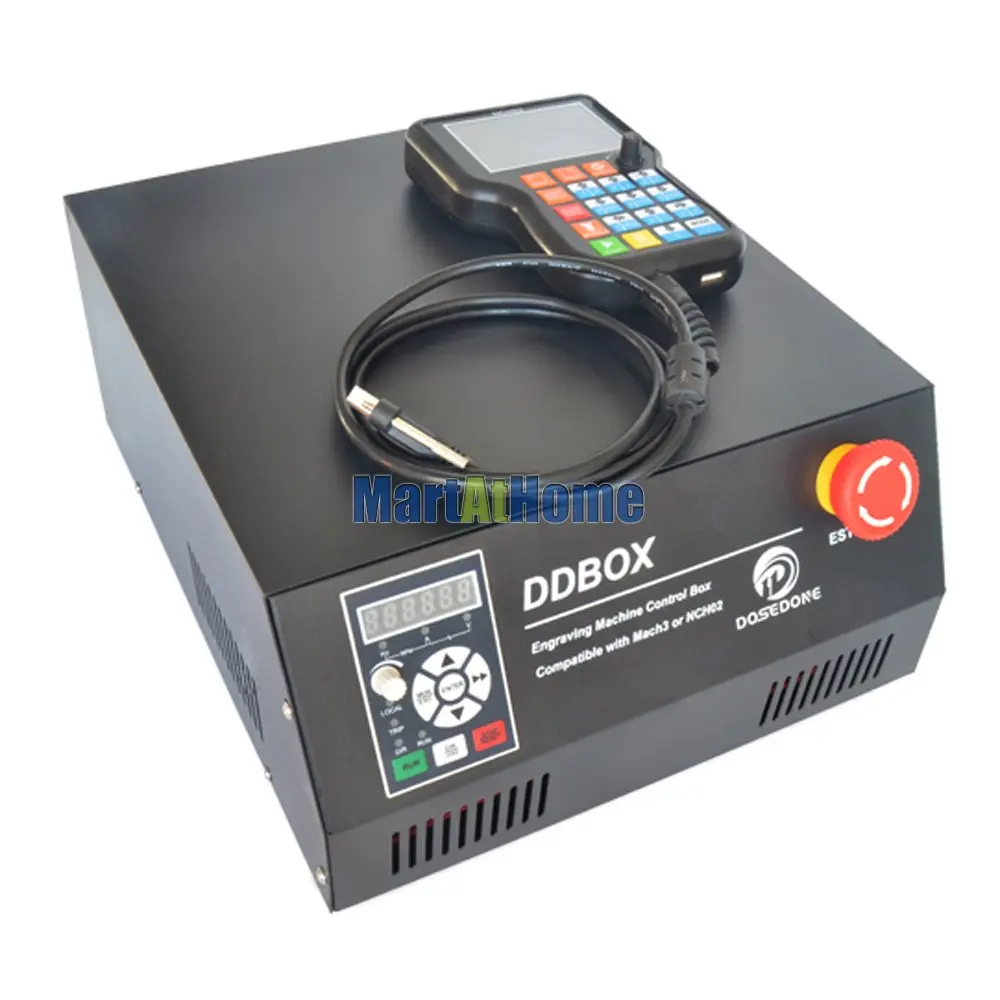

Внешний вид DDBOX показывает как Figure1-2.
Общий размер ручки системы ручного управления составляет 168 мм * 108 мм * 30 мм;
Общий размер DDBOX 100 мм * 70 мм * 23,5 мм
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Номер модели
- 4 Axis
