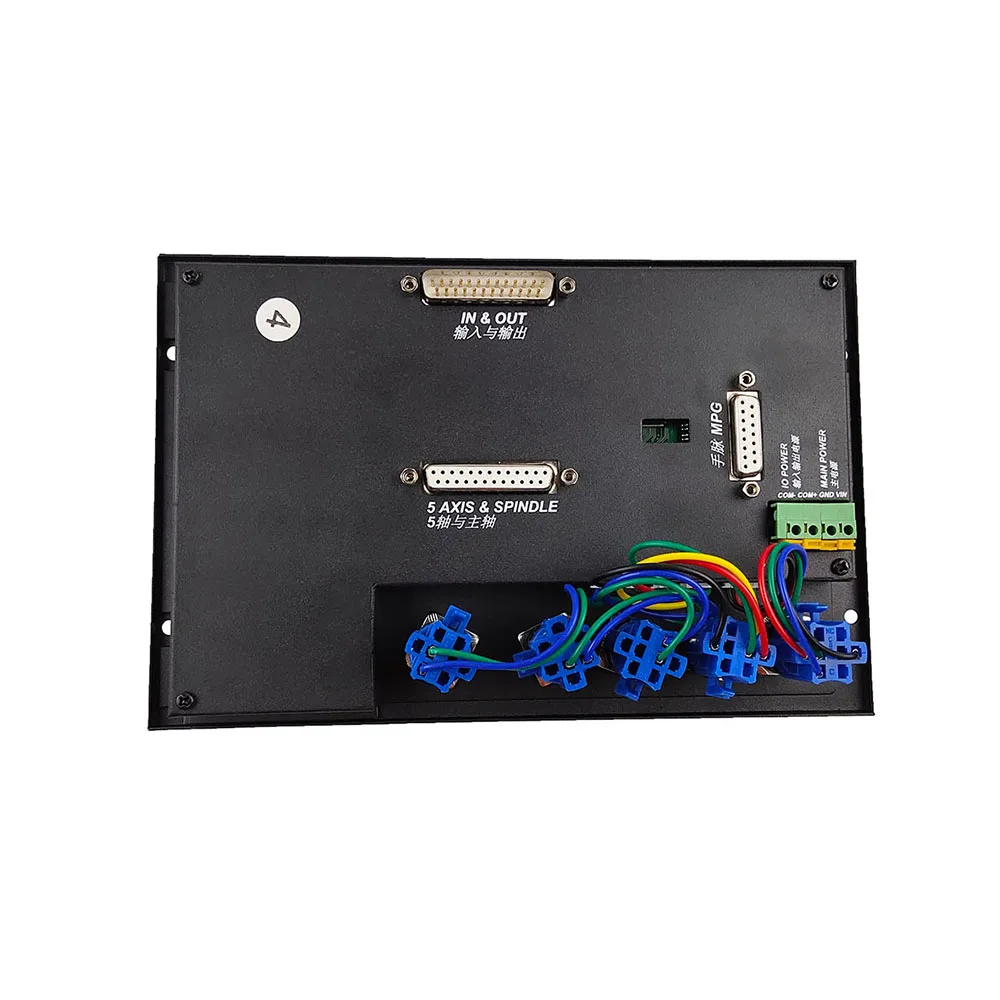

DDHMV2.1 5-axisCNC контроллер двигателя с ЧПУ система управления движением, гравировальный станок сверления и нарезания внешних аварийных ситуаций

Содержание продукта:Контроллер движения * 1Патч-панель * 1Сигнальная линия * 2U диск * 1Параметры производительности продукта :() Не требуется компьютерное независимое управление; 13-канальная оптопара изолирует общей цифровой входной интерфейс; 12-канальная оптопара изолирует общей цифровой выходной интерфейс; 1 способ 0-10 В контроль скорости вращения шпинделя аналоговый выходной интерфейс (может быть изменен на PWM выход); Поддерживает до 4 каналов управления шаговым двигателем, управление одной осью импульсом 500 кГц;Выход управления шаговым двигателем-дифференциальный выход; Основное контрольное оборудование составляет 24-36 В постоянного тока, потребляемая мощность не менее 20 Вт; IO источник питания 24-36 В постоянного тока, потребляемая мощность не менее 20 Вт Металлический чехол, сильная анти-помехи способность, отличный дизайн EMC; Поддержка онлайн-монтажа файлов; Поддержка пробной резки; Поддержка работы по смене инструмента;Структура и размер продукта :()DDHMV2.1 принимает открытую структуру с 4 монтажными отверстиями в нижней части, которые могут быть использованы, чтобы сделать 4 диаметра 4 мм на шкафу.Округлите отверстие и установите блок на шкаф. Размеры изделия показаны на рис. 1-1 и рис. 1-2.Внешний вид продукта: 222 мм * 145 мм * 20 мм;Ширина монтажного сиденья 10 ммРазмер монтажного отверстия 85 мм * 212 мм. Размер отверстия шкафа (131 + 1) мм * (202 + 1) ммProductwiringdefinitionsandmethods:Интерфейс входной мощности:4P Зеленый терминал на задней крышке основного блока является интерфейсом питания, который имеет маркировку VIN и GND.Основной источник питания POS терминал, с надписью COM + COM-блоки питания POS терминал для модуль ввода-вывода, в общей сложности 2 комплекта блока питания не требуется, каждая группаОба используют импульсный источник питания 24V2A.MPG интерфейс:
