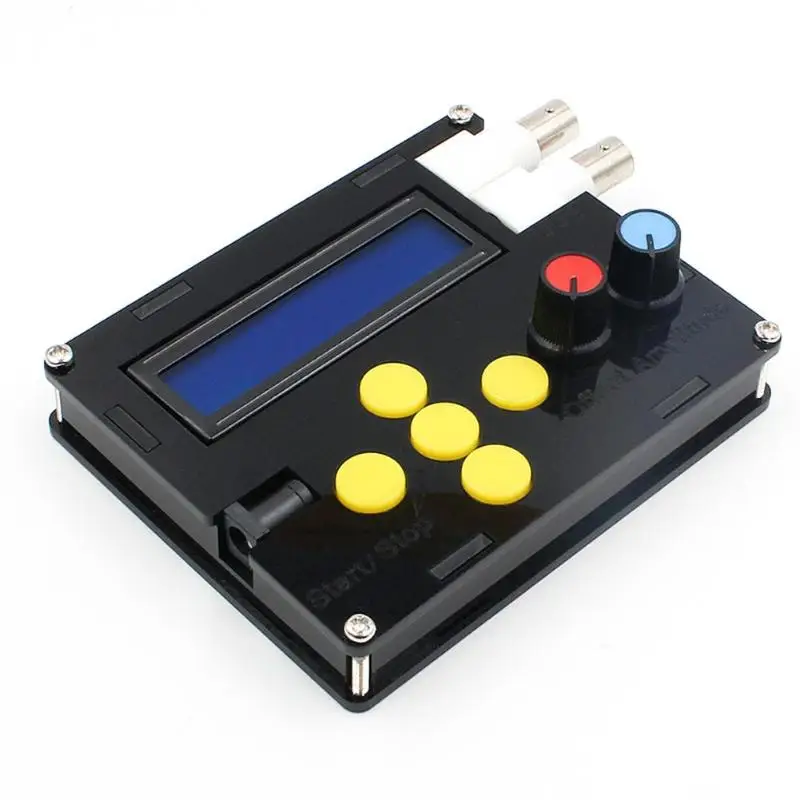

DDS функция генератор сигналов DIY Kit синус квадратный пилообразный генератор частоты два потенциометра регулировки амплитуды

Введение:
Функциональный генератор сигналов. Он может генерировать некоторые специальные формы сигналов с функцией времени (Синусоидальная волна, Клык Бо, треугольная волна, Пилообразная волна, импульсная волна и т. д.). Диапазон частот может быть от нескольких micro-HE до десятков МГц функция генератор сигналов.
Назначение:
Он имеет очень широкий спектр применения в экспериментах цепи и испытании оборудования. Поэтому будут также использованы схемы обучения и проектирования.
Параметры генератора сигналов DDS:
Частотный диапазон 1-65534 Гц-DDS. (Почти не деформируется, усилительная часть TL082)
Высокая скорость (HS) квадратная волна: 1 МГц/2 МГц/4 МГц/8 МГц сигнал;
Амплитуда смещения сигнала DDS может регулироваться двумя потенциометрами.
DDS сигнал: Синусоидальная волна, квадратная волна, sawtooth волна, обратная sawtooth волна, треугольная волна, ECG волна и шум волна.
1602 ЖК-дисплей экрана;
Визуальный 5 клавиатуры.
Частота шага: 10100100000 Гц;
Последний раз после автоматического восстановления источника питания.
Смещение: 0.5pp-5vpp
Амплитуда: 0,5 vpp-14 VPP
Выходное сопротивление: Ом 20-200
Технические характеристики:
Материал: АБС-пластик
Размер: 100*90*30 мм/3,94*3,54*1,18"
Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.

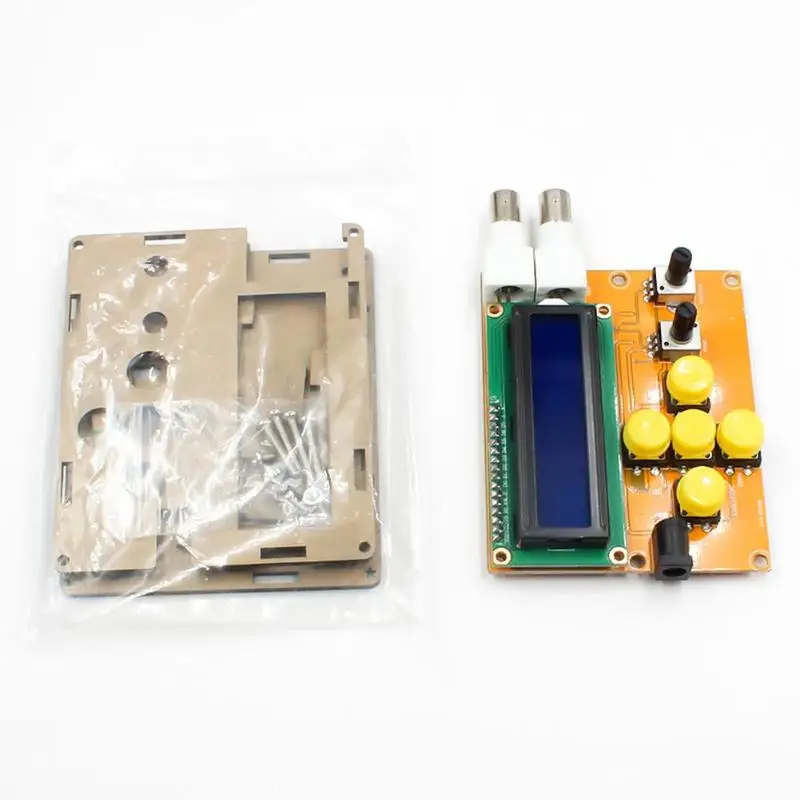

1 X генератор сигналов
