DDS функция генератор сигналов Модуль синуса квадратный треугольник Пилообразная волна низкой частоты ЖК-дисплей цифровой DIY модуль

Функция (сигналов) генератор сигналов может произвести какие-то специфические периодического времени Функция (синус, квадрат, треугольник, зуба и т. д.) сигнала, Диапазон воспроизводимых частот составляет 1 Гц-65534 Гц.

Особенности:
Компактный Размеры маленькие Размеры, питание от батарей постоянного тока 7-9 V, легкий и портативный для использования.
Диапазон частот DDS --- 1 Гц-65534 Гц, высокоскоростная частота (HS) на выходе до 8 МГц.
Гибкая работа --- амплитуда сигнала DDS от суммы смещения может регулироваться отдельно двумя потенциометрами.
DDS сигналы --- Синусоидальная волна, квадратная волна, Пилообразная, обратная Пилообразная, треугольная волна, волна ЭКГ и шум волны.
Простота использования --- ЖК-дисплей для четкого чтения, интуитивно понятные 5 кнопок для удобной работы. Питание автоматически восстанавливает последние использованные настройки.

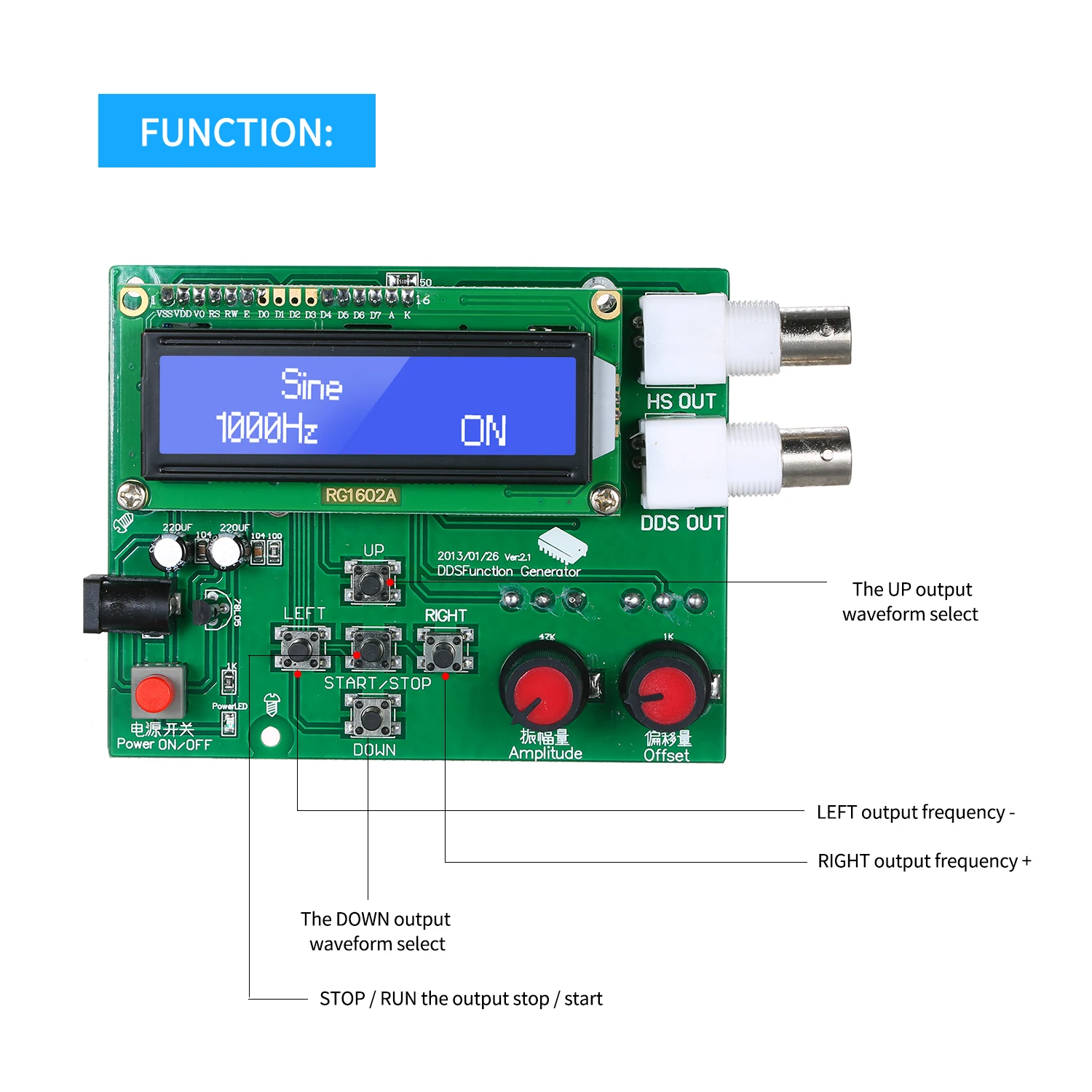

Основные функции:
Выбор формы выходного сигнала
Выбор формы выходного сигнала вниз
Левый Выходная частота-
Правый Выходная частота +
Остановка/Запуск вывода стоп/старт
"Вверх" ключевые формы волны заказ:
ECG = электрокардиограмма (в выключенном состоянии клавиши «влево» и «вправо» для установки выходной частоты. Средняя кнопка старта, все следующие формы сигнала)
Rev Sawtooth = обратный sawtooth
Пилообразный = зуба
Треугольники = Треугольники волна
Площадь = прямоугольную волну
Технические характеристики:
Материал: PCB + электронные компоненты
Цвет: красный
Рабочее напряжение: DC7-9V
Диапазон частот DDS: 1 Гц-65534 Гц.
Дисплей: 1602 ЖК-дисплей
Высокоскоростной выход частоты (HS) до 8 МГц;
Амплитуда сигнала DDS от суммы смещения может регулироваться отдельно двумя потенциометрами;
Сигналы DDS: Синусоидальная волна, квадратная волна, пила, обратная пила, треугольная волна, волна ЭКГ и шум волны.
Раздел в значение: 1,10, 100,1000, 10000 Гц;
Питание автоматически восстанавливает последние использованные настройки.
Смещение: 0.5pp-5Vpp
Амплитудное Количество: 0.5Vpp-14Vpp
Размер печатной платы: 100*80 мм/3,94 * 3.15in
Вес изделия: 100 г/3,53 унций
Вес посылка: 103 г/3,63 унций
Размер посылка: 120*80*20 мм/4,72*3,15 * 0.79in
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.
Из-за различных дисплеев и разного светильник, изображение может не показать фактический цвет изделия. Спасибо за понимание.
Посылка список:
1 * Модуль генератора сигналов DDS
1 * мешок шестигранной гайки
