DDS функция генератор сигналов произвольной синусоидальной формы частотомер JDS6600 серии цифровой контроль двухканальный частота Mete (от 3579 руб.)

Описание

JDS6600 серии цифровой Управление двухканальный DDS генератор Функция генератор сигналов произвольной синусоидальное Частотомер
Описание:
1. JDS6600 полный числовым программным управлением производительность двухканальный DDS функция/генератор сигналов произвольной формы использует прямой цифровой синтезатор (DDS) технологии обеспечивают точность воспроизведения, стабильная и низким уровнем искажений выходных сигналов.
2. Функция сбора данных, генератор сигналов произвольной формы генератор, генератор импульсных сигналов, генератор шума, измерения сигнала, счетчик и частота развертки интегрированы.
3. Это особенно подходит для электронных энтузиастов, научно-исследовательских институтов и высокотехнологичных предприятий.
4. Устройство работает на 2,4 дюйма Высокое разрешение Цвет ЖК-дисплей экрана, чтобы работать гладко и быстрый ключ силикагель материал упрощает эксплуатацию шаг в значительной степени.

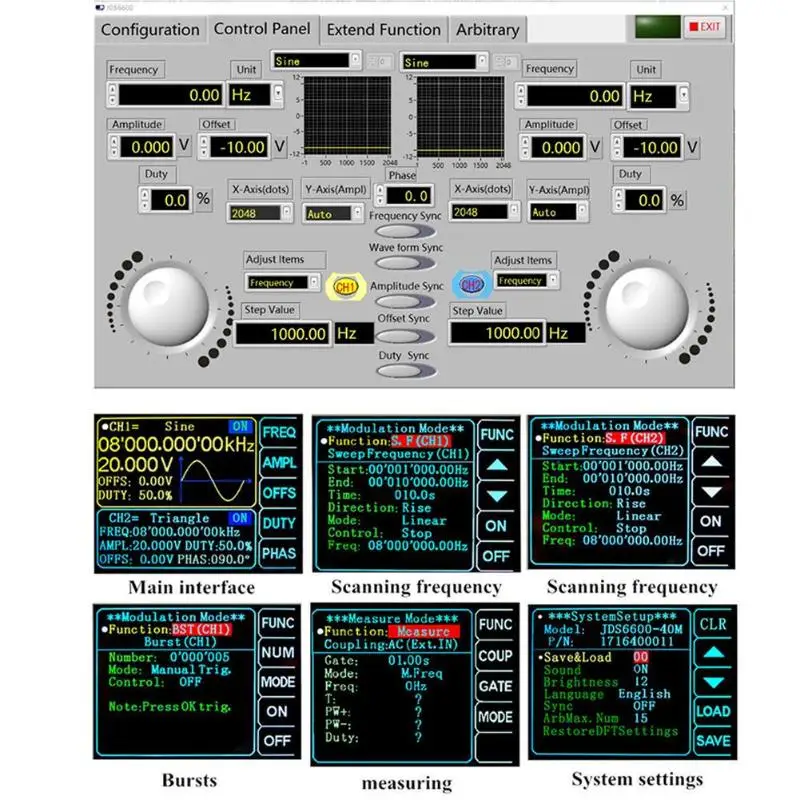

5. Он может контролировать все функции машины и произвольной формы с помощью соответствует хост компьютерное программное обеспечение.
6. Протокол передачи данных делает двух разработок очень простой; крупномасштабной интегральной схемы, поверхности пасты.
7. Место отправки технологии, высокая надежность, длительный срок службы, защита от короткого замыкания на выходе, все выходной сигнал терминалы может работать под микросхема с защитой от короткого замыкания условия нагрузки.
Особенности:
1. интерфейс дисплея использует 2,4 дюймов TFT цветной ЖК-дисплей экран, который может отображать шаблон выходного сигнала (в том числе любой формы) может отображать по параметрам из двух каналов в одно и то же время и в настоящее время главным функции.
2. Силиконовая кнопка и shuttle полностью изменят ощущение с заплатками, и принести вам обеспечивают комфорт при носке при одновременном повышении эти советы помогут продлить срок службы изделия.
3. Поддержка нажмите и удерживайте кнопку OK Кнопка через 3 секунды, чтобы сохранить текущие параметры, следующий Загрузочный автоматически после того, как передачи.
4. малого сигнала 2 mVpp могут быть выведены, амплитуда разрешение 1mV, а также различные шаг ценностей, таких как 1 мвpp, 10 мвpp и 100 mVpp может быть достигнуто, И амплитуда диапазон 2mVpp-20Vpp может быть скорректирована постоянно.
5. частотный диапазон Синусоидальная волна 0.01uHz-60 МГц, Диапазон воспроизводимых частот прямоугольную волну и треугольник волна 0.01uHz-15 МГц, Диапазон воспроизводимых частот других сигналов является 0.01uHz-6 МГц, частота точность может достигать 10-6 номер, разрешение полного диапазона частот 0.01uHz, полностью гарантирует точность Выходная частота; 14 бит сигнала в вертикальном направлении, 266MSa/s сигнал выборки. Скорость, сигнал для большей точности.
6. есть Синусоидальная волна, прямоугольная волна, пульсовой волны (занимая соотношение регулируемый), треугольная волна, CMOS волна, уровень постоянного тока, Синусоидальная волна, средней длины волны, волна, положительным шаг волны, анти-шаг волны, волна, показательные, показательные, мульти звуковой волны, Simic, пульс, Lorenz пульса и так далее.
7. модуляции диапазон заполнение импульса коэффициент 0.1%-99.9%, с точностью до 0.1%, и ширину импульса и периодического времени импульсного также регулируются, и диапазон регулировок 30nS-4000S.
8. полностью независимый двухканальный при равной производительности (эквивалентно два независимых источника сигнала), который совпадает с канала отслеживания функция, CH2 позволяет следить за один или несколько параметров в CH1 частоты, сигналов, амплитуды и коэффициент заполнения; в тех случаях, когда накладной, который необходим для отслеживания груза функция открывается, Параметры CH2 смены канала с изменениями в CH1 канала (на этот раз, CH1 и CH2 синхронизируются). Канал разность фаз 0,0-359,9 степень с плавной регулировкой, с точностью до 0,1 градусов.
9. он может развертки два канала независимо, и может обеспечить положительный, обратный и туда и обратно тремя режимами развертки, с линейным разверткой и логарифмической развертки частоты два режимами развертки, Время развертки 0,1 S-999,9 S, сканирование старт/стоп может быть установлен в произвольном порядке в диапазоне частот.
10. точный сигнал смещения функция позволяет выходного сигнала для того, чтобы двигаться вверх или вниз, сигнал офсетная печать диапазон:-9,99 V to + 9,99 V, с разрешением до 0,01 в; произвольный CMOS цифровой сигнал уровня с 0-10 V Выход 0-10В в тех случаях, когда сигнал является "CMOS волна", В том числе 5 V или 3,3 VTTL цифровой сигнал уровня. В тех случаях, когда сигнал является "уровень постоянного тока", выходное напряжение может быть-9,99 V to + 9,99 V DC уровня сигнала.
11. Стильный емкостный стилус, служащий также в импульсный триггер выход, различные режимы ожидания ручной триггер, внутренний CH2 триггер и внешнего запуска (AC/DC) являются опциональными. Спускового крючка сигнал является необязательным, и может выдавать любое количество импульсов от 1 до 1048575.
12. Он может измерять частоту, период, позитивную ширину импульса, отрицательную ширину импульса и коэффициент заполнения входного сигнала, И все параметры отображаются на одном и том же интерфейсе и не нужно оборачиваться назад и вперед. Ворот время 0,01 S-10 S может быть скорректирована непрерывно в процессе свои замеры, чтобы обеспечить точность и распознавания измерения частоты; счетчик функция постоянного тока и пересечение. Два вида муфта методов снятия мерок используются для того, чтобы эффективно решает положения неточный подсчет соединением AC; два режима измерения с частотой и метр, и частотном диапазоне 1Hz-100 МГц измерены на плоской поверхности.
13. Этот блок питания принимает DC 5 V 2A адаптер питания, интерфейс выхода 5,5-2,1 стандарт резьбового соединения, совершенно адаптер питания с сертификацией CE и 3C аутентификации, что удобно для вас, чтобы передать блока питания в помещении. На открытом воздухе, только один блок питания для мобильного телефона может быть легко поставляется в комплекте. Для того, чтобы пользователь может иметь другой адаптеры напряжения, например, 12 V, 18В, и так далее, есть возможность установки неправильный, эта машина встроенный блок питания, защита от короткого замыкания, подключив устройство не 5 вольт постоянного тока (в пределах 20 V) адаптер переменного тока, эта машина автоматическая защита не работает, В тех случаях, когда напряжение восстанавливается к нормальному значению, машина может продолжать работать нормально.
Параметры:

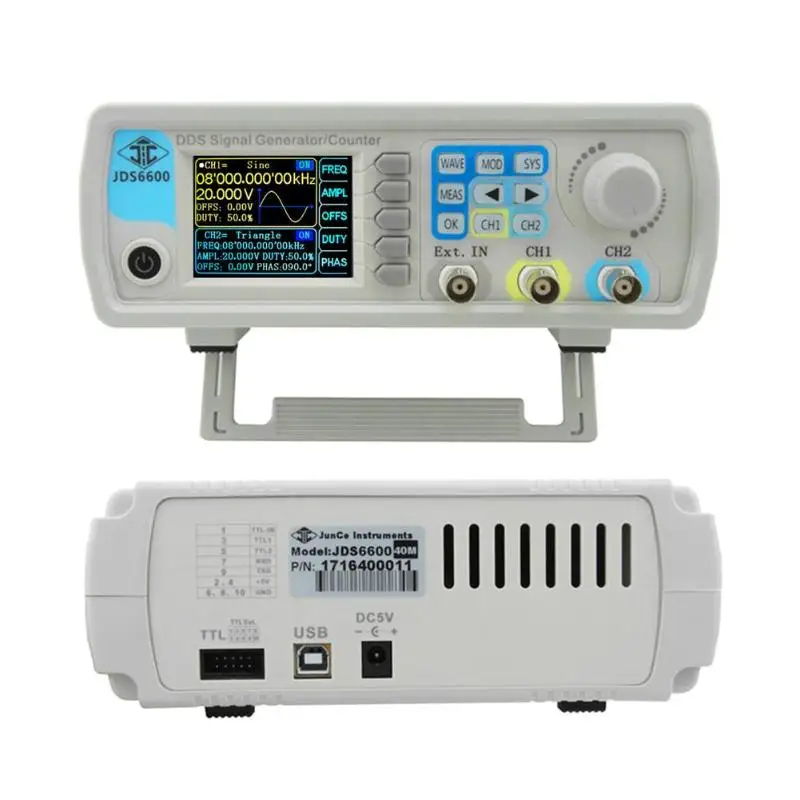

Модель: JDS6600
Размеры: 194*178*69 мм/7,63*7*2,71''
Вес нетто: 550 г
Вес брутто: 1000 г
Материал корпуса: пластик
Тип вилки: США, ЕС

Частота: 15 МГц, 30 МГц, 40 МГц, 50 МГц, 60 МГц

JDS6600-15M/JDS6600-30M/JDS6600-40M/JDS6600-40M/JDS6600-50M/JDS6600-60M
Синусоидальная волна Частотный диапазон: 0-15 МГц/для детей, на возраст от 0 до 30 МГц/0-40 МГц/0-50 МГц/0-60 МГц
Триангуляции волна частотному диапазону/прямоугольная волна Частотный диапазон: 15 МГц
Произвольная волна частота зеленый диапазон/ttl цифровой Диапазон частот волны/пульсовой волны частота: 0-6 MГц
JDS6600-15M/JDS6600-30M/JDS6600-40M/JDS6600-40M/JDS6600-50M/JDS6600-60M
Прямоугольная волна увеличение времени: ≤25ns, ≤20ns, ≤15ns, ≤15ns, ≤15ns
Дискретность частоты: 0,00000001 Гц
Защита: защита от всех выходных сигналов может работать под микросхема с защитой от короткого замыкания условия нагрузки а-ля 60ые

Примечание:
Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм.
Из-за различных дисплеев и разного светильник, изображение может не показать фактический цвет изделия. Спасибо за понимание.
