Описание
Обзор: материнская плата
1. HM345-это небольшой генератор сигналов с двумя выходами, один канал может генерировать частоту 10 кГц, рабочий цикл Регулируемый импульсный сигнал; другой канал может генерировать импульсный сигнал от 1 кГц до 68 МГц;
2. Модуль прост в использовании, данные о частоте ввода с помощью кнопки, и немедленно обновляет выходную частоту.
Область применения:
● Генератор сигналов;
● Прибора;
● Управления двигателем постоянного тока;
Технические данные:
1, импульсный 1 диапазон сигнала: 1 ~ 10000 Гц (импульсный сигнал)
2, импульсный 1 рабочий цикл диапазон: 0 ~ 100.0% (рабочий цикл)
3, пульс 1 амплитуда сигнала: 5 В постоянного тока (максимальная амплитуда 5.0в)
4, импульсный 2 Диапазон сигнала: 1 ~ 68000 кГц (импульсный сигнал)
5, импульсный 2 Диапазон цикла: 50.0% (рабочий цикл)
6, пульс 2 амплитуды сигнала: 5 В постоянного тока (максимальная амплитуда 5.0в)
7, точность импульсного сигнала 2: <1% %
8, рабочее напряжение: 7 ~ 12 В постоянного тока
9, рабочий ток: <50 мА
10, Размер изделия: 57 мм * 45 мм * 20 мм (длина * ширина * высота)
Описание интерфейса и связанные с ним операции
Интерфейс P1 (блок питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
P2 интерфейс
PWM: 1-й импульсный сигнал ().
Выход: 2-й импульсный сигнал ().
GND: отрицательный источник питания.
Описание кнопок
Удовольствие: (выберите бит операции для настройки данных) или (нажмите для сохранения параметров настройки).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Добавить: автономный ключ.
SUB: самоуменьшающийся ключ.
Отображение интерфейса и инструкции по эксплуатации:

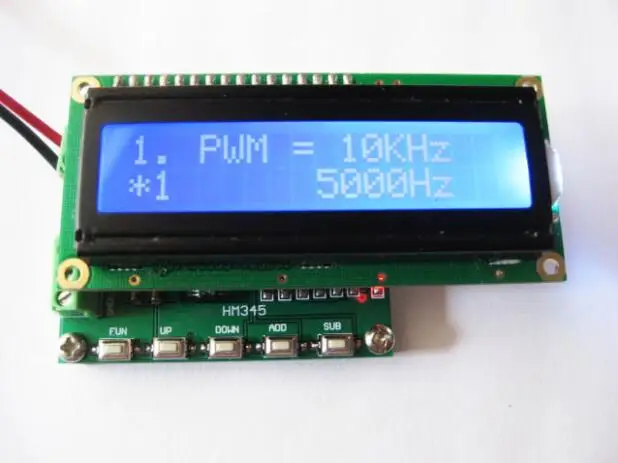

6,1, установите частоту импульсного сигнала
Интерфейс дисплей:
Первая линия "1. PWM = 10 K"
Вторая линия "* 1 1000 Гц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
Суб: самоуменьшающийся ключ;

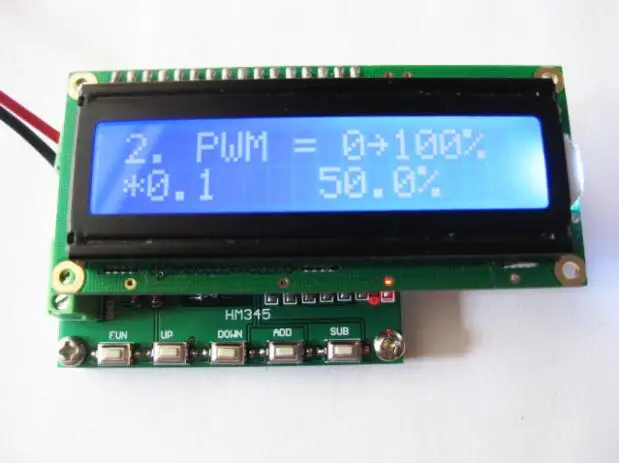

6,2, установите импульсный сигнальный рабочий цикл
Интерфейс дисплей:
Первая линия "2. PWM = 0-> 100%"
Вторая линия "* 0,1 50.0%"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
Суб: самоуменьшающийся ключ;
6,3, выходной Высокочастотный импульсный сигнал
Интерфейс дисплей:
Первая линия "3. POUT = 68 МГц"
Вторая линия "* 1 800000 Гц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
Суб: самоуменьшающийся ключ;
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
