Описание

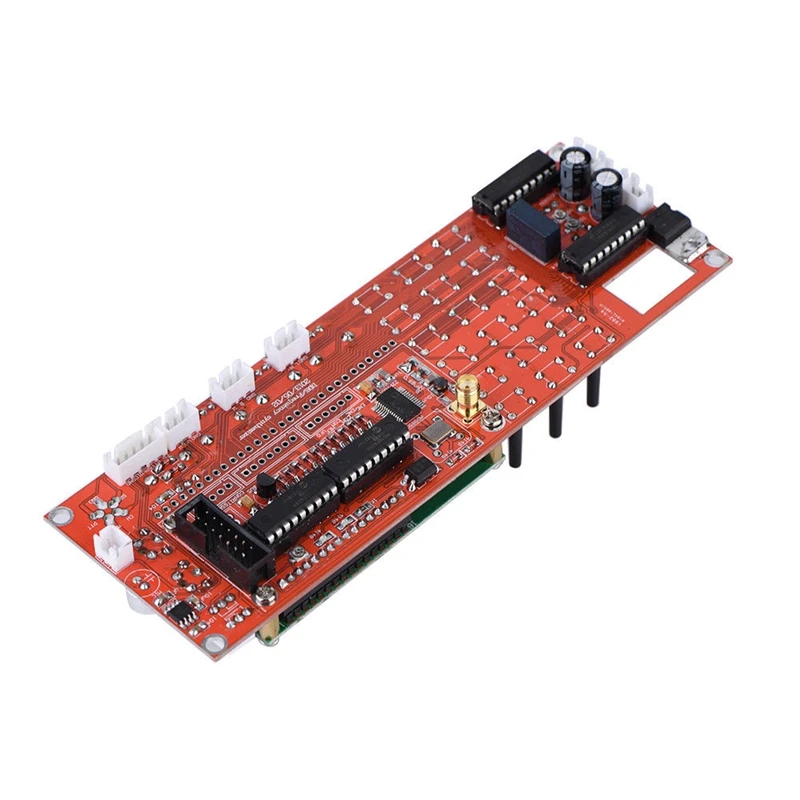

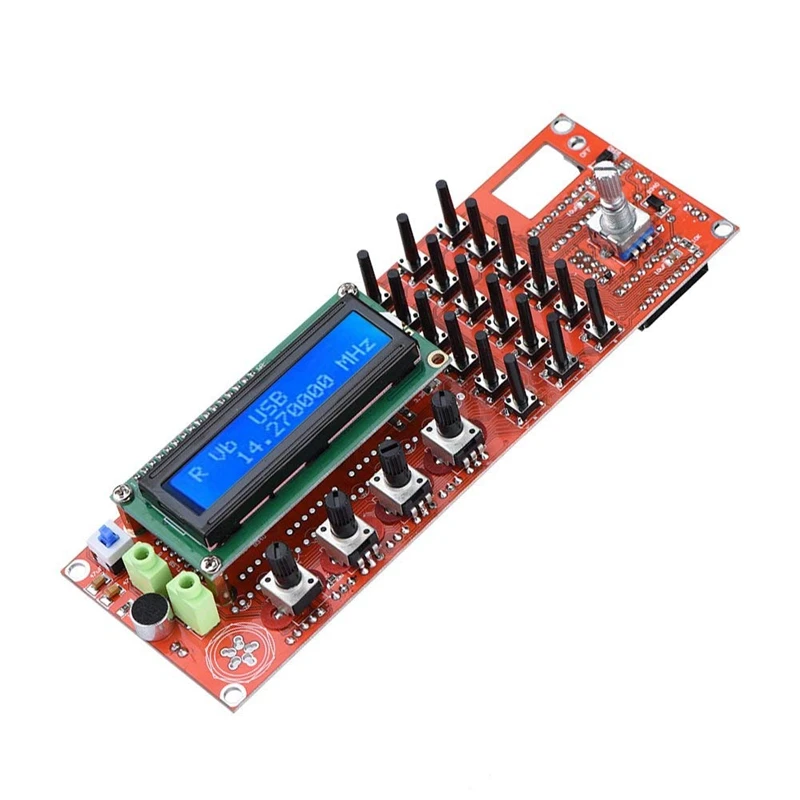

Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации. поддерживает 0 ~ 55 МГц непрерывную регулировку на 1 Гц шаг. вход 12 В (Примечание продавца: мы также предоставляем упрощенную версию, с входом 8 ~ 9 в). С прямым цифровым входом частоты. С потенциометром громкости звука. С усилителем. Потенциометр регулировки усиления. С потенциометром AGC. S-светодиодный дисплей. Стоячий волновой светодиодный дисплей. Материал печатная плата монтажа
Ключи и интерфейсы подключения: ENC: переключатель кодировщика. MEM: переключатель для режима памяти. VFO: переход от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW, и ВКЛ и вкл... RIT: тонкая настройка до Частоты приема. отдельно Кол-во: Набор функций. KB-1 и KB-2 имеют общий Общий контакт, но не является GND.
Частотный дисплей: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ). TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ). частота, запрограммированная в DDS, рассчитывается как показано ниже. RX = ABS (RX_DDS_FREQ). TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ). RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примечания: система DDS CLK: может использовать Частотный тестер для получения генератора 30 МГц, умножите протестированное значение на 6, затем поставьте здесь многократное значение. При использовании AD9851 сделайте исходную настройку на 180000000. FREQ смещения: можно установить как + или-. Поверните переключатель кодировщика для изменения значения, нажмите клавишу шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) смещенная частота должна быть выше 0 (ноль).
Как работать: нажмите CAL, включите питание, затем мы входим в экран настройки. Отпустите/отпустите кал. A: Включите 6 XREFCLE: Настройка чип часы режим, регулировка частоты кодирования настройки. AD9851 Установите в 6-частота умножения, AD9850 Установите в 1 частоту умножения. Нажмите CAL, затем быстро отпустите, чтобы войти в следующий шаг B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. AD9851 набор на генератор 6-умножьте канал, AD9850 набор по фактическим объемом производства осциллятор. Нажмите CAL, затем быстро отпустите, чтобы войти в Шаг C.
C: MIN_RX_DDS_FREQ: установка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы войти в шаг E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: настройка частоты смещения. Например, установите 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг H.
H: мультипликатор: умножение для частоты. Следует установить как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Цвет: красный
Материал печатная плата монтажа
Посылка содержание
1 x генератор сигналов DDS
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
Ключи и интерфейсы подключения: ENC: переключатель кодировщика. MEM: переключатель для режима памяти. VFO: переход от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW, и ВКЛ и вкл... RIT: тонкая настройка до Частоты приема. отдельно Кол-во: Набор функций. KB-1 и KB-2 имеют общий Общий контакт, но не является GND.
Частотный дисплей: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ). TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ). частота, запрограммированная в DDS, рассчитывается как показано ниже. RX = ABS (RX_DDS_FREQ). TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ). RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примечания: система DDS CLK: может использовать Частотный тестер для получения генератора 30 МГц, умножите протестированное значение на 6, затем поставьте здесь многократное значение. При использовании AD9851 сделайте исходную настройку на 180000000. FREQ смещения: можно установить как + или-. Поверните переключатель кодировщика для изменения значения, нажмите клавишу шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) смещенная частота должна быть выше 0 (ноль).
Как работать: нажмите CAL, включите питание, затем мы входим в экран настройки. Отпустите/отпустите кал. A: Включите 6 XREFCLE: Настройка чип часы режим, регулировка частоты кодирования настройки. AD9851 Установите в 6-частота умножения, AD9850 Установите в 1 частоту умножения. Нажмите CAL, затем быстро отпустите, чтобы войти в следующий шаг B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. AD9851 набор на генератор 6-умножьте канал, AD9850 набор по фактическим объемом производства осциллятор. Нажмите CAL, затем быстро отпустите, чтобы войти в Шаг C.
C: MIN_RX_DDS_FREQ: установка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы войти в шаг E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: настройка частоты смещения. Например, установите 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг H.
H: мультипликатор: умножение для частоты. Следует установить как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Цвет: красный
Материал печатная плата монтажа
Посылка содержание
1 x генератор сигналов DDS
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
|
Примечание:
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что стиль такой же, как показано на изображениях, но в разных телах он отличается от модели.
2. сравните размеры деталей с вашими, могут быть различия в 2-4 см из-за ручного измерения одежды, благодаря всем измерениям в см и десяти см в см 1 см = 0,39 дюйма
Способы оплаты:
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2 Если вы не можете оплатить сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
Отгрузка:
1) доставка по всему миру (за исключением некоторых стран и APO/FPO)
DHL UPS TNT FedEx занимает от 3 до 7 дней, EMS Доставка производится в течение 8-12 дней. Доставка авиапочтой занимает от 2 до 8 недель. Но все зависит от страны доставки.
2) Время доставки услуги предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно в период праздников.
Отзывы:
1) раннее Подтверждение покупателя будет высоко оценено после получения товара.
2) поскольку ваши комментарии очень важны для развития нашего бизнеса, мы искренне приглашаем вас оставить нам положительный комментарий, если вы удовлетворены нашим продуктом и обслуживанием.
3) Свяжитесь с нами, прежде чем оставить отрицательный или нейтральный комментарий. Мы будем работать с вами, чтобы решить любую проблему. Спасибо за понимание!
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что стиль такой же, как показано на изображениях, но в разных телах он отличается от модели.
2. сравните размеры деталей с вашими, могут быть различия в 2-4 см из-за ручного измерения одежды, благодаря всем измерениям в см и десяти см в см 1 см = 0,39 дюйма
Способы оплаты:
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2 Если вы не можете оплатить сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
Отгрузка:
1) доставка по всему миру (за исключением некоторых стран и APO/FPO)
DHL UPS TNT FedEx занимает от 3 до 7 дней, EMS Доставка производится в течение 8-12 дней. Доставка авиапочтой занимает от 2 до 8 недель. Но все зависит от страны доставки.
2) Время доставки услуги предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно в период праздников.
Отзывы:
1) раннее Подтверждение покупателя будет высоко оценено после получения товара.
2) поскольку ваши комментарии очень важны для развития нашего бизнеса, мы искренне приглашаем вас оставить нам положительный комментарий, если вы удовлетворены нашим продуктом и обслуживанием.
3) Свяжитесь с нами, прежде чем оставить отрицательный или нейтральный комментарий. Мы будем работать с вами, чтобы решить любую проблему. Спасибо за понимание!
Характеристики
- Бренд
- MiLESEEY
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- DDS signal generator
- Material
- PCB
