DDS генератор сигналов 0~ 55 МГц для цифровое Любительское радио ssb6,1 приемопередатчик VFO SSB (от 2189 руб.)

Описание

DDS генератор сигналов 0~ 55 МГц для цифровое Любительское радио ssb6,1 приемопередатчик VFO SSB

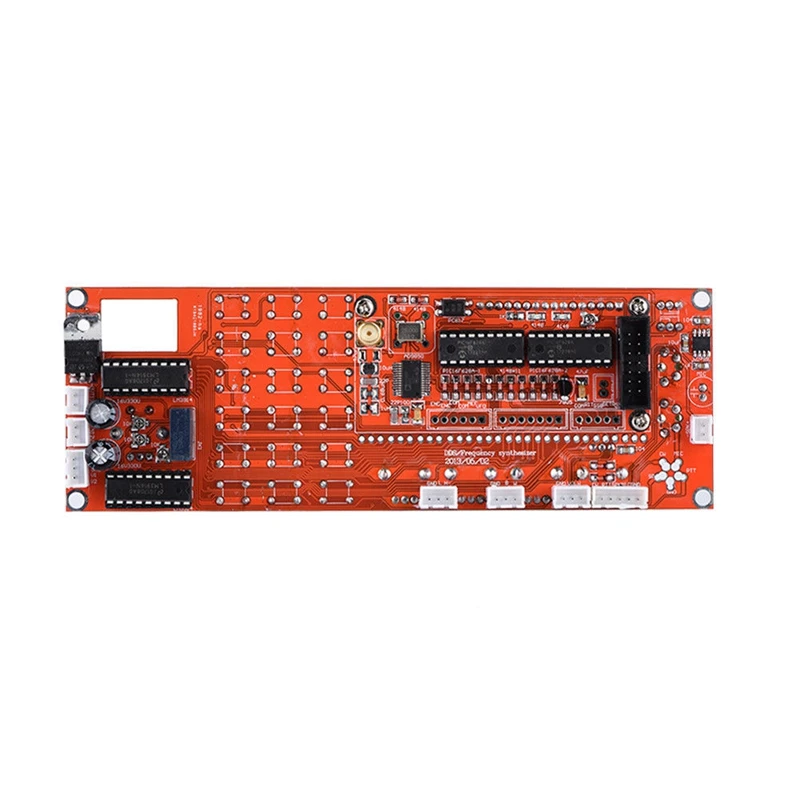

Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации. поддерживает 0 ~ 55 МГц непрерывную регулировку на 1 Гц шаг. вход 12 В (Примечание продавца: мы также предоставляем упрощенную версию, с входом 8 ~ 9 в). С прямым цифровым входом частоты. С потенциометром громкости звука. С усилителем. Потенциометр регулировки усиления. С потенциометром AGC. S-светодиодный дисплей. Стоячий волновой светодиодный дисплей. Материал печатная плата монтажа
Ключи и интерфейсы подключения: ENC: переключатель кодировщика. MEM: переключатель для режима памяти. VFO: переход от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW, и ВКЛ и вкл... RIT: тонкая настройка до Частоты приема. отдельно Кол-во: Набор функций. KB-1 и KB-2 имеют общий Общий контакт, но не является GND.

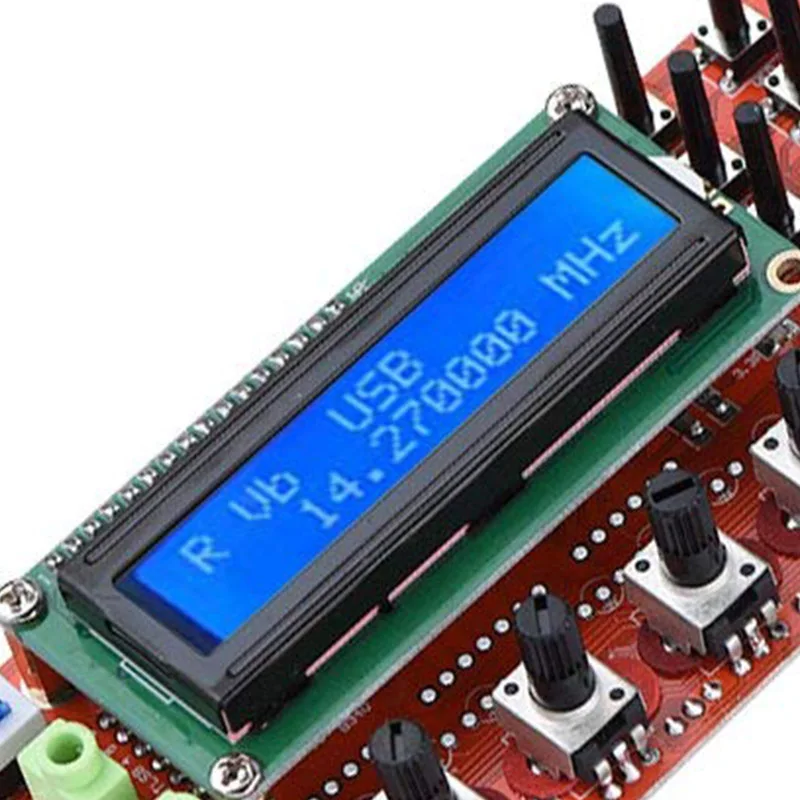

Частотный дисплей: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ). TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ). частота, запрограммированная в DDS, рассчитывается как показано ниже. RX = ABS (RX_DDS_FREQ). TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ). RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примечания: система DDS CLK: может использовать Частотный тестер для получения генератора 30 МГц, умножите протестированное значение на 6, затем поставьте здесь многократное значение. При использовании AD9851 сделайте исходную настройку на 180000000. FREQ смещения: можно установить как + или-. Поверните переключатель кодировщика для изменения значения, нажмите клавишу шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) смещенная частота должна быть выше 0 (ноль).
Как работать: нажмите CAL, включите питание, затем мы входим в экран настройки. Отпустите/отпустите кал. A: Включите 6 XREFCLE: Настройка чип часы режим, регулировка частоты кодирования настройки. AD9851 Установите в 6-частота умножения, AD9850 Установите в 1 частоту умножения. Нажмите CAL, затем быстро отпустите, чтобы войти в следующий шаг B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. AD9851 набор на генератор 6-умножьте канал, AD9850 набор по фактическим объемом производства осциллятор. Нажмите CAL, затем быстро отпустите, чтобы войти в Шаг C.
C: MIN_RX_DDS_FREQ: установка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы войти в шаг E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: настройка частоты смещения. Например, установите 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг H.
H: мультипликатор: умножение для частоты. Следует установить как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Цвет: красный
Материал печатная плата монтажа
Посылка содержание
1 x генератор сигналов DDS
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
