DDS генератор сигналов счетчик 60 МГц двухканальный функция произвольной синусоидальной формы волны qyh

Описание

Цифровой DDS генератор сигналов счетчик 60 МГц двухканальный функция произвольной формы импульса частота развертки метр JDS6600 ЕС Plug

Руководство и программное обеспечение для загрузки программного обеспечения:
Http://www.mediafire.com/folder/po50rpy38hvbw/JDS6600_Signal_Generator
Описание:
Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций, таких как генератор сигналов, генератор сигналов произвольной формы, генератор импульсов, развертки, счетчик и частотомер и т. Д. инструмент принимает технологию прямой цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.
Особенности:
Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.
Возможность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые ключи вместо обычных пластырей, высокая чувствительность и удобство в эксплуатации.
Модель, продаваемая по этой ссылке, составляет JDS6600-60M, максимальная Синусоидальная частота 60 МГц, а максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 битное вертикальное разрешение.
Полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница.
60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит.
Высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0,01 uhz.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 2mVpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%.
Функция развертки: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; направления вперед, назад и круглые поездки развертки.
С импульсными поездами функция серийного вывода: позволяет единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, положительный/отрицательный импульс ширины и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.
-9,99 V ~ 9,99 V DC диапазон смещения, разрешение смещения: 0,01 V.
С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
Функция хранения: может хранить 100 групп параметров, заданных пользователем, и извлекать их в любое время.
Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция произвольного изменения волн: пользователь может изменить произвольную волну на ПК, а затем загрузить для вывода с инструмента.
Функция связи: ПК может использоваться для управления прибором.
С выходной защитой от короткого замыкания: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Квадратный Диапазон частот: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольный диапазон частот волны: 0 ~ 6 МГц

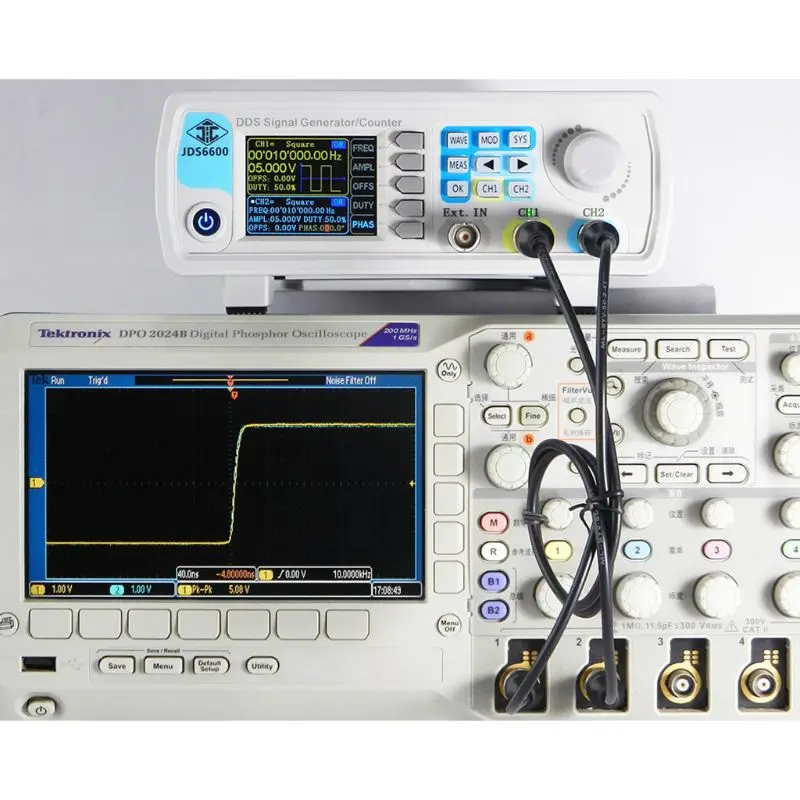

Время квадратного подъема: ≤10nS
Диапазон регулировки ширины импульса: 30-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
Сигналов Технические характеристики:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.
Вертикальное разрешение волны: 14 бит
Частота дискретизации сигналов: 266 MSa/s
Длина волны: 2048 точек
Подавление синусоидальных гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Синусоидальное полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратные и импульсные (квадратные): ≤5%
Квадратный и импульсный диапазон (пульс): 0,1-99.9%
Рампа волна-линейность: ≥98% (0,01 Гц ~ 10 кГц)
Выход Технические характеристики:
Амплитудный диапазон: частота <10 МГц, 0-20VPP; 30 МГцРазрешение амплитуды: 1 мВ
Стабильность амплитуды: ± 5%/5 ч
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Технические характеристики:
Выходное сопротивление: 50Ω±10% (Типичный)
Защита: короткое замыкание 60 S не будет повреждено
DC офсетной печати:
Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 вРазрешение смещения: 0,01 в
Фазы Технические характеристики:
Диапазон регулировки фаз: 0 ~ 359.9o
Фазы Разрешение: 0.1o
Ttl/COMS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1-10 в
Рост уровня/время падения: ≤20ns
Внешние функции измерения:
Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция частотомера-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s
Функция счетчика-область подсчета: 0-4294967295
Функция счетчика: 2 режима соединения, DC и AC
Функция счетчика-режим подсчета: ручная работа.
Диапазон входного напряжения сигнала: 2-20 Vpp
Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)
Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)
Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревна
Время сдвига: 0,1 s ~ 999,9 s
Диапазон настройки: произвольный набор между начальной точкой и стоп-точками
Направление сдвига: вперед, назад и круглый ход
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: 00-99 (извлеките 00 размещайте данные по умолчанию)
Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию 15 групп)

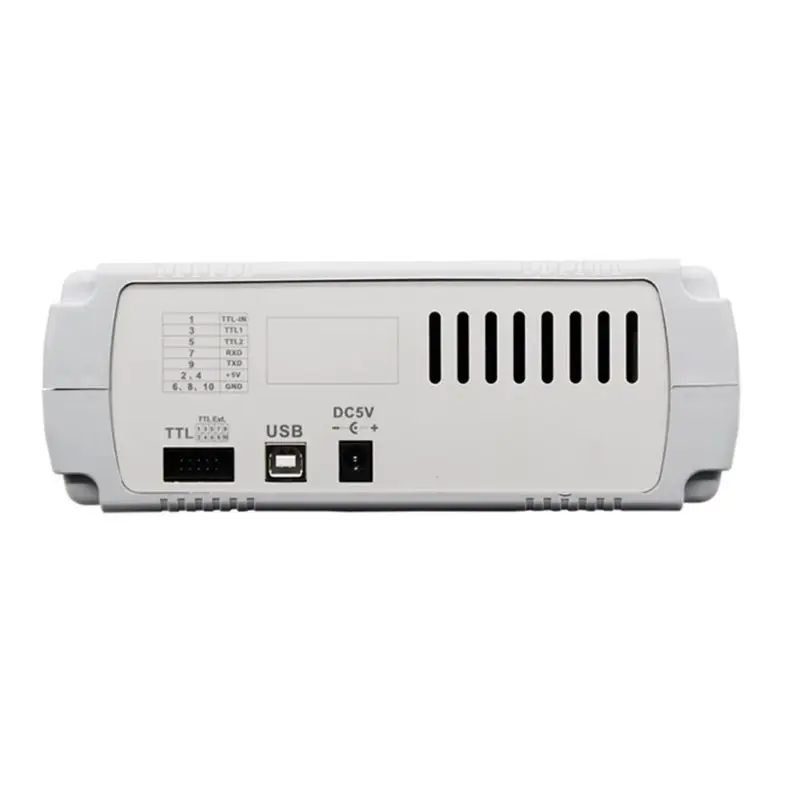

Режим интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.
Скорость связи: стандарт: 115200 bps
Протокол связи-принять команду: режим линии, открытый протокол
Источник питания: DC 5 V±0. 5 V
Процесс производства: технология поверхностного монтажа, масштабная интегральная схема, высокая надежность, длительный срок службы
Пользователь может включить или выключить с помощью процедуры
Рабочие характеристики: Полная кнопка работы, регулятор непрерывной регулировки
Условия окружающей среды: 990 г
Размеры: 24x21x9,5 см
Посылка список:
1 * генератор сигналов DDS
1 * CD-плеер
1 * Адаптер питания (In: EU Plug, Out: 5.0V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
1 * Инструкция по эксплуатации＞10>
