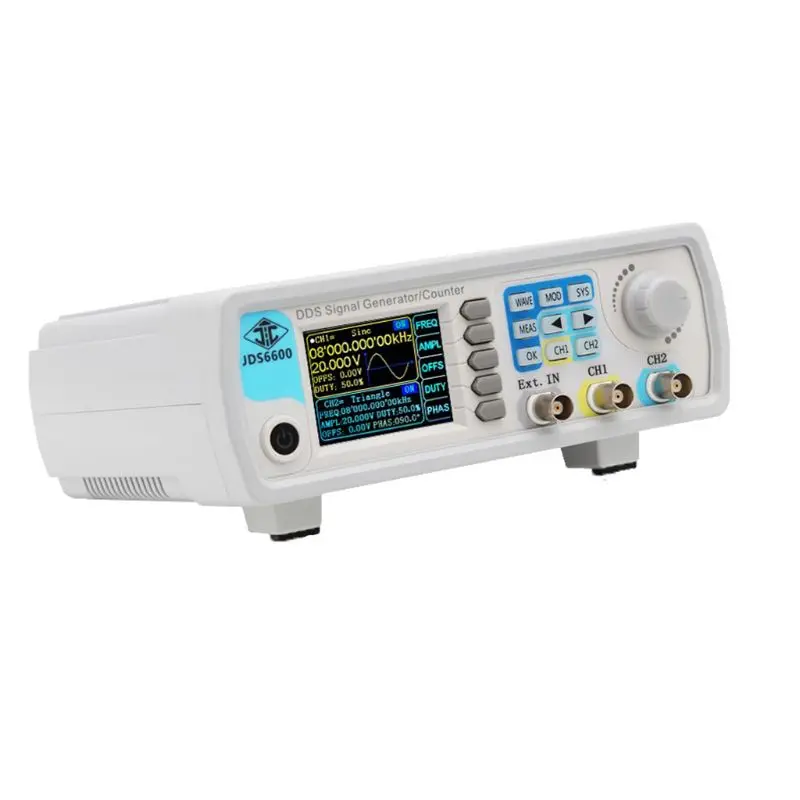

DDS генератор сигналов счетчик 60 МГц двухканальный функция произвольной синусоидальной формы

Описание

Цифровой DDS генератор сигналов счетчика 60 МГц двухканальный Функция произвольной формы импульса развертки частотомер JDS6600 штепсельная вилка европейского стандарта

Руководство и ПК загрузка программного обеспечения ссылки:
Http://www.mediafire.com/folder/po50rpy38hvbw/JDS6600_Signal_Generator
Описание:
Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций, таких как генератор сигналов, генератор сигналов произвольной формы, генератор импульсов, развертки, счетчик и частотомер и т. Д. инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.
Особенности:
Принять 320*240 2,4 "TFT цветной ЖК-дисплей дисплей, одновременное отображение параметров CH1 и CH2.
Возможность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые клавиши вместо традиционных накладных клавиш, высокая чувствительность и удобство в эксплуатации.
Модель, продаваемая по этой ссылке, составляет JDS6600-60M, максимальная Синусоидальная частота 60 МГц, а максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 битное вертикальное разрешение.

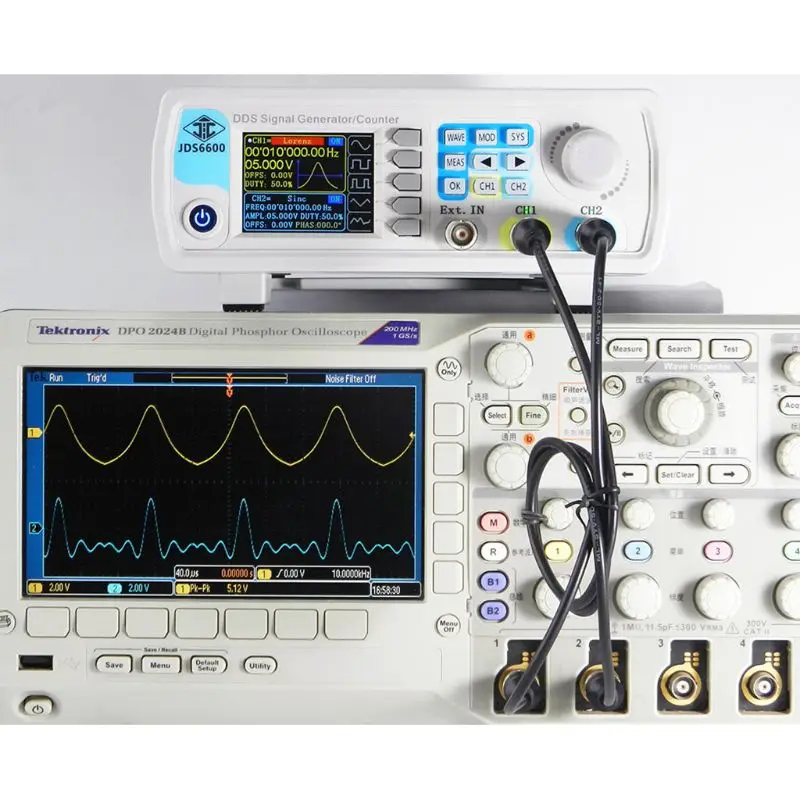

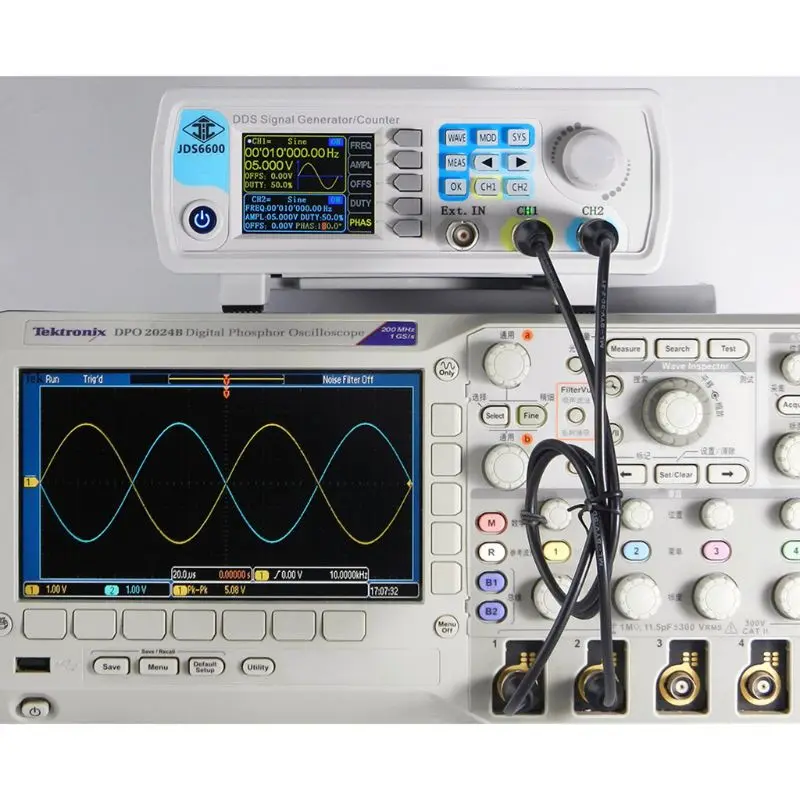

Полностью независимый двойной выходной канала, синхронизация в эксплуатации и регулируемый разность фаз.
60 групп произвольной волны Функция хранения, устройство чтения карт памяти позволяет достичь глубины резкости, каждая группа 2048 * 14bits.
Высокая частота Точность и разрешение: точность частоты до 10 ^ (-6), общая диапазон частот разрешение 0.01uHz.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1mV, амплитуда диапазон 2mVpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%.
Функция развертки: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; направления вперед, назад и круглые поездки развертки.
С импульсными поездами функция серийного вывода: позволяет единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, позитивную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц диапазон частот.
-9,99 V ~ 9,99 V ДИАПАЗОН СМЕЩЕНИЯ постоянного тока, разрешение смещения: 0,01 V.
С цифровым функция сигнала, CMOS Выходной диапазон 0 ~ 10 V.
Функция хранения: может хранить 100 групп параметров, заданных пользователем, и извлекать их в любое время.
Функции счетчика: с постоянного и переменного тока режимы связи.
Произвольная функция редактирования волн: пользователь может редактировать произвольную волну на ПК и затем скачивать на выход из прибора.
Функция связи: ПК может использоваться для управления прибором.
С выходной защитой от короткого замыкания: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Квадратный Диапазон частот: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольный диапазон частот волны: 0 ~ 6 МГц
Время квадратного подъема: ≤10nS
Диапазон регулировки ширины импульса: 30nS-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
Сигналов Технические характеристики:
Форма волны: Синусоидальная, квадратная, треугольная, импульсная (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, Полуволновая, полноволновая, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.
Вертикальное разрешение формы волны: 14 бит
Частота дискретизации формы волны: 266 MSa/s
Длина формы волны: 2048 точек
Син-гармоническое подавление: ≥45dBc (<1 МГц); = "" ≥40dbc (1 = "" МГц ~ 20 = "" МГц) = "">1>
Син-полное гармоническое искажение по уровню поверхности: <0.8% (20 Гц ~ 20 = "" кГц, 0dbm) = "">0.8%(20>
Квадратный и импульсный перепад (квадратный): ≤5%
Квадратный и импульсный диапазон (импульсный): 0,1-99.9%
Линейность волны рампы: ≥98% (0,01 Гц ~ 10 кГц)
Выход Технические характеристики:
Амплитуда диапазон: частота <10 МГц, 0-20vpp;>10mhz，0-20vpp;>＞10>
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 5%/5 ч
Амплитуда плоскость: ± 5% (<10 МГц); = "" ± 10% (= ""> 10 МГц)
Сигналов Технические характеристики:
Выходное сопротивление: 50Ω±10% (типичное)
Защита: короткое замыкание 60 S не будет повреждено
DC офсетной печати:
Офсетная печать диапазон регулировки: Выход амплитуда> 2 V-9,99 V ~ 9,99 V; 0,2 V
Офсетная печать Разрешение: 0,01 V
Фазы Технические характеристики:
Диапазон регулировки фазы: 0 ~ 359.9o
Фазы Разрешение: 0.1o
Ttl/COMS выход:
Низкий уровень по уровню поверхности: <0,3 v = "">0.3>
Высокий уровень: 1-10 в
Время подъема уровня/падения: ≤20ns
Внешние функции измерения:
Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция частотомера-Точность измерения: время затвора непрерывно регулируется между 0,01 S ~ 10 s
Функция счетчика-область подсчета: 0-4294967295
Режим счетчика с функцией соединения: 2 режима соединения, постоянный ток и переменный ток
Функция счетчика-режим подсчета: ручная работа.
Диапазон напряжения входного сигнала: 2-20 Vpp
Измерение ширины импульса: 0,01 US (разрешение), 20 s (максимальное время измерения)
Измерение периода: 0,01 US (разрешение), 20 s (максимальное время измерения)
Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: линейный развертки, бревна развертки
Время развертки: 0,1 с ~ 999,9 с
Диапазон настройки: произвольно устанавливается между начальной и стоп-точками
Направление развертки: вперед, назад и круглый ход
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: от 00 до 99 (извлечение 00 размещенных данных в состоянии увеличения по умолчанию)
Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию повышение 15 групп)
Режим интерфейса: USB-последовательный интерфейс
Интерфейс расширения: есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.
Скорость связи-принять стандарт: 115200 бит/с
Протокол связи-принять команду: режим линии, открытый протокол
Источник питания: DC 5 В ± 0,5 В
Процесс производства: технология поверхностного монтажа, масштабная интегральная схема, высокая надежность, длительный срок службы
Пользователь может включить или выключить с помощью процедуры
Эксплуатационные характеристики: полный кнопкой, ручка плавная регулировка
Условия окружающей среды: 990 г
Размеры: 24x21x9,5 см
Посылка список:
1 * генератор сигналов DDS
1 * CD-плеер
1 * Мощность адаптер (в: штепсельная вилка европейского стандарта, выход: 5.0V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
1 * Инструкция по эксплуатации
