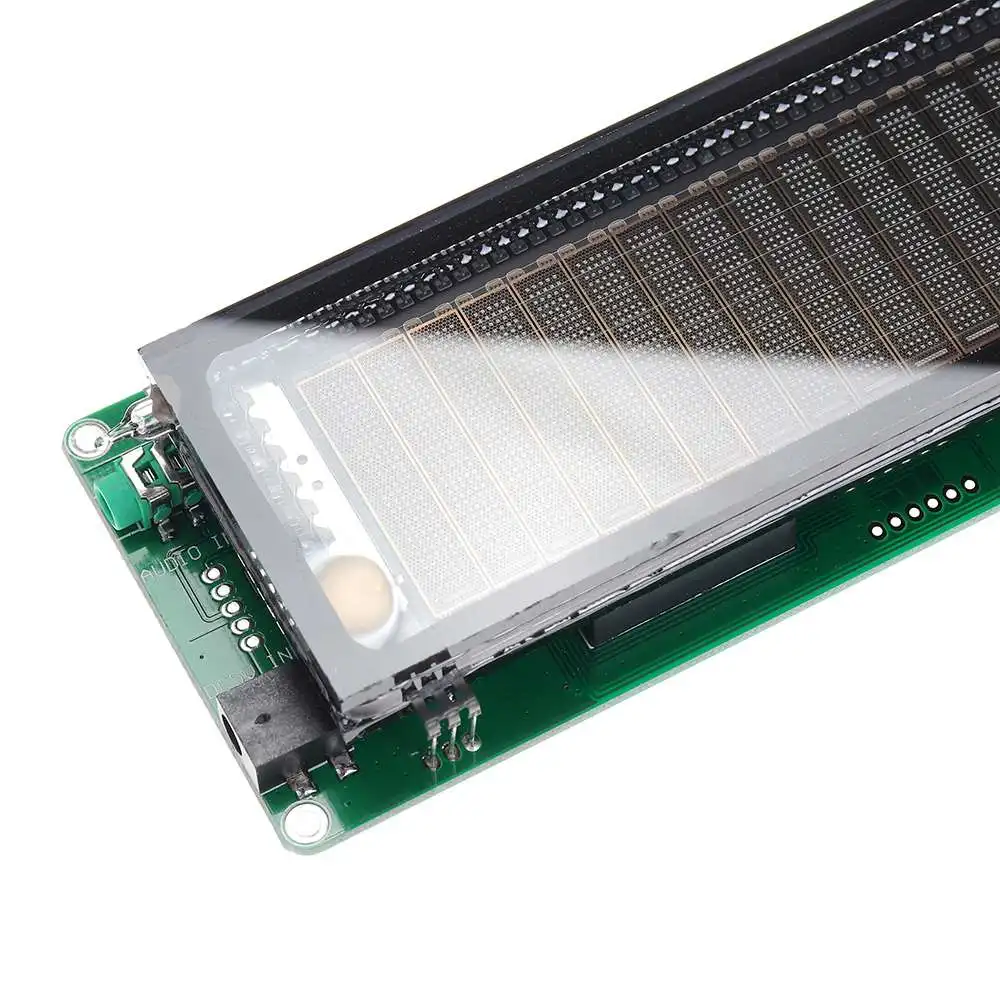

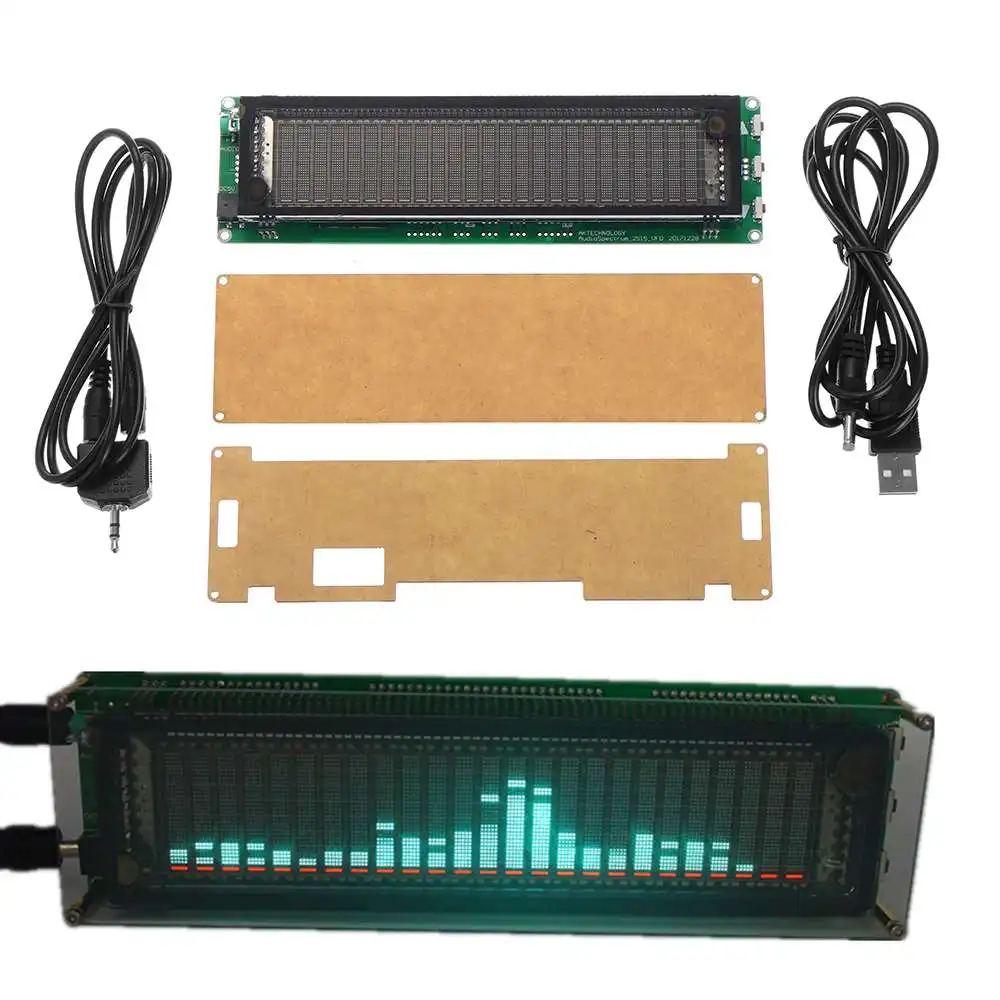

DIY AK2515 VFD набор индикаторов музыкального спектра звуковых частот 15 уровень VU метр экран усилитель дисплея доска часы Регулируемый

Описание

Размер продукта:

1. Размер печатной платы 176*50 мм.

2. Размер экрана дисплея 160*40 мм. (за исключением выступающей части всасывающей трубки)

3. Размер площади дисплея составляет около 133*25 мм.

4. Толщина всей доски около 20 мм. (штифты без выступающих компонентов, толщина пленки)

Особенности:

· Специальный VFD дисплей спектра, Разрешение 25X15.

· Поддержка 32 Гц-16 кГц частотного сканирования, обеспечивает точность каждого диапазона.

· Скорость падения светового бара, время удержания и скорость падения можно регулировать отдельно.

· Реальный выход и плавный выход I/smooth выход II выбор.

· Яркость часов можно регулировать 3 уровня.

· Расширенный функциональный интерфейс (инфракрасный, выбор источника звука, регулировка громкости двигателя, клавиша громкости, отображение громкости, управление в режиме ожидания)

· Точная функция отображения часов.

(SD2405AL встроенный кварцевый генератор, чип может гарантировать, что точность часов составляет + 5ppm (при 25 + 1 градусах Цельсия), годовая погрешность составляет менее 2,5 минут)

· Программное обеспечение AGC + Пользовательская кривая выхода, чтобы гарантировать, что входной сигнал в большой области выходного эффекта идеально.

· Пользовательский частотный дисплей, чтобы гарантировать, что даже 25 сегментов, может полностью отображать область звуковой частоты.

Никогда не должна превышать 5 V 5 V/2A рекомендуется.

Специальные операции:

Обычный режим:

1. Один клик

Чехол с крышкой вверх-изменение режима

DOWN-изменение режима

Ок-нижняя линия дисплея или нет в режиме спектра.

2. Двойной щелчок

OK-Switching real/smooth I/smooth II выход

3. Три щелчка

OK-Menu effect switch, правый-левый переход/вверх-вниз переход/Средний складной открытый.

4. Четыре щелчка

OK-функция отображения громкости ВКЛ или ВЫКЛ.

5. Пять нажатий

OK-Переключайте Расширенный выходной уровень порта, высокий или низкий уровень.

Композитный ключ

Вверх + вниз-2 секунды

A. (в режиме спектра)

Внешние порты включаются или выключаются (включая инфракрасный интерфейс, интерфейс выбора источника звука, интерфейс управления двигателем громкости, интерфейс ключа громкости, интерфейс управления в режиме ожидания).

B. (в режиме часов)

Переключайте эффект отображения часов.

Вверх + вниз + OK-2 секунды, введите экран самопроверки программы, нажмите кнопку OK 1 секунду, чтобы выход.

Вверх + вниз + ОК-5 секунд, введите инфракрасный, обучаемый, нажмите кнопку ОК, чтобы выход за 1 секунду.

Вверх + вниз + OK-10 секунд, инфракрасный код восстановления заводские настройки (по умолчанию Tmall инфракрасный пульт дистанционного управления).

Нажмите и удерживайте кнопку

Режим работы (или режим ожидания) Яркость увеличивается

(Обратите внимание, если вам нужно увеличить до самого яркого уровня, нажмите около 10 секунд, если яркость в режиме ожидания слишком высока, это вызовет неровность VFD, высокий уровень яркости не рекомендуется).

Режим понижения яркости (или режим ожидания).

Режим настройки скорости: (в обычном режиме нажмите кнопку в течение 2 секунд, чтобы войти, нажмите кнопку в течение 2 секунд для выхода).

OK-

A. Скорость падения светового бара (15 опционально)

B. Время удержания Холма (15 опционально)

C. Скорость падения Холма (15 опционально)

D. Выбор выхода (реальный выход/Гладкий I выход/Гладкий II выход)

Петля в этих функциях.

Увеличение времени, снижение скорости.

Понижение времени, увеличение скорости.

Режим настройки часов: (в обычном режиме нажмите кнопку в течение 5 секунд, чтобы войти, нажмите кнопку в течение 2 секунд, чтобы выход).

Один клик

OK-Переключение часов/мин/сек/год/месяц/день

Часы/минуты/сек/год/месяц/день увеличение.

Вниз-часы/мин/сек/год/месяц/день снижение.

Другое рабочие функции:

Заводским настройкам по умолчанию

Ок-10 секунд.

Важные Примечания:

(VFD) вакуумный флуоресцентный дисплей является трубкой дисплея и от развития вакуумной электроники, электроны, излучаемые катодом (тип прямого нагрева, именуемый нитью) и ускоряет управление воротами,

Электроны на стеклянной подложке напечатаны на электроде, аноде фосфора и сетке и стеклянной крышке. Он использует Электронный ударопрочный фосфор, чтобы сделать фосфорное свечение, это своего рода само светящееся устройство дисплея.

1. Из-за условий работы VFD, есть высокое напряжение постоянного тока около 38 в, так что не прикасайтесь к контактам VFD, когда он работает.

2. Из-за особенностей VFD, длинная Рабочая яркость будет ослаблена, поэтому она будет неровной, это нормальное явление.

3. Поскольку модуль часов выбран, если нет установленного модуля часов, то соответствующие инструкции по функции часов являются неправильными.

4. когда нет функции часов, нет ввода сигнала и работы кнопки, войдет в режим ожидания и отображение режима ожидания символов, во внешнем порту закрыта Настройка, через 1 минуту он закроет источник энергии накаливания и VFD Высокое напряжение. Введите состояние глубокого ожидания. Авто wakeup, когда есть вход сигнала или нажмите кнопку работы.

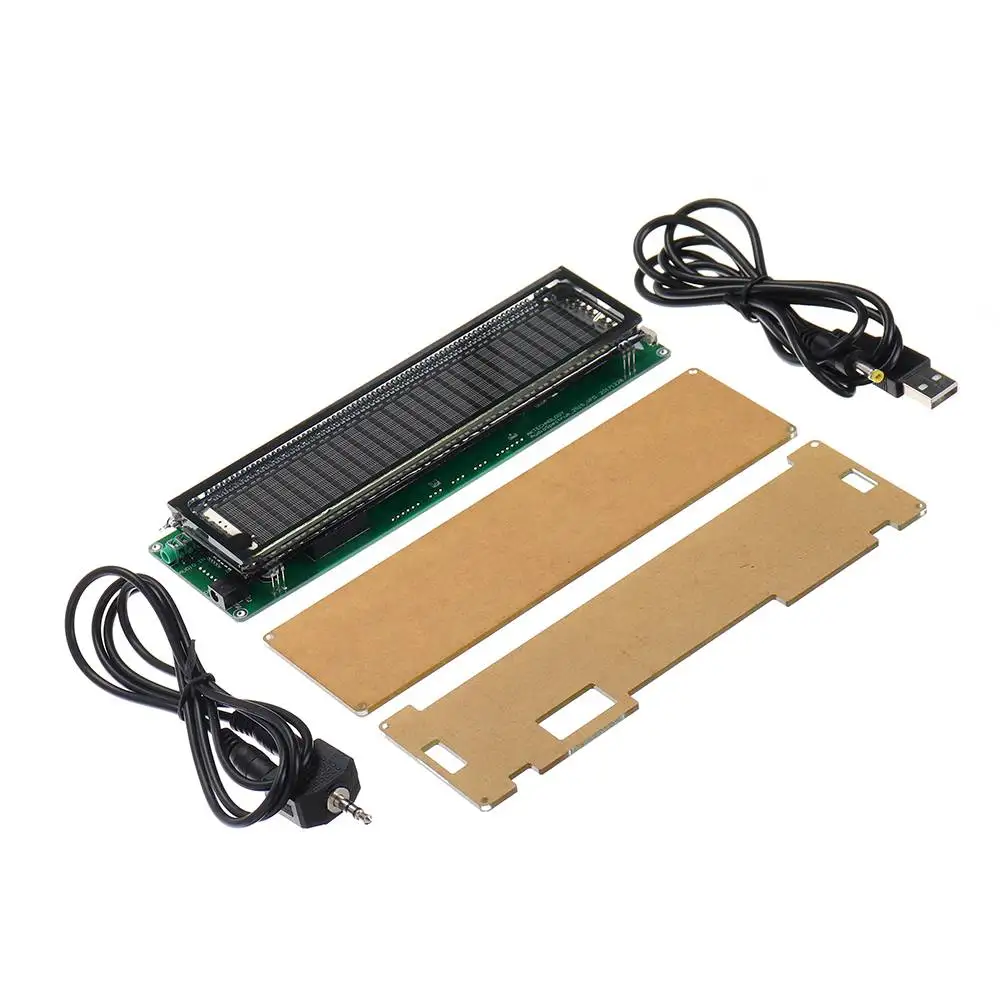

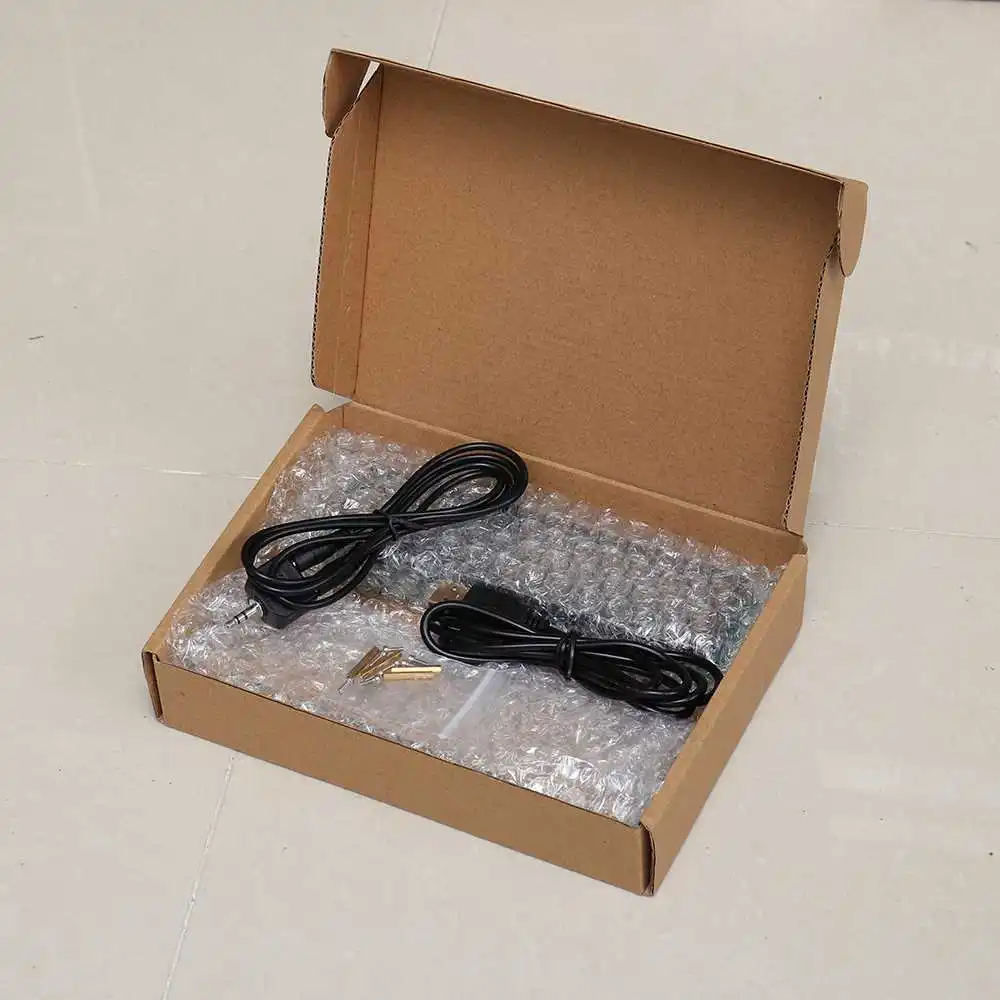

Посылка включает в себя:
1 х DIY AK2515 VFD набор индикаторов музыкального спектра звуковых частот
