DIY комплекты регулятор громкости аудио источник сигналов потенциометр предусилитель доска для усилителя динамик

Описание

Особенности:

Это комплекты, которые нужно собрать самостоятельно

Этот продукт сочетает в себе регулятор громкости, выбор аудиовхода, а также функцию инфракрасного пульта дистанционного управления. В основном используется для усилителя мощности DIY или модернизирован без функции дистанционного управления усилителя, так что он имеет инфракрасный пульт дистанционного управления.

Схема звукового сигнала и схема управления полностью изолированы без помех

Специальный регулятор MCU потенциометр двигателя и входные реле стабильные и надежные

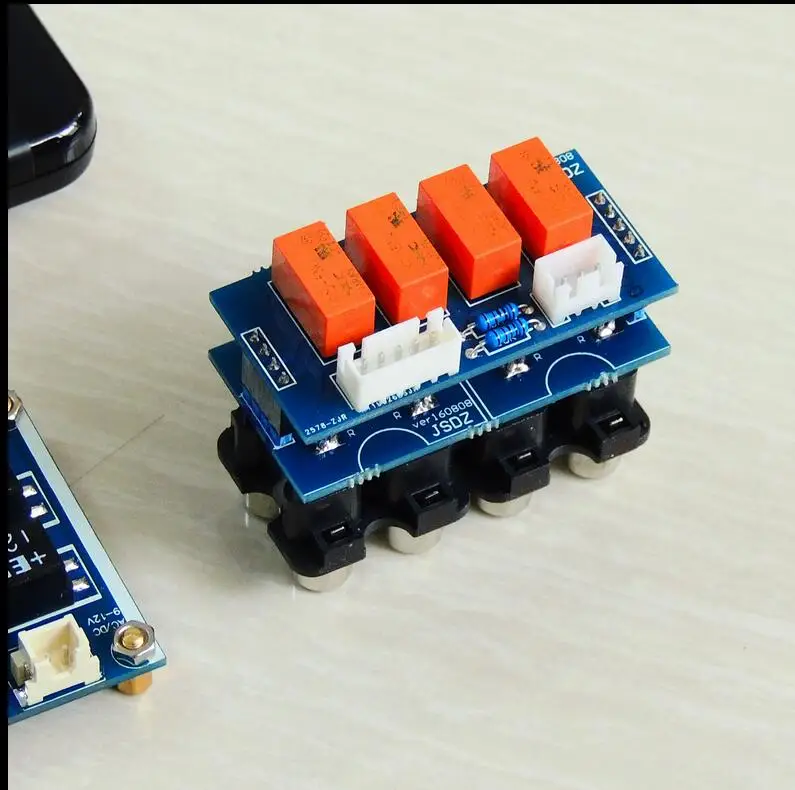

Панель управления громкостью с дискретной платой выбора входного сигнала для легкой установки

Встроенный регулятор напряжения цепи диапазон напряжения может быть AC или DC источник питания

Поддержка обучения дистанционного управления, оставляя Семь ключей для покупателей, чтобы свободно разработать

Технические характеристики:

Размеры доски для объема: длина 82 мм Ширина 51 мм 31 мм самая высокая точка

Размер платы переключателя: 91 мм * 54 мм 15 мм самая высокая точка

Размер приборной панели: 50 мм * 35 мм 31 мм самая высокая точка

Требования к напряжению: 9 V-12 V AC или DC 9 V-12 V

Горшок: B50K дуплекс

Переключение подход: 4

Инструкция:

Методы проводки звукового сигнала: Сигнал-> входы платы переключателя-> выходные клеммы панели коммутации-> входы панели управления громкостью-> выходные клеммы панели управления громкостью-> предусилитель или усилитель

Пульт дистанционного управления громкостью: нажмите на пульт дистанционного управления VOL + или-регулятор громкости двигателя вперед или назад, для достижения регулировки громкости. (Вы также можете вручную прямой поворотный потенциометр громкости)

Аудио переключатель дистанционного управления: Нажмите кнопку AV на пульте управления или ручном управлении каждый раз, когда вы нажимаете ключ входного источника сигнала переключение 1234 дорожного цикла

Посылка в комплект входит:

1 Набор DIY модульных комплектов
