DIY моделирование автоматический смеситель комплект пайки практика доска электронная сборка Устранение неполадок конкурс комплект аксессуар (от 1469 руб.)

Описание

DIY моделирование автоматический смеситель комплект пайки практика доска электронная сборка Устранение неполадок конкурс комплект аксессуар

Схема описание функции:

1. вторая отладка цепи генерации сигналов (U3) состоит из первой вставки крышки короткого замыкания в позиции "1" и "2" JP1, подключение высокого уровня VCC к четырем контактам U3, затем Регулировка осадков регулируемый резистор R22, И с помощью осциллографа наблюдите за квадратными волнами, выходящими из pin 3 U3, и сделайте его частоту 1 Гц. После отладки, пожалуйста, вытяните крышку короткого замыкания и вставьте ее в "3" и "4" JP1.

2. отладочная схема управления перемешиванием (состоит из U7, U9, U4), сначала вставьте другую крышку короткого замыкания в позиции "1" и "2" JP2, и подключите VCC высокий уровень к 3 pin U9A, А затем Отрегулируйте уточнений регулируемый резистор R29 петли 11 pin выход U9D в течение 3 секунд и кнопку в течение 3-х секунд. То есть сделать электродвигатель для перемешивания жидкостей работать в цикле "вперед 3 секунды & тире; стоп 3 секунды & тире; обратный 3 секунды & тире; стоп 3 секунды & тире; стоп 3 секунды & тире; вперед 3 секунды ". В это время цикл LED2 и LED3 "LED2 on, LED3 on & dash; LED2 off, LED3 on & dash; LED2 on, LED3 Выкл & dash; LED2 Выкл, LED3 Выкл & dash; LED2 ВКЛ., LED3 включен. "После того, как схема перемешивания отлажена нормально, пожалуйста, вытяните крышку короткого замыкания и вставьте ее в" 3 "и" 4 "JP2.
3. после того, как схема тонального сигнала Отлажена, после регулировки цепи генерации второго сигнала и схемы управления перемешиванием, используйте клавиши S2 «Десять цифр» в S3 «одна цифра», чтобы установить подходящее время перемешивания, а затем нажмите клавишу start, чтобы начать перемешивание и подсчет. Остановите работу, цифровая трубка Отображает установленное время, и звуковой сигнал «2 секунды», чтобы указать конец перемешивания. Схема зуммера-это цепь, состоящая из U12 в качестве основного компонента. Зуммер можно отрегулировать с помощью резистора R34.
4. Примечание: S1-кнопка сброса. Нажмите S1, чтобы сбросить цепь в исходное состояние. Если время перемешивания не настроено, и клавиша запуска непосредственно нажимается для перемешивания, она начинается с 99, и звуковой сигнал вызывается, чтобы указать, что время перемешивания не настроено.

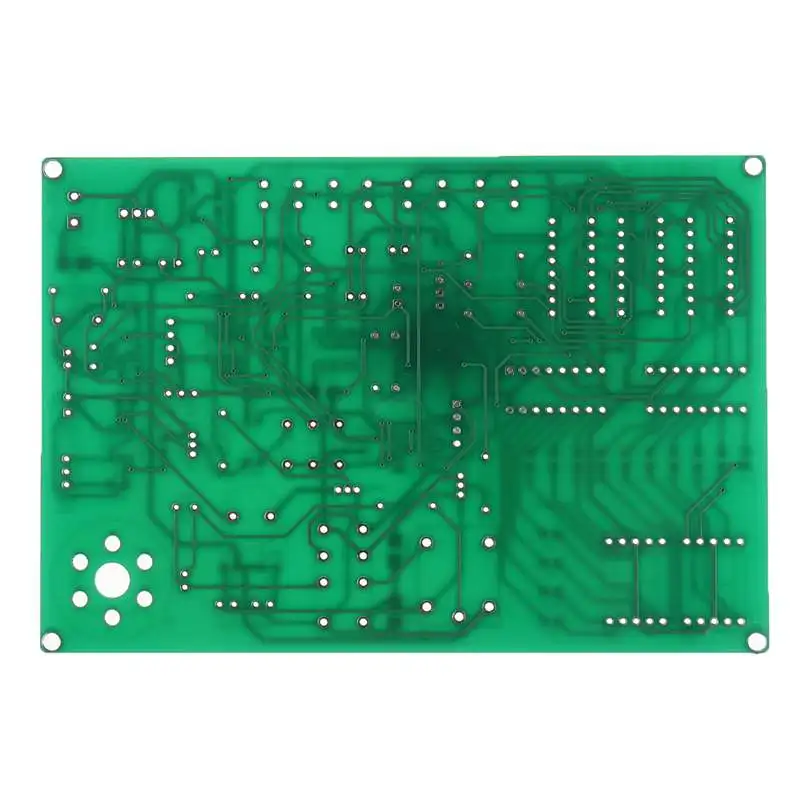

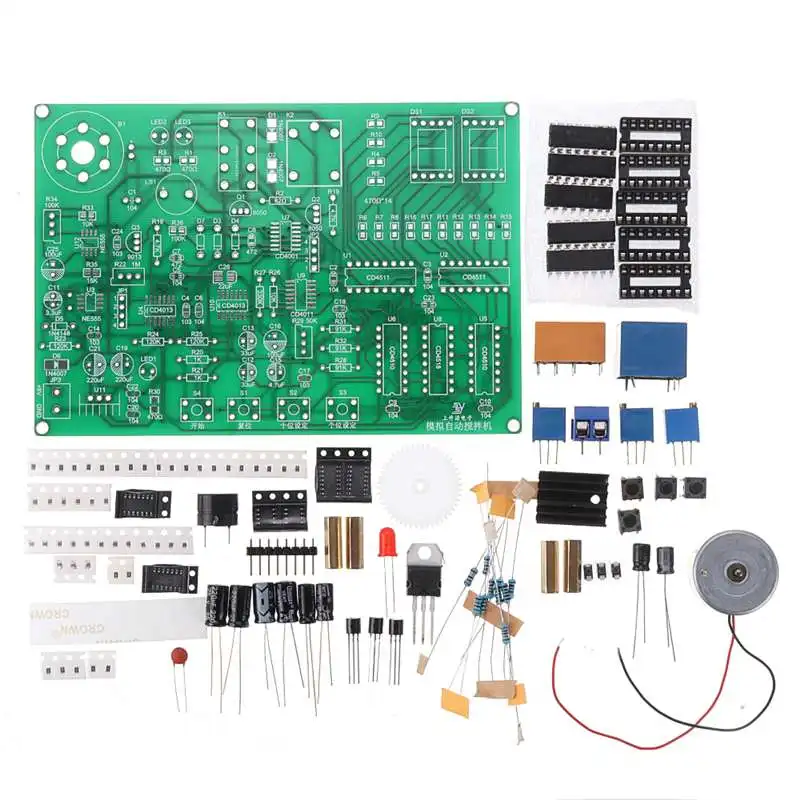

Посылка включает в себя:

1 х DIY Имитация автоматического миксера комплект
