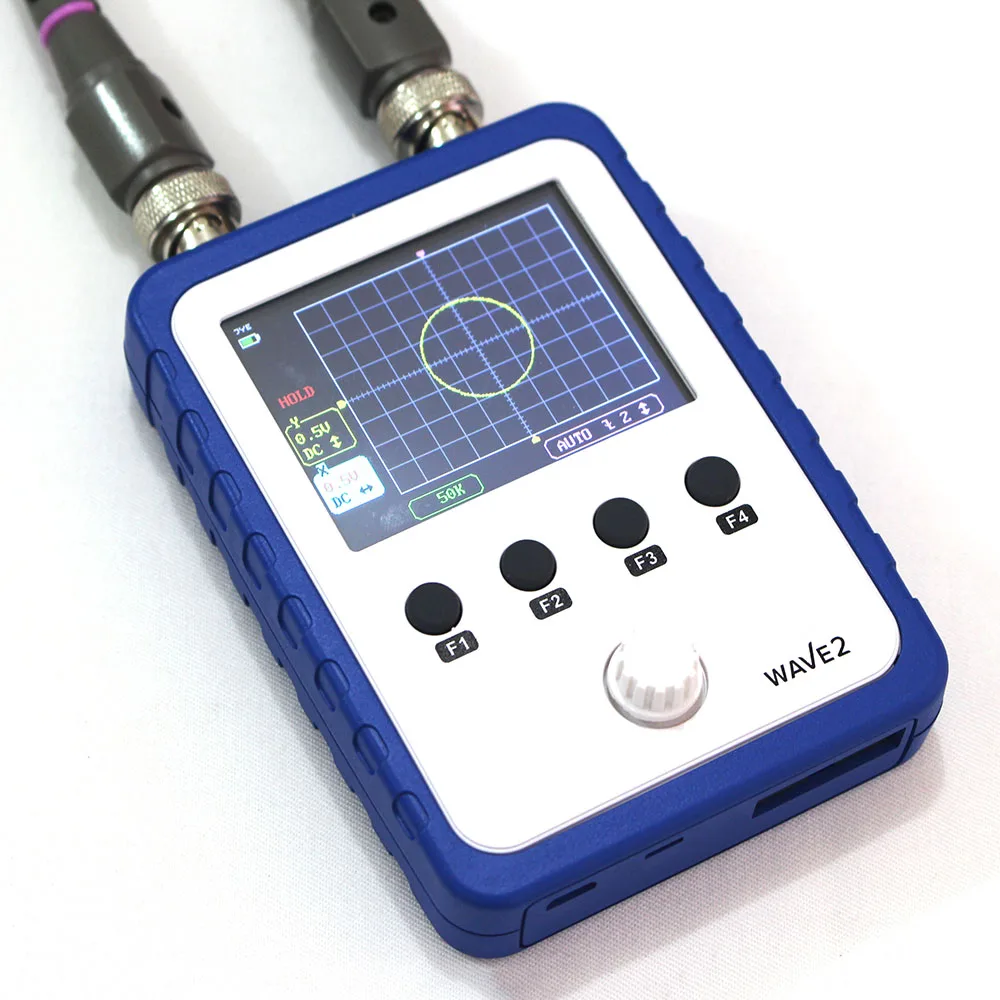

DIY WAVE2 2," карманный цифровой осциллограф с сенсорным экраном двухканальный цифровой осциллограф комплект

WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Благодаря яркому и простому в использовании цветному сенсорному экрану с доступом ко многим функциям только расширенные осциллографы, такие как Встроенный генератор функций и X-Y печать. Дополнительная батарея, она достаточно портативна, чтобы быть взятым везде, где нужно сделать работу. Его захватывающий проект для любого DIY-er, или можно приобрести полностью собранным для тех, кто ищет начать использовать его прямо сейчас. Он поставляется со всем, что вам нужно из коробки, с микро-USB кабелем и двумя высококачественными BNC зондами. Наслаждайтесь и начинайте создавать!

Особенности:
Последняя 2-х канальный портативный осциллограф на рынке, предназначены для развития любителей.
2,4 дюймовый цветной ЖК-дисплей с сенсорным экраном 320*240 чётко отображает параметры.
0-200 кГц полоса пропускания и 1 мс/с Макс. Частота дискретизации в реальном времени.
Вертикальная чувствительность 5 мВ/DIV-20 в/DIV (с помощью зонда x1), высокая точность, низкий уровень шума.
Встроенный функциональный генератор и X-Y заделки.
Улучшение электропитания и механической структуры, он может работать на USB или одноэлементной литий-ионной батарее 3,7 в.
Параметры:

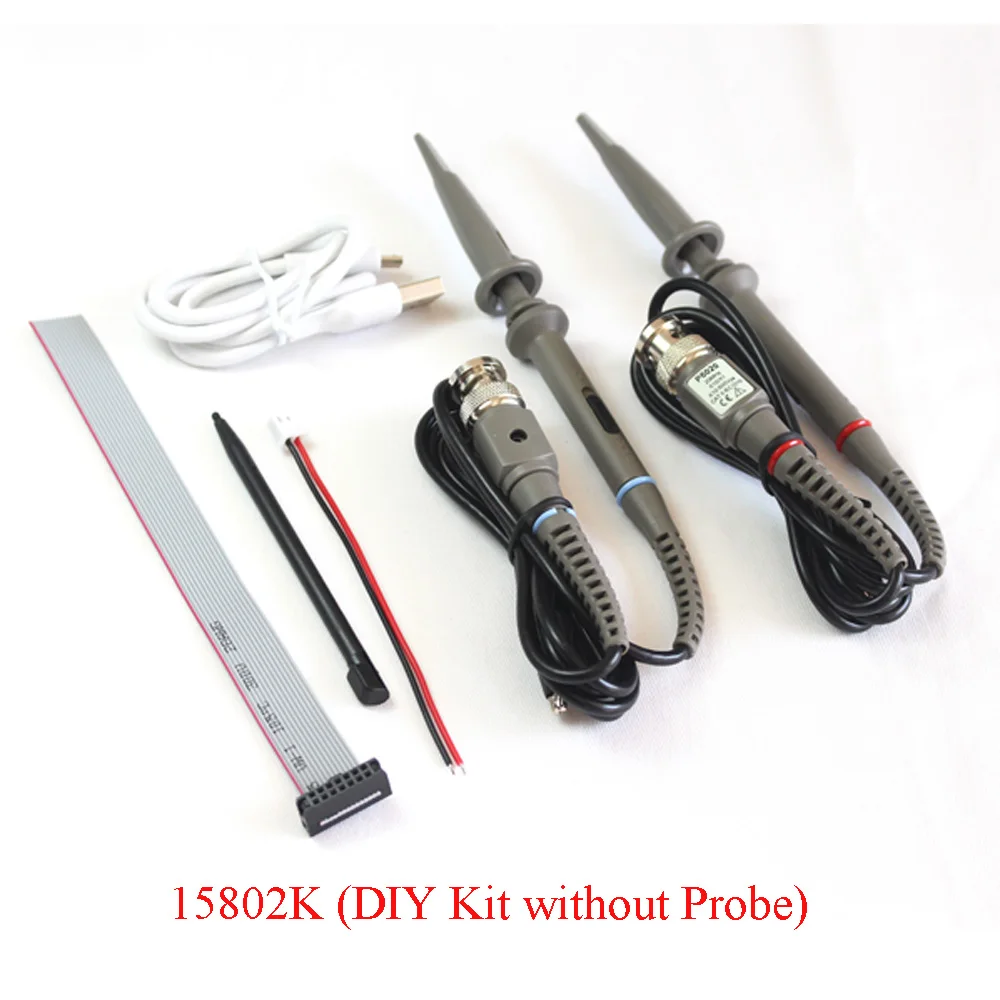

Тип: 15801 K (DIY комплект с зондом)/15802 K (DIY комплект без зонда)/15801 (собранный комплект) (опционально)
Количество каналов: 2
Полоса пропускания: 0-200 кГц на канал
Диапазон чувствительности: 5 мВ/DIV-20 в/DIV (с помощью зонда x1)
Максимальное входное напряжение: 50Vpk (с помощью зонда x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Диапазон временной базы: 10us/DIV-500 s/DIV
X-Y функция отображения: Да
Функция генератора: Встроенный двухканальный генератор DDS 0-20 кГц (синус)
Разрешение дисплея: 320x240 цветной дисплей
Размер дисплея: 2,4 & Prime;
Возможность сенсорного дисплея: Да
Питание от аккумулятора и портативный (батарея не входит в комплект «сделай сам»)
Важные Примечания:
Перед тем как начать работать с набором WAVE2 DIY, пожалуйста, убедитесь, что у вас есть все инструменты, готовые и некоторый опыт пайки. Ручка паяльника и все компоненты с осторожностью, и держать в недоступном для детей месте.
Общие сведения:
2,4 "320x240 цветной дисплей
Сенсорная панель управления
Y-X доступен режим
Встроенный 2-х канальный генератор DDS
Легкий и портативный
По вертикали:
Количество каналов: 2
Аналоговый, диапазон пропускания: постоянный ток-200 кГц
Чувствительность: 5 мВ/Div-20 в/Div (с зондом x1)
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25 ПФ
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC
По горизонтали:
Максимальная частота дискретизации в реальном времени: 1 МПС (на канал)
Timebase: 10us/Div-500 s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: авто, нормальный, одиночный
Типы триггеров: поднимающийся/падающий край
Положение триггера: 1/2 размера буфера
Источник триггера: Ch1, Ch2, внешний
Максимальный внешний триггер напряжение: 15 в
Функция генератор:
Количество каналов: 2
Тип волны: синус, квадрат, пила-зуб, лестница
Частотный диапазон: DC-20 кГц (синус)
Диапазон амплитуды: 0-3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0-100%
Фаза: 360-360 градусов
Питание:
Питание от литий-ионного аккумулятора 3,7 в или USB
Потребление тока: ~ 300мА @ 3,7-5 В
Внутренний аккумулятор зарядное устройство
Автоматическое выключение питания на аккумуляторе
Время работы аккумулятора: Appr. 3 часа (при полной зарядке)
Другое Особенности:
Y-X режим отображения
Дисплей для измерения на экране
Сохранение/восстановление до 4 захватов
Последовательный выход пленных данных
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный тест-сигнал 1 кГц/3,3 В
Посылка список:
1 * осциллограф WAVE2 DIY kit
1*117 доска и 118 доска
2 * BNC x1/x10 отборные зонды
1 * Руководство по сборке (на английском языке)
1 * Краткое Справочное руководство (на английском языке)
