Diymore ZVS DC 12-48 В 20A 1000 Вт Нагревательный модуль низкого напряжения индукционная нагревательная плата модуль с катушкой Tesla Высокая мощность для DIY

Описание:

Этот раздел индукционного нагрева с использованием низковольтного источника питания постоянного тока 12-48 В

Максимальный ток 20А, максимальная мощность 1000 Вт.

Протестировано питание 53 в при исправной работе.

Из-за своей умеренной мощности, используется для небольших деталей DIY плееры делают закалки, отжига и другой термической обработки.

Он также может быть использован с графитовым тигель плавления золота, серебра, меди, алюминия и других металлов, равномерный нагрев быстро, очень удобно.

24 В вход без нагрузки ток 3A

48 V вход без нагрузки ток 6A

Чем выше напряжение, тем больше ток нагрева, когда то же самое, эффект лучше.

Но в то же время тепло также большое, поэтому для устранения фактической ситуации, чтобы выбрать входное напряжение, общего использования слов 24 В или 36 В питания достаточно.

[Примечание]

1. Комплект содержит полный набор элементов приводной цепи и латуни

2. Покупатели должны взять с собой собственный блок питания и охлаждения.

3. печатная плата с использованием двухсторонней стекловолоконной платы, в основном медные следы используются для расширения использования всей задней поверхности резонансной цепи общей непрерывной работы, пожалуйста, добавьте вентилятор, чтобы сдуть сверху, чтобы резонансные конденсаторы и другие компоненты охладили.

4. использование импульсного источника питания обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, которая только что открылась hine выходное напряжение медленно растет, В то время как он включен перед индукционной нагревательной схемой, если напряжение поднимается до 12 В, потому что Запуск недостаточного напряжения не может позволить себе вибрацию, В результате в двух одновременных проводимости mos трубки так сгорели компоненты. Таким образом, первый начнет переключать напряжение питания достигает 12 в выше, а затем получить доступ к индукционной нагревательной цепи.

5. Объем нагреваемого предмета внутри нагревательной катушки не может превышать 1/5 объема

(Если нагревательный цилиндр, то диаметр нагревательной катушки меньше, чем диаметр 1/3), или это может быть из-за перегрузки или перегорания источника питания к цепи.

Хотя эта цепь может переносить 20-30 а входной ток, но не превышает 15 А при безопасной работе, вы можете легко добавить Амперметр между блоком питания и нагревательной платой, но всегда контролировать ток перегрузки.

Эта цепь может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором

1. Для увеличения теплоотвода с помощью индивидуальной подложки толщиной 8,5 мм!

Охлаждающая способность очень мощная.

2. Используя столбы M4, температура меньше, более эффективный.

Посылка включает в себя:

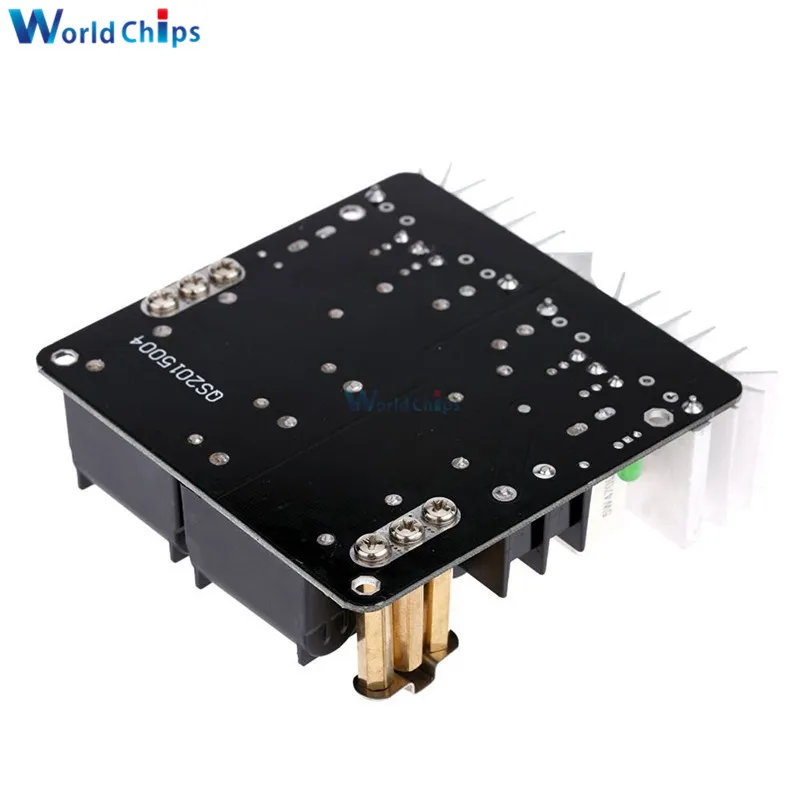

1 * ZVS нагревательная доска

1 * Корпус из латуни
