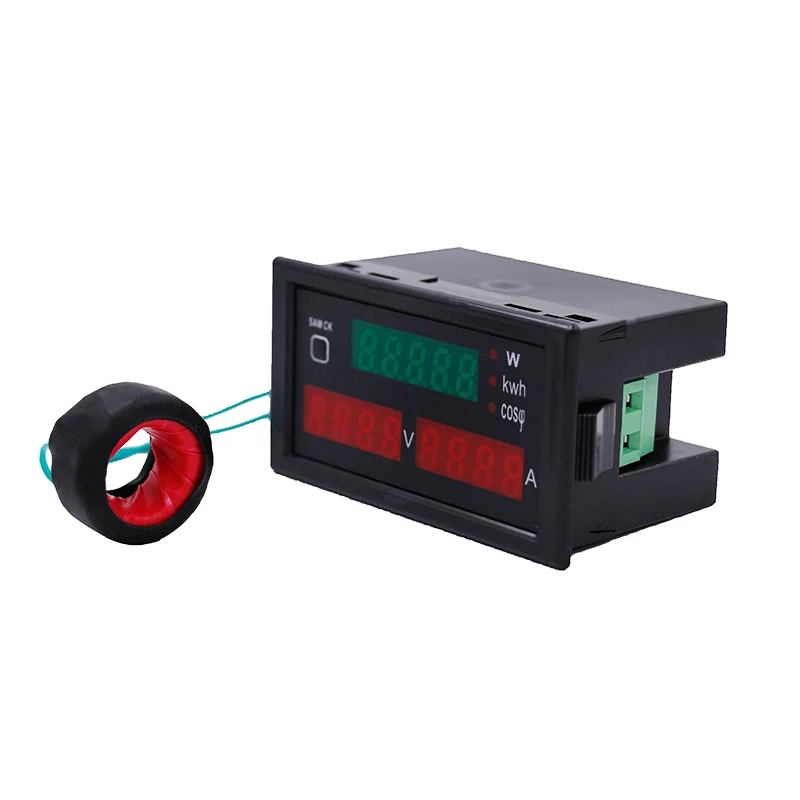

DL69-2047 многофункциональном цифровом измерителе используется цифровой измеритель r GuideD69-2047multi для измерения напряжения переменного тока, тока переменного тока, активной мощности, электрической энергии и коэффициента мощности.

Техническими показателями

1. Точность: 1% ± 2 слова

2. Режим отображения: переменное напряжение и коэффициент мощности используют четыре красных светодиода 0,32 дюйма

Переменного тока используется четыре красных светодиода 0,32 дюйма

Активная мощность, использование электрической энергии пять зеленых светодиодов 0,32 дюйма

3. диапазон: напряжение переменного тока: AC 80,0-300,0 в AC 0,0-100.0A (при измерении сигнала ниже 100A Точность составляет 0.01A, при измерении сигнала выше 100A, точность составляет 0.1A, точность автоматического изменения)

Активная мощность: 0,0-30000 Вт (измерение напряжения AC 80,0-300,0 в) 0,0-45000 Вт (измерение напряжения AC 200,0-450,0 в)

Электрическая Энергия: 0,000-99999квт · ч

Коэффициент мощности: 1,000-0,000

4. Скорость: 2 раза в секунду

5. Размер: 79 × 43 × 486.

Размер установки: 76 × 39

Применение Method1. Подключите дополнительный трансформатор (зеленый провод) к синему терминалу и сделайте провод через отверстие в трансформаторе тока в качестве графика.

2. Подключите измерительное напряжение к зеленому терминалу. 3. При включении индикатор будет отображать результат измерения напряжения, тока и коэффициента мощности. Затем каждый раз, когда вы нажимаете кнопку SAM CK, результат измерения активной мощности изменится на электрическую энергию, коэффициент мощности и активная мощность в свою очередь. Заказ на дисплей зеленого светодиода соответствует графику. 4.когда вы хотите очистить электрическую энергию, вы должны нажать кнопку SAM CK и дать счетчику отображать электрическую энергию (электрическая энергия индикаторного света (кВт-ч) включения), затем нажмите на кнопку SAM CK и удерживайте ее в течение пяти секунд, Затем электрическая энергия будет нулевой и начнет новый период кумуляции. 5. При отключении питания, счетчик может сэкономить значение электрической энергии, и перейти на данные кумуляции, когда измеритель мощности-на следующий.

Attention1. Позаботьтесь о входном напряжении (зеленый) терминале и вторичном трансформаторе (синий) терминала, счетчик будет разрушен в вашей ошибки подключения. 2. Измеритель может использоваться только для измерения 50 Гц переменного тока города электричества, он будет разрушен при использовании для измерения квадратной волны, выхода инвертора и коррекции синусоидальной волны.
