Для гироскопа gps инерционный навигационный модуль, тест на вождение gps инерционный навигационный модуль, навигационный модуль гироскопа gps

Описание

Темы

-RDR-3300Введение

-Особенности

-Краткое описание продукта

-Контур

-Системы Tour

-Системы Параметры

-Продаж посылка

Особенности

Новейшее поколение RoyalTek gps модуль интегрированный Dead

Reckoning Технология

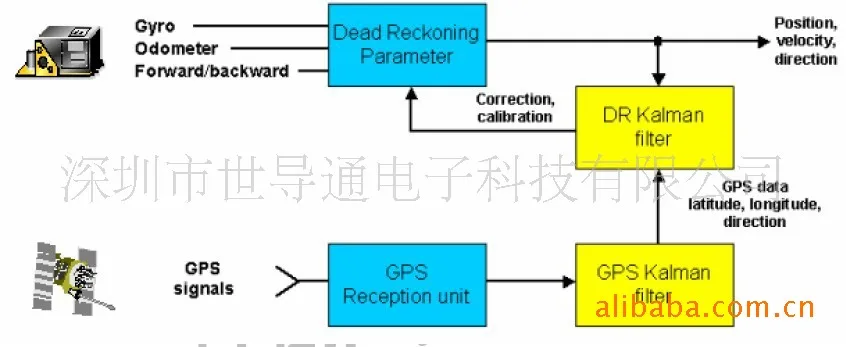

Алгоритм DR точно вычисляет позиции с помощью

Автоматически взвешенное среднее значение gps, скорости автомобиля и расстояния

Информация для обеспечения непрерывной навигации, когда gps не фиксируется

(DR).

Продолжайте производить точное положение после ослабления контакта с

Gps спутников.

NMEA0183 совместимый протокол/настраиваемого протокола

Улучшенный алгоритм для стабильности навигации и минимизирует эффекты

Из gps отключений, и обеспечить улучшенную точность положения в городских

Среды, в туннелях или подземных гаражах.

Авторское право RoyalTek, Все права защищены

Краткое описание продукта

Gps с DR модульQ1. & lsquo; 10

RDR-3300

Gps плюс DR

Ключ Особенности

-Gps навигации

-Новых поколений Dead

Reckoning Технология

-Обеспечивают высокую точность

Ключ HW спец.

-Gps

Sirf GSC3f/LPx

-Гироскопа

Invensense® IDG-1215

Epson XVC8000CB

-MCU

ATMEL® XMEGA A32A4

-3D акселерометр

Kionix® KXR94-2050

-Антенный

SMA прямым углом

-Интерфейс

Ключ SW спец.

-Протокол SiRF + протокол DR +

Антенны обнаружения протокол

Мощность Системы

Потребляемая мощность: <65ма

(В среднем)

Напряжение системы: В 5 В +-2%

Размеры и Вес

• 71*40,8*18,3 мм

• Вес: 19,6 г

Calibartion

Положение, даже если gps

Сигнал недоступен.

•Портативный DR и одометром

DR поддерживались

20pin разъем

Гироскоп: удерживайте все еще в течение 30 секунд

Одометр: скорость 40 км/ч для

1 минут на открытом небе за рулем

Авторское право © RoyalTek, все права резерва

RDR-3300 контур

System Tour (1/2)

I/O

2

System Tour (2/2)

Система Tour-I/O

Без

I/O компонент

Описание

RF_IN

1

РЧ-разъем R/A

SMA разъем

(Микрополоска на 50)

Для активной антенной.

2

20pin разъем

20 Pin Header2.0 мм шаг

EСпецификация системы (1/3)

Оборудования Особенности

Сторон

Gps Чипсет

Описание

Последние Sirf LPx чипсет

Повторное приобретение: менее 1 s

Чипсет TTFF открытым

Горячий старт: 1sec

Небо

Gps точность

Теплый старт: 35sec

Холодный старт: 35sec

Позиция: в пределах М 10 м для 90%, скорость: 0,1 м/с (TBD)

3D акселерометр Kionix KXR94-2050

Epson XV8000CB

Гироскопа Чипсет

InvenSense IDG-1215

NMEA 0183 ver 3, GGA, GSA, GSV (5), RMC

Интерфейс протокол

-Протокол SiRF + протокол DR + протокол обнаружения антенны

-38400 бит/с, 8 бит данных, без четности, 1 стоп-бит

Потребляемая мощность <65ма (средняя)

Системы Напряжение

5 В +-2%

Спецификация системы (2/3)

Сторон

Активная антенна

Разъем

Описание

SMA прямым углом

Внешняя антенна Входной рекомендуем использовать 2,7 В ~ 3,3 В

Напряжение

Интерфейс разъемВыходное соединение 20 Pin мм; шаг 2,0 мм

Компактный и

Легкий

• Размеры (Д x Ш x В): 71*40,8 18,3 мм

• Вес: 19,6 г

Спецификация системы (3/3)

Сторон

Температура

Относительная влажность

(Без конденсации)

Описание

• Работа: от-40C до 85C

• Хранение: от-40C до 85C

(Уточняется)

• Рабочая нагрузка: от 20% до 90% относительной влажности

• Нерабочий: <20% относительной влажности и> 90% относительной влажности

Copyright © RoyaПродаж посылка

Соты: шт. 40 шт. X 5 слоев = 200 шт./коробка
