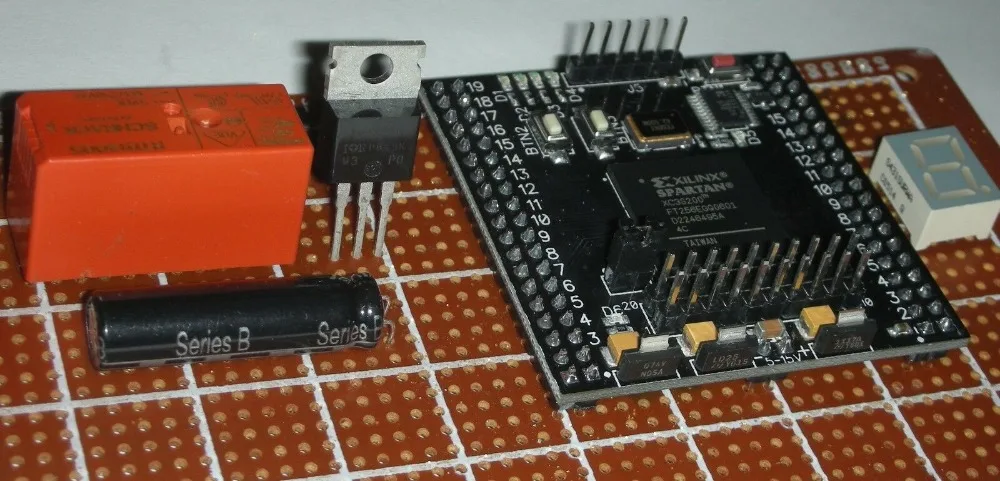

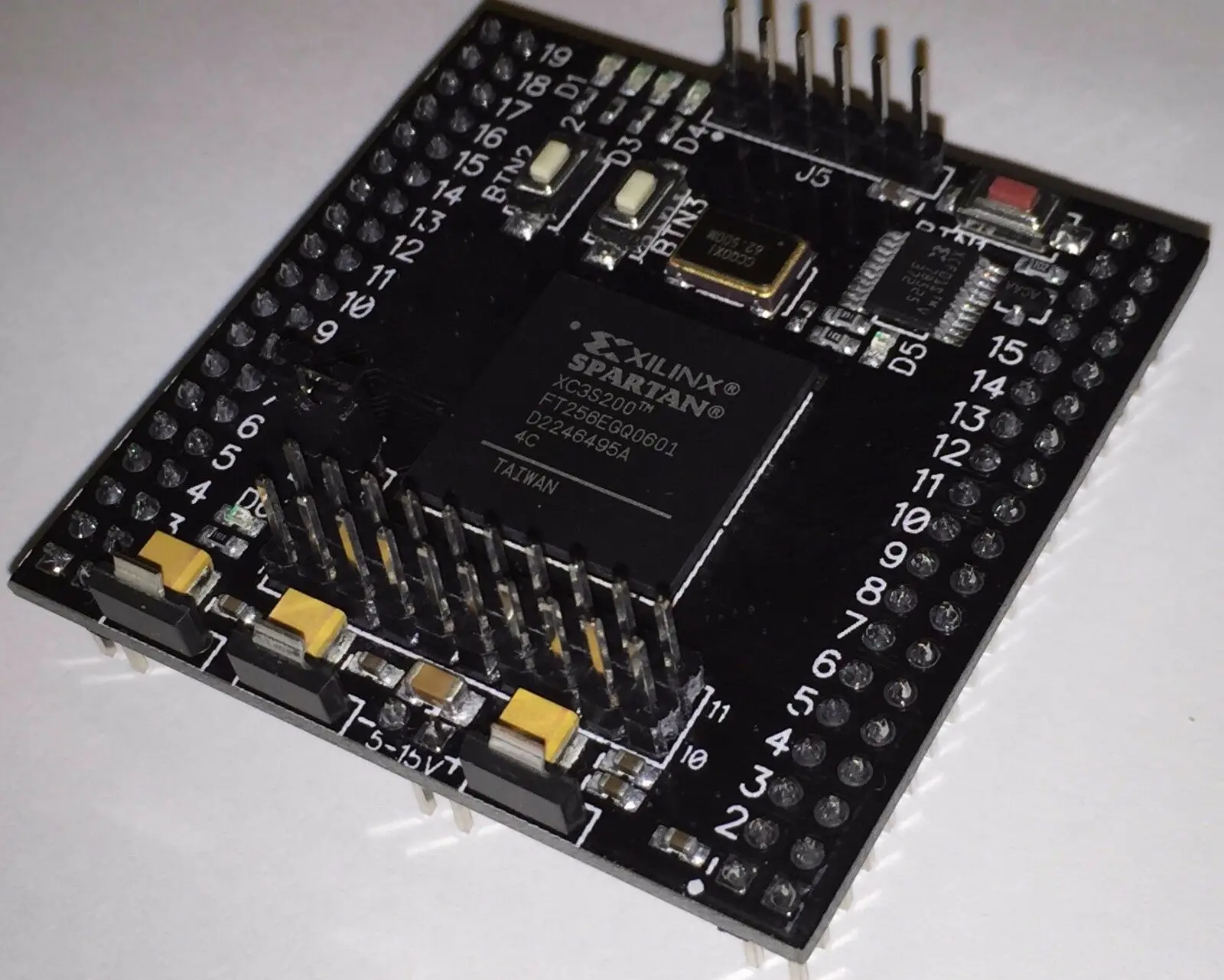

Для Xilinx Spartan-3 XC3S200 модуль FPGA. FPGA комплект. Макетная плата XMF3

Модуль FPGA Xilinx Spartan-3 XMF3 предназначен для быстрого прототипирования и осуществления проектов FPGA. Модуль используется для образовательных целей. Модуль может работать независимо, или как модуль управления в более большом дизайне.

Особенности

1) Xilinx XC3S200 FT256 ПЛИС

• 200000 ворот (4320 ячеек логики)
• 12x18x18 аппаратных мультипликаторов
• 12x18 K-bits block RAMs (216 K)
• 4 менеджера цифровых часов
• 173 пользователя I/O (99 на этой плате)

2) Xilinx XCF01S VO20C флэш-памяти

• 1 Мбит платформа Flash PROM
• Стандарт IEEE 1149,1/1532 Граничное сканирование (JTAG) Поддержка программирования
• Выносливость 20000 циклов программы/стирания

3) Встроенные периферийные устройства IO

• 62,5 МГц КМОП осциллятор
• Четыре режима ввода-вывода светодиодов
• Две кнопки ввода-вывода

4) Удобный конфигурации

• Разъем JTAG, подключенный к цепочке JTAG
• Выбор режима перемычки (JTAG или FLASH)
• Кнопка для ручного запуска процесса настройки
• Сброс контроля напряжения
• Сделано светодиодный

5) бортовой источник питания

• 3,3 В (IO, периферийные устройства)
• 2,5 в (VCCAUX, JTAG)
• 1,2 в (Основное напряжение)
• Диапазон входного напряжения 4,5-15 в (рекомендуется 5 В)
• Светодиодный источник питания

6) 90 независимый I/O, направляемый к разъемам

• 4x19 контактный удлинитель для ЖК-экрана мужские разъемы (18 IO + 1 мощность)
• Один 20-контактный разъем (18 ввода-вывода + 2 мощность)
• Шаг 2,54 мм для всех разъемов
• Небольшая печатная плата 50x50 мм предназначена для установки на Прототипная плата с шагом 2,54 мм
