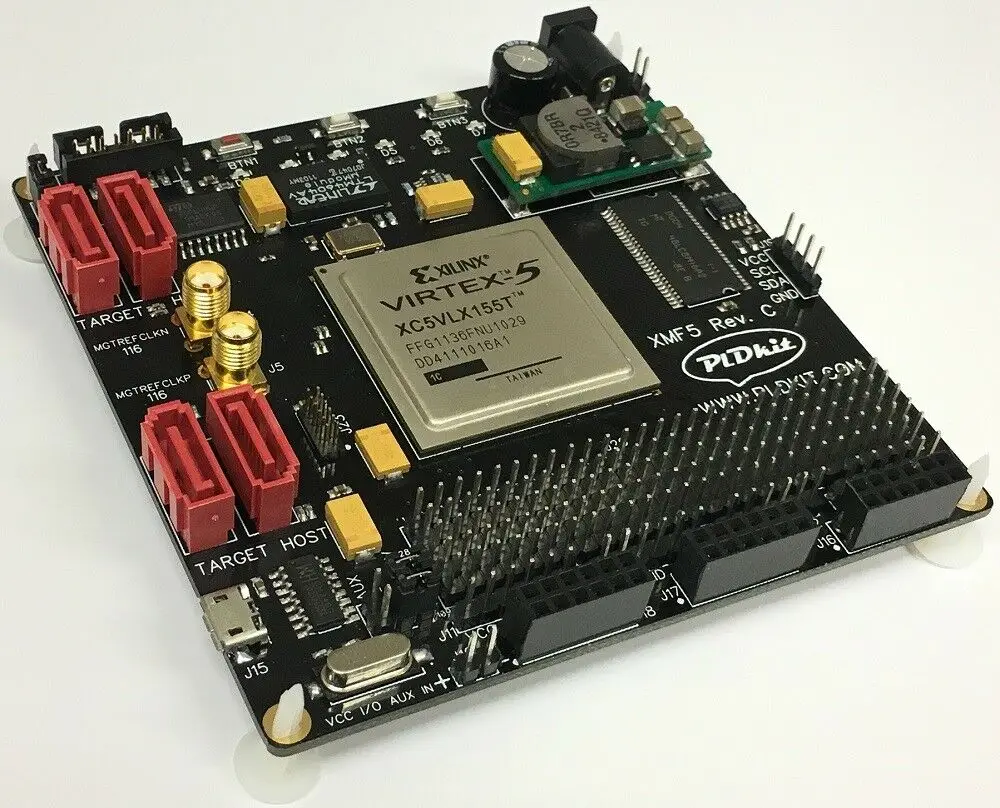

Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5

Модуль FPGA Xilinx Virtex-5 XMF5 предназначен для быстрого прототипирования и осуществления проектов FPGA. Модуль используется для образовательных целей. Модуль может работать независимо, или как модуль управления в более большом дизайне.


Особенности


1) XILINX XC5VLX155T FFG1136 1C ПЛИС

• 24320 Virtex-5 ломтиками (155648 клетки логики)
• 128 DSP48E ломтики
• 212x 36кб ram блоки (7632кб, 550 МГц)
• 6 плиток управления часами
• 1 оконечный блок для PCI Express
• Пресс-форма-4 локальных сетей ОС Mac с функционалом
• Четырехъядерный процессор 16 ГППRocketIO 3,75 ГБ/сек. оптические трансиверы(6 на этой доске)
• 680 пользовательских ввода/вывода (211 на этой плате)

2) ST M25P64 SPI Flash

• 64 Мбит/с
• SPI, Интерфейс
• Конфигурации ПЛИС
• Доступ к пост-конфигурации
• Более 100000 циклов программы/стирания и 20 лет хранения данных

3) Встроенные периферийные устройства IO

• 128 Мбит 133 МГц SDRAM
• 256 кбит EEPROM
• CH340G USB, UART порт
• 50 МГц CMOS осциллятор для IO
• 75 МГц LVPECL осциллятор для Rocket IO
• Четыре режима ввода-вывода светодиодов
• Две кнопки ввода-вывода

4) RocketIO оптические трансиверы

• 2х хост-порт SATA
• 2 порта SATA
• Один вход часов MGT, направляемый на sma-коннектор
• Два трансивера, направляемых на 1,27 мм Мужской Коллектор

5) Удобный конфигурации

• 14-контактный заголовок JTAG
• Непрямое Программирование SPI Flash
• Выбор режима перемычки (JTAG или FLASH)
• Кнопка для ручного запуска процесса настройки
• Сброс контроля напряжения
• Сделано светодиодный

6) бортовой источник питания

• 3,3 В 4A (IO, периферийные устройства)
• 2,5 в 1,5 А (VCCAUX)
• 1 в 16 А (Основное напряжение)
• 1,2 в 1,5 А (Rocket IO)
• Диапазон входного напряжения 4,5-5,5 В
• Хороший светодиодный
• Вход AUX для напряжения I/O 1,14 V-3,45 V

7) 161 I/O направляется к разъемам

• 15 дифференциальных пар с подходящими дорожками PCB
• 6x27 штырьковый массив, 135 I/O с выбираемым уровнем напряжения
• Три 2x6 гнездовых разъема, 24 I/O с выбираемым уровнем напряжения
• Периферийные Модули поддержки
• Шаг 2,54 мм для всех разъемов
• I²C заголовка
• Тестовые точки для температурного диода FPGA

8) небольшая печатная плата 100x100 мм с монтажными отверстиями M3

Посылка включает в себя:
1x XMF5 модуль FPGA
1x GTP петля испытательный аксессуар
1x радиатора
Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5Для XILINX VIRTEX-5 XC5VLX155T модуль FPGA. Макетная плата XMF5

Характеристики

Состояние
Новый
Тип
Voltage Regulator
Номер модели
Development board XMF5
Индивидуальное изготовление
Да
