DMX преобразователь постоянного напряжения с ЖК-дисплеем; DC12-24V вход; 8A* 3 канал ПВМ выход

Описание

Я. Обобщение

Низкое напряжение DMX контроллер с ЖК-дисплеем-это своего рода контроллер с ЖК-цифровым дисплеем, используемый для управления изменением цвета RGB 4 линии 3 каналов (общий анод) светодиодный светильник и изменение яркости одного канала, до 34 видов сменных программ на выбор, в то же время может принять DMX-512 международного стандартного цифрового управления. Управление; может быть Автономная работа, автоматически онлайн, принимаем стандарт DMX512 консоли Управление сигнала и т. д. метод для работы. В соответствии с фактическим спросом клиента, может достичь быстрого изменения, постепенного изменения, стробоскопического такого эффекта изменения.

II. Технические параметры

Рабочая температура:-20-60

Напряжение питания: 12 ~ 24 В постоянного тока

Выходное напряжение: 12 ~ 24 В постоянного тока

Выход подключения: общий анод 4 канала

Внешний размер: L203 & Чи; W134 & Чи; H50 мм

Размер упаковки: L255 & Чи; W155 & Чи; H60 мм

Вес нетто: 0,59 кг

Вес брутто: 0,75 кг

Статическое энергопотребление: <3,96 Вт

Максимальный выходной ток: 8А/каждый канал

Рабочее время: 300 Гц

Совет по применению

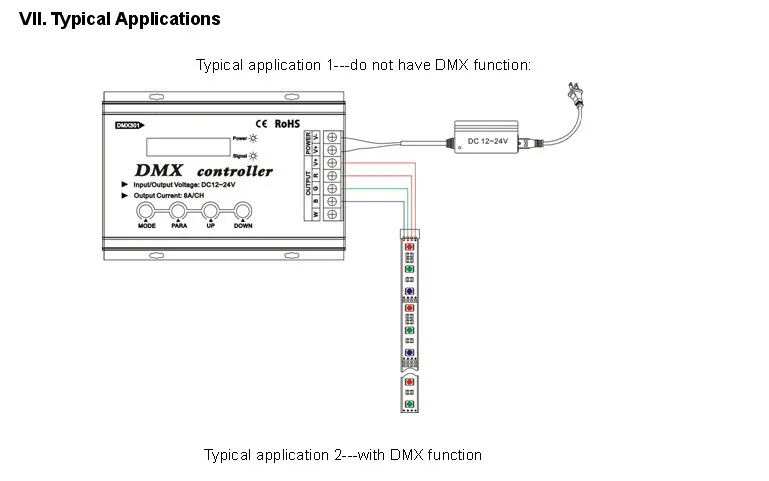

1. сначала Подключите провод нагрузки, следуя за проводом питания; Пожалуйста, убедитесь, что короткое замыкание может

Не происходит между соединительным проводом перед включением питания.

Контроллер имеет 4 функции настройки ключа: режим, пункт, вверх, вниз.

2. Клавиша MODE выбирает в свою очередь или нажимает вверх, вниз, чтобы выбрать:

3. Нажмите PARA, чтобы настроить в свою очередь: (1-8-статическое состояние, не имеет функции регулировки)

4. вверх: увеличение ключа параметров/заданного параметра.

5. вниз: уменьшение параметров/предустановленный параметр.

6. Режим автоматической программы является многократным циклом работы части или все 6-31 шаблоны запуска, вы можете установить, участвуете ли вы в многократном цикле работы или не в срок работы.

7. Время работы: обрисование времени выполнения образца в соответствии с 33 автоматической программой, если Время Выполнения 0, вы можете пропускать шаблон, это означает, что не работает шаблон.

8. предустановленный параметр: каждая форма имеет независимый Заводский предустановленный параметр, который держится в контроллере отдельно. Загрузка по умолчанию может восстанавливать Заводские параметры формы. Если в режиме автоматической программы, использование загрузки по умолчанию может унифицировать восстановление параметров всех форм к заводскому параметру.

9. 32 режима регулировки переключение на ближний свет вручную, он может регулировать яркость RGB 0-256 уровня соответственно.

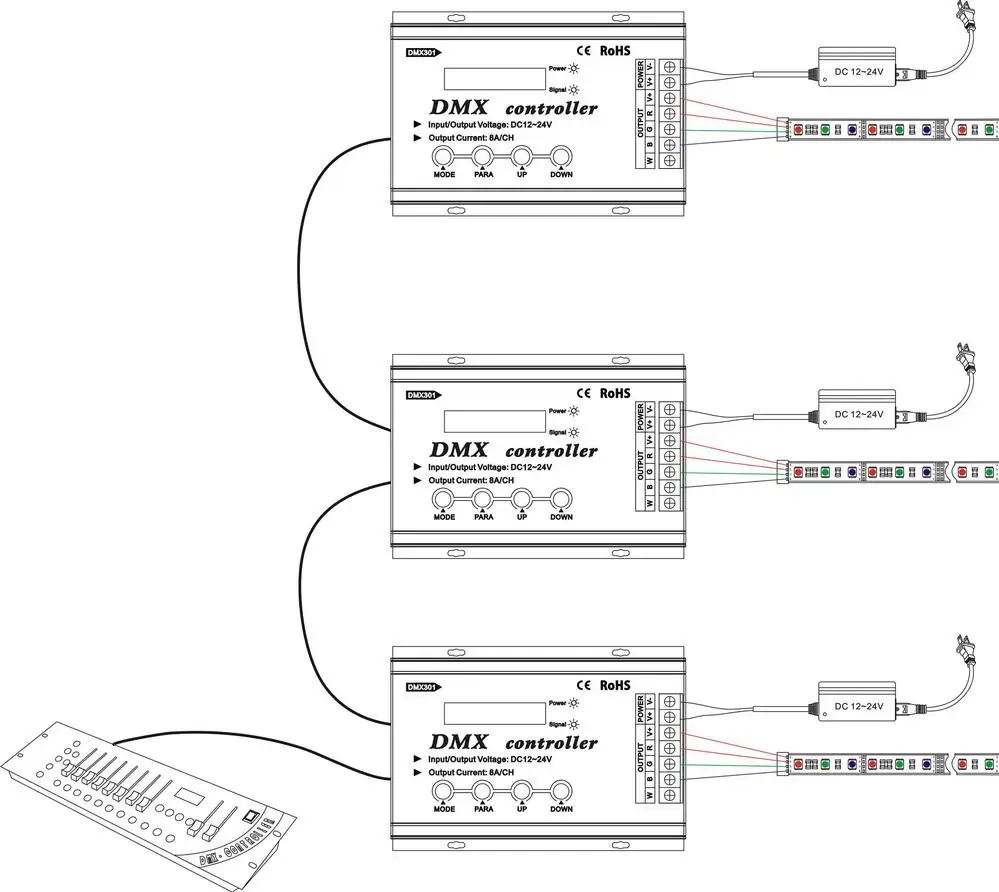

10. 34 DMX512 режим контролирует все модели (первый адрес) и скорость (Второй адрес).

11. 35 DMX512 декодер DMX декодер, полностью согласиться с снаружи DMX512 сигнала к работе. Принимая 4 адреса, R (первый адрес), G (Второй адрес), B (третий адрес), бронированный канал (четвёртый канал), необходимо указать адрес (нажав пункт).
