DMX200 DC5V 12V 24V SPI сигнал светодиодный контроллер DMX к SPI декодер для 2801 6803 2812 2811 светодиодный полосы светильник лента

Описание

Модель: DMX200

Обобщение

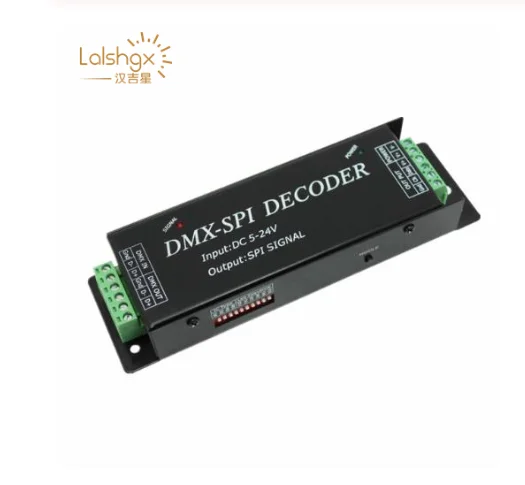

Декодер DMX-SPI принимает усовершенствованный микро-блок управления, он получает Стандартный DMX-512 цифровой контрольный сигнал, который широко используется в международном и преобразует его в SPI сигнал для вождения светодиодный, он поддерживает 10 видов различных моделей огней, в то же время порт сигнала DMX имеет меры защиты от молнии; Вы можете подключить DMX декодер с цифровой консолью DMX для достижения затемнения или различных изменений в процедур. Не подключен к консоли DMX, вы можете выбрать встроенные 35 видов шаблонов по умолчанию через кнопку Mole, точки по умолчанию 1024.

Технические параметры

Контроллер

Рабочая температура:-20-60 градусов

Вход напряжение: DC5-24V

Выход: SPI сигнал (данные, CLK)

Внешние размеры: L175 x W53 x H27 (мм)

Размер упаковки: д180xш58xв55 (мм)

Вес нетто: 256,2 г

Вес брутто: 292,6 г

Максимальная мощность: 480 Вт

Внешний размер

Контроллер Внешний размер:

Интерфейс Параметры

Интерфейс сигнала DMX принимает 6PIN зеленый интерфейс терминала, проводка выглядит следующим образом:

DMX в: Входной интерфейс сигнала DMX, D + должен быть подключен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с заземлением.

DMX выход: Выходной интерфейс сигнала DMX, D + должен быть подключен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с заземлением.

Мощность и выходная нагрузка принимает 6PIN Зеленый терминал, проводка выглядит следующим образом:

Мощность: Входной интерфейс питания, V + должен быть подключен с положительным питанием, V-соединен с

Отрицательная мощность, диапазон напряжения питания DC5-24V

OUT: Выходной интерфейс нагрузки, V + должен быть подключен к положительным светильник, GND подключен к отрицательным, данные, связанные с интерфейсом данных светильник, CLK подключен к интерфейсу часов светильник.

Совет по применению

1. Параметры настройки декодера

Светильник, поддерживаемый декодером, можно изменить Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке. Следующим образом:

Если есть 2 сигнальные линии, то вам нужно подключить заземляющий провод, часовую линию, линию данных с GND, CLK, данные; если это 1 сигнальная линия, затем просто нужно подключить заземляющий провод, линию данных с GND, данные.

Примечание: Если V + Напряжение полосы совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; если нет, то необходимо подключить другой источник питания.

Так как светильник на рынке отличается, последовательность RGB может быть разной, последовательность некоторых светильник s RGB, некоторая последовательность RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает модификацию rgb-последовательности.

Переключатель DIP показан ниже:

Тип ИС: выбор типа светильник. Накопление первых четырех DIP составляет 1*1 + 2*0 + 4*0 + 8*0 = 1, поиск таблицы, вы можете найти это LPD6803.

Светодиодный индикатор: выбор rgb-последовательности. DIP 5 выше нажимается, это означает, что цветовой ряд светильник RGB.

Примечание: Если накопление типа IC более 10, например 12,14, по умолчанию 10, то есть P9813; когда светодиодный индикатор, нажмите два или более DIP, такие как 5,7, 9 нажимаются одновременно, По умолчанию это займет самое большое значение 9, то есть BRG.

2. Описание индикатора: сигнал загорается, что обнаруживает нажатие кнопки, сигнал выключен, означает, что кнопка не нажата.

3. кнопки могут использоваться только тогда, когда контроллер не подключен к сигналу DMX, когда контроллер подключен к консоли DMX, режим консоли является приоритетом, и кнопки не будут иметь никакого эффекта.

Изменения режимов приведены в следующей таблице:

Типичные Применение

Один источник питания подключение один сигнальная линия состояние полосы:Если напряжение V + полосы одинаковое с входным напряжением контроллера, и светильник один, то он может напрямую соединиться с контроллером V +;

Один источник питания подключение двойной сигнальной линии состояние полосы:Если V + Напряжение полосы совпадает с входным напряжением контроллера, и светильник имеет двойной сигнал, то он может напрямую подключаться к контроллеру V +;

Двойной источник питания подключение одной сигнальной линии состояние полосы:Если напряжение V + полосы не совпадает с входным напряжением контроллера, а сигнал на светильник-одиночный, необходимо подключить другой источник питания.

Двойной источник питания подключение двойной сигнальной линии состояние полосы:Если напряжение V + полосы не совпадает с входным напряжением контроллера, а светильник-двойным сигналом, необходимо подключить другой источник питания.
