DPS-305BM Регулируемый цифровой контроль лабораторный программируемый переключатель питания постоянного тока 30 в 5A «сделай сам» ноутбук комплект для ремонта телефона

Описание

Цифровой входной Регулируемый источник питания постоянного тока серии DPS предназначен для лаборатории, школы, производственных линий и электронного ремонта, предназначенного для использования. Стабильность напряжения высока, небольшой пульсационный фактор, улучшил защиту от короткого замыкания и защиту от перегрузки по току.

Из-за значения напряжения цифровой ввод клавиатуры, сократить время настройки напряжения, полностью решить традиционную регулировку потенциометра плохой контакт, вызванный нестабильностью напряжения. Внутренний источник питания, содержащий электронный переключатель, может удобно открыть выходную нагрузку.

DPS-305 BM: четырехзначный Текущий Дисплей Точность измерения:
0000-0.450A, ±0. 001
0,450-5 В, ±0. 01 A
DPS-305 см: четырехзначный ток Точность измерения:
0000-0.450A, ±0. 001
0,450-5 В, ±0. 01 A
DPS-305 BF: пятизначный ток Точность измерения:
00000-0.0450A, ±0. 0001A
0,0450-0.450A, ± 0.001A
0,450-5 В, ±0. 01 A
DPS-305 CF: пятизначный ток Точность измерения:
00000-0.0450A, ±0. 0001A
0,0450-0.450A, ± 0.001A
0,450-5 В, ±0. 01 A

Параметры:

1, номинальные условия работы и размеры
Мощность напряжение питания 220 V + 10% 50/60 Гц
Условия работы: 0-40 температура относительной влажности 80%
Температура хранения:-10-70 C 70% относительная влажность
Размеры: 265x128x150 мм (Д * Ш * В)
2, регулируемые параметры состояния
Выходное напряжение от 0 до 30 в можно непрерывно отрегулировать (чтобы отличить значение 0,1 в)
Точность выходного напряжения: + 0,1 в
Стабильность напряжения: <0.01% + 3 мВ
Стабильность нагрузки: <0.01% + 3 мВ
Время, необходимое для ликвидации последствий: 100uS
Пульсационное напряжение шума: <1 mVRMS (5 Гц-1 МГц)
Коэффициент температуры: <300PPM/C
3, параметры состояния постоянного тока
Постоянное значение тока: 305 см 5А мА Максимальный постоянный ток 500 мА
303 см 3A мА Максимальный постоянный ток 500 мА
Постоянный ток выходной ток от 0 до номинального значения непрерывной регулировки (чтобы отличить значение 0.01A)
Точность выходного сигнала постоянного тока: + 0.01A (точность постоянного тока MA: + 1mA)
Стабильность тока <0.1% + 3 мА
Стабильность нагрузки <0.1% + 3 мА
Пульсационный ток шума <3 мкм
4, точность отображения тока и напряжения
Точность отображения напряжения: + 0,1 в (состояние постоянного тока)
Точность отображения тока: + 0.01A (постоянное давление)
Ma точность отображения тока: + 1 мА (постоянное давление)
5, емкость для хранения
Хранение и вызов десять токов, данные о напряжении (305/см)
Начальный был сдан в данные: 1 клавиша (3 В) 2 (5 В) Кнопка 3 (9 В) 4 (12 В) Кнопка 5 кнопок (13,8 В) 6 (15 в) 7 (18 в) Кнопка 8 кнопок (19 в) 9 (20 в) 0 (24 В) Текущее значение ключа 5А, пользователь может произвольно изменить желаемое напряжение и ток.
6, диапазон шагов напряжения
10 V/1 V/0,1 V подъема напряжения шаг
Три функции панели
В 1, передняя панель
Текущий Дисплей Окно
Напряжение окно дисплея
Клавиатура ввода данных (двойные функциональные клавиши: 0/mA Десятичная точка/защелка/ENT/пароль 4/шаговый
7/8/9 шаг/шаг 2/1 шаг 3/шаг)
Постоянное напряжение/Гент индикации лампы
Постоянная светодиодая лампа
Выход индикатор
Ma индикатор состояния
Мощность переключатель
Выходные порты: "-" отрицательная полярность (черный)
GND: наземный контакт заземления (зеленый)
Выходные порты: "+" положительный (красный)
С использованием Примечания:
1, начальная мощность:
Мощность каждый раз, когда энергия, первый display888-888digital модели дисплея трубки, а затем, на дисплее Настройка напряжения и значения тока, и, наконец, в рабочее состояние и выход.
2, значение входного напряжения
Ступенчатого входного
123456 клавиш 10 В/1 в/0,1 в шаг подъемный ключ, для предотвращения неправильной работы повреждения нагрузки, подъем 10 в также должен нажмите 4 и 7 or4 и 1, чтобы лифт.
Ключ ввода
Колонка: требуется выходное напряжение 13.8в
В соответствии с напряжением V соответственно на 138 нажмите клавишу ENT, чтобы закончить последний.
Колонка: требуется выходное напряжение до 9В
В соответствии с напряжением V на 9, за которым следует ключ ENT, является полным.
Колонка: требуется выход 4,5 в
В соответствии с напряжением V на 4,5, наконец, нажмите клавишу ENT.
В соответствии с напряжением V, соответственно, на 04,5, наконец, нажмите клавишу ENT, и результат такой же, как и выше.
Слово с самым сложным и самым простым методом ввода результаты одинаковые.
Подскажите.
Входные данные о напряжении превышают 300 и превышают 30 в, инструменты не допускают вход, возврат не устанавливается перед значением напряжения. Когда входные данные клавиатуры не соответствуют требованиям или не соответствуют неправильным данным, необходимо удалить для ввода новых данных вовремя, нажмите клавишу V, так что просто данные о входном напряжении удаляются, можете ввести снова. Если на этот раз отозвать из состояния настройки напряжения, необходимо только нажать клавишу ENT (и для выхода входного напряжения нажмите кнопку V, нажмите клавишу ENT для выхода в возврат).
Окно дисплея напряжения немного мигающее слово, затем Питание ожидание ввода бит данных.
V/ENT Входное подтверждение света мигает, указывая аппарат в wait для пользователя, чтобы нажать кнопку ENT для подтверждения.
3, значение входного тока
Входное значение тока автоматически переносится в состояние аппарата постоянное значение постоянного тока, когда ток нагрузки равен и больше, чем значение постоянного тока, питание от состояния напряжения в автоматическое состояние постоянного тока, ограничения тока в установленном значении на выход, не вырезает нагрузку.
Колонка: требуется выходной ток 1.38a
В соответствии с током I, соответственно, к 1,38, наконец, нажмите клавишу ENT.
Колонка: требуется выходной ток 5А
В соответствии с током, я непосредственно by5, за которым следует ключ ENT, является полным.
Столбец: нужен ток на выходе 0.5a
В соответствии с током я непосредственно press.5наконец нажмите клавишу ENT.
В соответствии с током I соответственно к 0,5, наконец, нажмите клавишу ENT, и результат такой же, как и выше.
Слово с самым сложным и самым простым методом ввода результаты одинаковые.
Подскажите.
Входные данные о напряжении выше 500 (303BM/CM до 300, 3A) и больше или равны 0,00a5a, instrumen

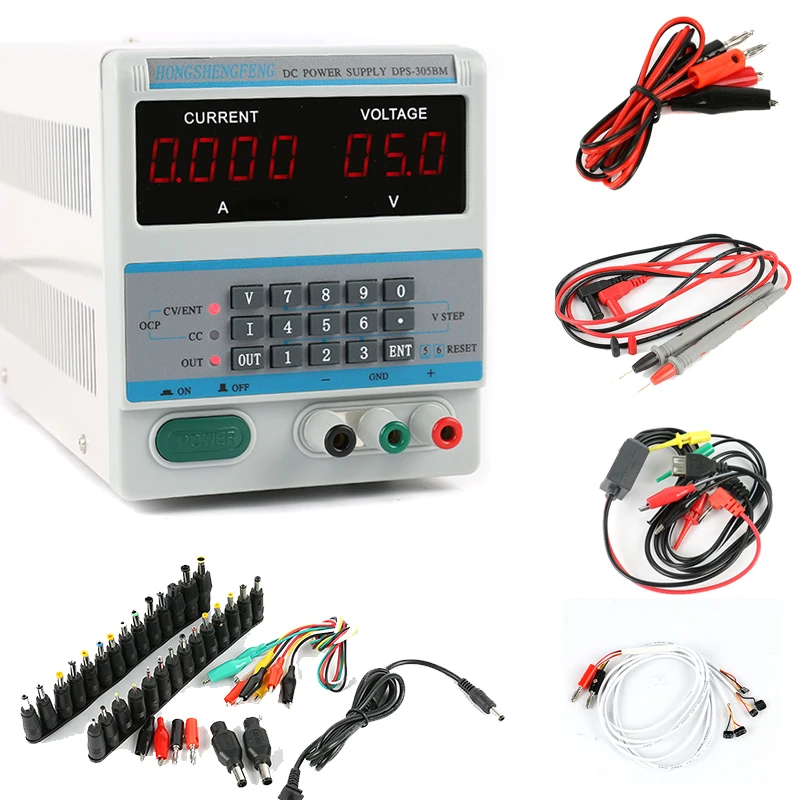

Упаковочный лист:
1 x источник питания постоянного тока 110 В или 220 В
1 x Тесты линии
2 х зонд
1 х линия питания (ЕС/AU/US)
1 х DC Jack Набор
2 x линия питания для ремонта телефона
2 x зажим для испытательной линии
