Описание

DRV134 несимметричная плата для сбалансированного двухканального усилителя входной выходной мощности

Описание продукта:

Особенности:

Несбалансированная балансовая плата, разработанная bb-чипом enthusiast DRV134, может использоваться для соответствия дифференциальному входу (балансному входу) Плата усилителя мощности, или его можно использовать в качестве двухканальной платы усилителя мощности, чтобы изменить выход BTL. Часть блока питания принимает LM317 + LM337 Регулируемый источник питания, и использует 4 3300 мкФ импортные фильтрующие конденсаторы для обеспечения стабильной работы.

Рабочее напряжение:AC dual 5 v-16 v DC dual 7 v-24 v

Размер: 90*50 мм

Примечание:

Плата отлажена. Источник питания по умолчанию составляет около 12 В. Он подходит для использования с двойными трансформаторами 12 В. Если используются другие трансформаторы напряжения, выходное напряжение на плате может быть отрегулировано правильно. Крышка снята, чтобы избежать асимметрии напряжения выгорания DRV134 чип), сколько Вольт Трансформатор обычно используется, напряжение регулируется на сколько вольт, отрегулируйте тестовую точку: один тестовый провод подключен к GND, другой тестовый провод подключен к перемычке

Не хотите регулировать это напряжение, непосредственно с двойным 12 v-15 v трансформатором питания

Посылка включает в себя:

2015 г. 1 предметДоска

Изображения товара:

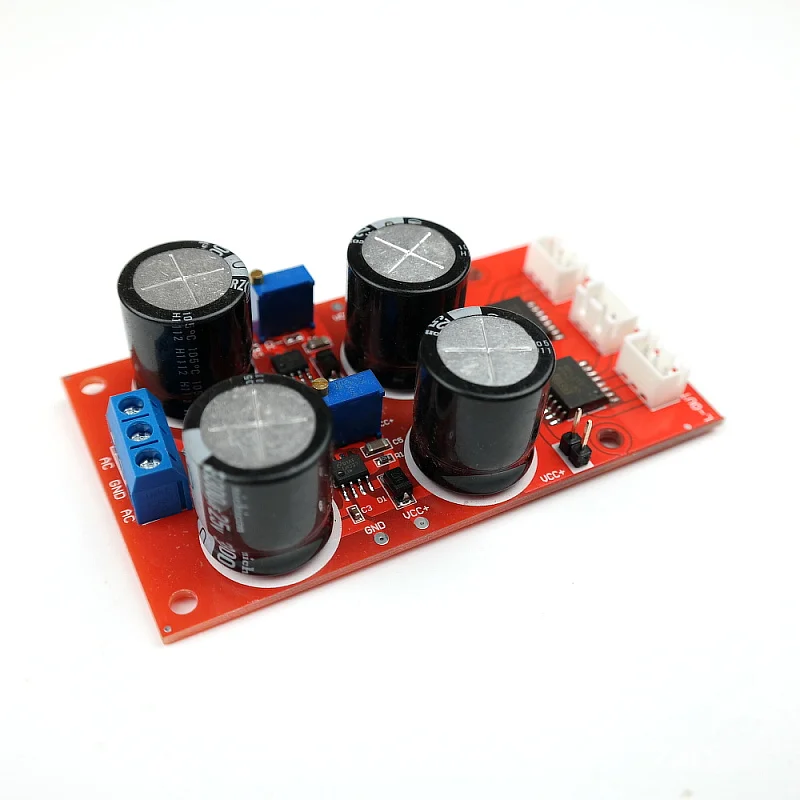

DRV134 несбалансированная плата для балансировки используется для сбалансированного двухканального входного выходного усилителя мощности F6-003
