Описание
Описание:

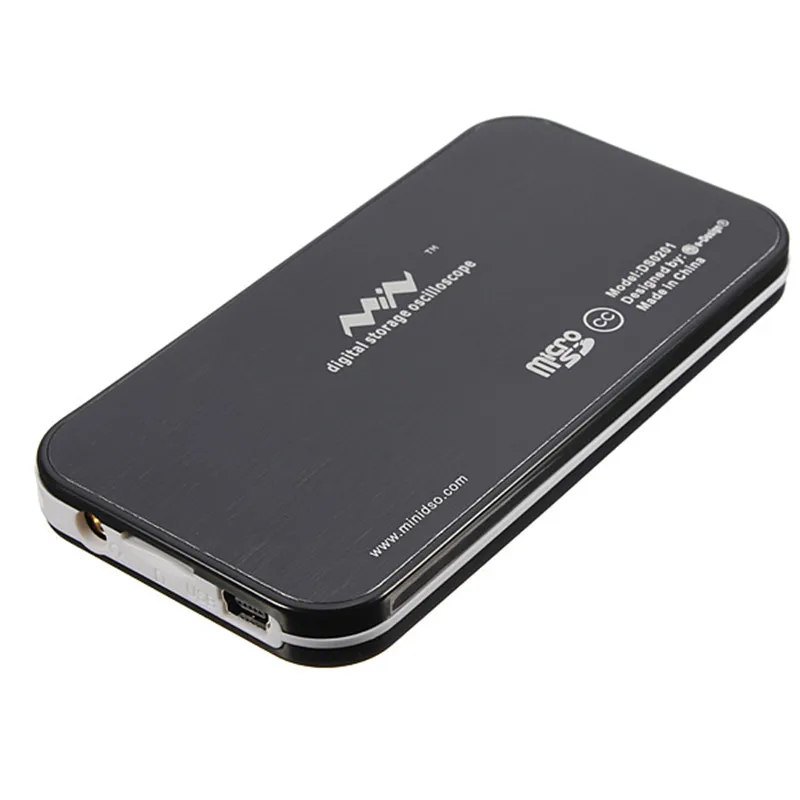

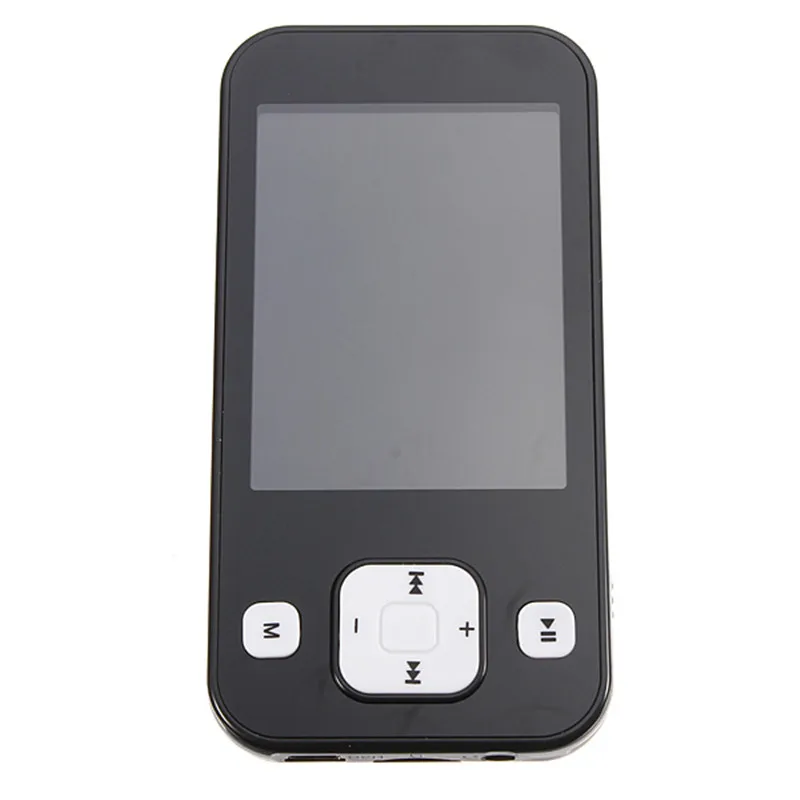

Мини DSO201 DS201 рука на нет кармана Портативный цифровой осциллограф
DS0201 представляет собой карманный цифровой запоминающий осциллограф выполняет основные электронные инженерные требования.
Это зависит от ARMCortex-M3 Совместимость 32 бит на платформе, оснащенный 320x240 цветной дисплей, циклическая запись, SD карты, usb-подключения и аккумуляторы. Весит всего 60 г!
Портативный цифровой осциллограф DIY Kit обеспечивает просмотр сигналов, размер кармана и более 2 часов работы батареи. Отвечает основным требованиям школьная лаборатория, электроинструмент ремонтник и электротехническая техника. особенности: супер портативный и lightweight.2.8 дюймов Цвет 320x240 дисплей. базовая частота образцов 1 Msps с разрешением 12 бит. различные измерения маркеры. различные Режим запуска. встроенный тестовый сигнал. USB зарядный аккумулятор. открытый source.700Mah 3,7 V заряжаемый литиевый аккумулятор, более 2,5 часов работы батареи. параметры:
Дисплей 2,8 & Prime; цветной TFT lcd
Разрешение дисплея 320x240
Цвет дисплея 65 K
Максимальная частота выборки 1msps 12 бит
Глубина памяти образца 4096 точка
Горизонтальная чувствительность 1uS/Div ~ 10 S/Div (1-2-5 шаг)
Горизонтальное положение регулируется с индикатором
Вертикальная чувствительность 10 мВ/Div ~ 10 В/Div (с × 1 зондом) 0,5 В/Div ~ 10 В/Div (с × 10 зондом)
Вертикальное положение регулируется с индикатором
Вход сопротивление> 500KΩ
Максимальное входное напряжение 80Vpp (на × 1 зонд)
Муфта постоянного тока
Trig режимы Авто, Norma, одиночный, нет и сканирование
Функциональные возможности:
Автоматическое Измерение: частота, цикл, Vpp, Vram, Vavg и напряжение постоянного тока
Точное вертикальное измерение с маркерами
Точное Горизонтальное измерение с маркерами
Триггер для подъема/падения края
Уровень Trig Регулируемый с индикатором
Триг Чувствительность Регулируемая с индикатором
Hold/run характеристика
Тестовый сигнал Встроенный 10 Гц ~ 1 МГц (1-2-5 шаг)
Карта памяти сигнала Micro SD
Подключение ПК через USB в качестве картридера Micro SD
Обновление загрузчиком через USB
Источник питания 3,7 V заряжаемая литиевая батарея/USB
Размер (w/o зонд) 106 мм X 55 мм X 9,9 мм
Применение: обслуживание на месте (AC/DC импульсный источник питания или инвертор, лифт и здание противопожарное оборудование, промышленная схема управления). аппаратное обеспечение или отладке программного обеспечения RS232, RS485, I2C, могут и другие интерфейс связи цепи, светодиодный дисплей и клавиатурный модуль драйвера цепи для бесщеточного двигателя схема привода. ремонт аудио оборудования и схем, Электронные игрушки и модель дистанционного управления автомобиля электронная схема. школа послешкольного обучения и развитие студенческого электронного малого производства. требует наблюдения за медленными сменами сигнала (например: реле и контакты переключателя, кривые заряда и разрядки батареи, характеристики нагрузки источника питания переходного отклика измерения температурного датчика). поставка электронной цепи (регулятор напряжения SCR, Компенсация коэффициента мощности, электронные энергосберегающие лампы, диспрозиевая лампа m ercury лампа натрия схема привода ксеноновых ламп и т. д.)

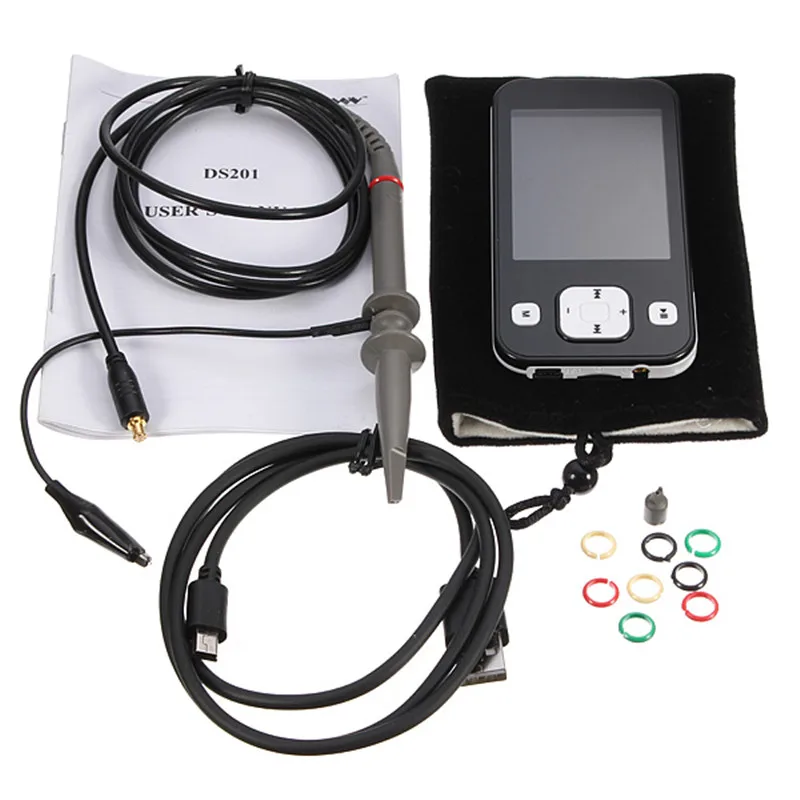

Посылка включает в себя:
1 x DS0201 цифровой осциллограф

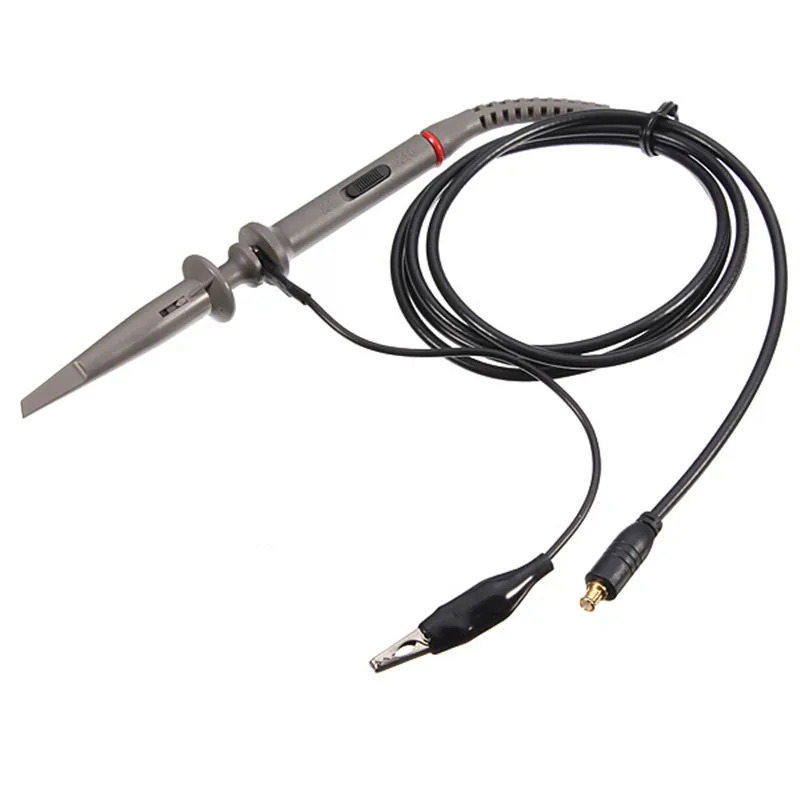

1 x зонд
USB кабель (1 шт.);
Руководство пользователя (1 шт.)
1 х фланелевый мешок
Мини DSO201 DS201 рука на нет кармана Портативный цифровой осциллограф
DS0201 представляет собой карманный цифровой запоминающий осциллограф выполняет основные электронные инженерные требования.
Это зависит от ARMCortex-M3 Совместимость 32 бит на платформе, оснащенный 320x240 цветной дисплей, циклическая запись, SD карты, usb-подключения и аккумуляторы. Весит всего 60 г!
Портативный цифровой осциллограф DIY Kit обеспечивает просмотр сигналов, размер кармана и более 2 часов работы батареи. Отвечает основным требованиям школьная лаборатория, электроинструмент ремонтник и электротехническая техника. особенности: супер портативный и lightweight.2.8 дюймов Цвет 320x240 дисплей. базовая частота образцов 1 Msps с разрешением 12 бит. различные измерения маркеры. различные Режим запуска. встроенный тестовый сигнал. USB зарядный аккумулятор. открытый source.700Mah 3,7 V заряжаемый литиевый аккумулятор, более 2,5 часов работы батареи. параметры:
Дисплей 2,8 & Prime; цветной TFT lcd
Разрешение дисплея 320x240
Цвет дисплея 65 K
Максимальная частота выборки 1msps 12 бит
Глубина памяти образца 4096 точка
Горизонтальная чувствительность 1uS/Div ~ 10 S/Div (1-2-5 шаг)
Горизонтальное положение регулируется с индикатором
Вертикальная чувствительность 10 мВ/Div ~ 10 В/Div (с × 1 зондом) 0,5 В/Div ~ 10 В/Div (с × 10 зондом)
Вертикальное положение регулируется с индикатором
Вход сопротивление> 500KΩ
Максимальное входное напряжение 80Vpp (на × 1 зонд)
Муфта постоянного тока
Trig режимы Авто, Norma, одиночный, нет и сканирование
Функциональные возможности:
Автоматическое Измерение: частота, цикл, Vpp, Vram, Vavg и напряжение постоянного тока
Точное вертикальное измерение с маркерами
Точное Горизонтальное измерение с маркерами
Триггер для подъема/падения края
Уровень Trig Регулируемый с индикатором
Триг Чувствительность Регулируемая с индикатором
Hold/run характеристика
Тестовый сигнал Встроенный 10 Гц ~ 1 МГц (1-2-5 шаг)
Карта памяти сигнала Micro SD
Подключение ПК через USB в качестве картридера Micro SD
Обновление загрузчиком через USB
Источник питания 3,7 V заряжаемая литиевая батарея/USB
Размер (w/o зонд) 106 мм X 55 мм X 9,9 мм
Применение: обслуживание на месте (AC/DC импульсный источник питания или инвертор, лифт и здание противопожарное оборудование, промышленная схема управления). аппаратное обеспечение или отладке программного обеспечения RS232, RS485, I2C, могут и другие интерфейс связи цепи, светодиодный дисплей и клавиатурный модуль драйвера цепи для бесщеточного двигателя схема привода. ремонт аудио оборудования и схем, Электронные игрушки и модель дистанционного управления автомобиля электронная схема. школа послешкольного обучения и развитие студенческого электронного малого производства. требует наблюдения за медленными сменами сигнала (например: реле и контакты переключателя, кривые заряда и разрядки батареи, характеристики нагрузки источника питания переходного отклика измерения температурного датчика). поставка электронной цепи (регулятор напряжения SCR, Компенсация коэффициента мощности, электронные энергосберегающие лампы, диспрозиевая лампа m ercury лампа натрия схема привода ксеноновых ламп и т. д.)
Посылка включает в себя:
1 x DS0201 цифровой осциллограф
1 x зонд
USB кабель (1 шт.);
Руководство пользователя (1 шт.)
1 х фланелевый мешок
Характеристики
- Бренд
- ZEAST
- Материалы для самостоятельного изготовления
- Электрический
- Цифровых каналов
- 2
- Ширина браслета
- Менее 60 МГц
- Размер дисплея
- 2.9 Дюйм(ов) и Под
- Разрешение дисплея
- 320*240 Пикселей
- Номер модели
- DS211
- Длина записи
- 200KHz
- Максимальная частота захвата осциллограммы
- 30,000 кол./сек
- Съемные элементы питания
- Нет
- Частота дискретизации в реальном времени
- 1MSa/s
