Описание

DSO5200 ПК цифровой осциллограф с портом USB 200 мс/с 200 МГц 2CH

1. Характеристика

USB2.0 интерфейс, не требуется внешний источник питания, простых в использовании. Подходит для ноутбука, обслуживания линейки продуктов, легко использовать в бизнесе. Размеры (мм): 190 (L) x100 (W) x35 (H), легко переносятся. Высокая производительность, 200 мс/с выборкой в реальном времени, полоса пропускания 200 МГц. Операционная система: Windows98, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA 23 функции измерения, проверка прохода/сбоя, пригодны для технического применения. Форма волны средняя, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y печати. Сохраните форму волны в следующем: текстовый файл, jpg/bmp графический файл, MS excel/word файл. FFT Один компьютер может подключить много DSO, продлить канал легко. Labview \ VB \ VC \ Delphi \ C + + строитель второй экземпляр дизайна.

2. Оборудование Параметры

Канал	2 Каналы
Импеданс	1 МОм 25pF
Муфта	AC/DC/GND
Разрешение по вертикали	9 бит
Диапазон усиления	10 мВ-10 V, 10 шагов
DC точности	± 3%
Развертки диапазон	2ns-1h, 39 шагов
Вертикальной регулировкой	Да
Вход защиты	ДиодЗажима
X-Y	Да
Autoset	Да (от 30 до 200 МГц)
EXT. Входное напряжение	Да
Режим триггера	Авто, нормальный и одиночный
Триггер на танкетке	+/-
Триггер уровня регулировки скорости	Да
Триггер Тип	Поднимающийся край, падающий край

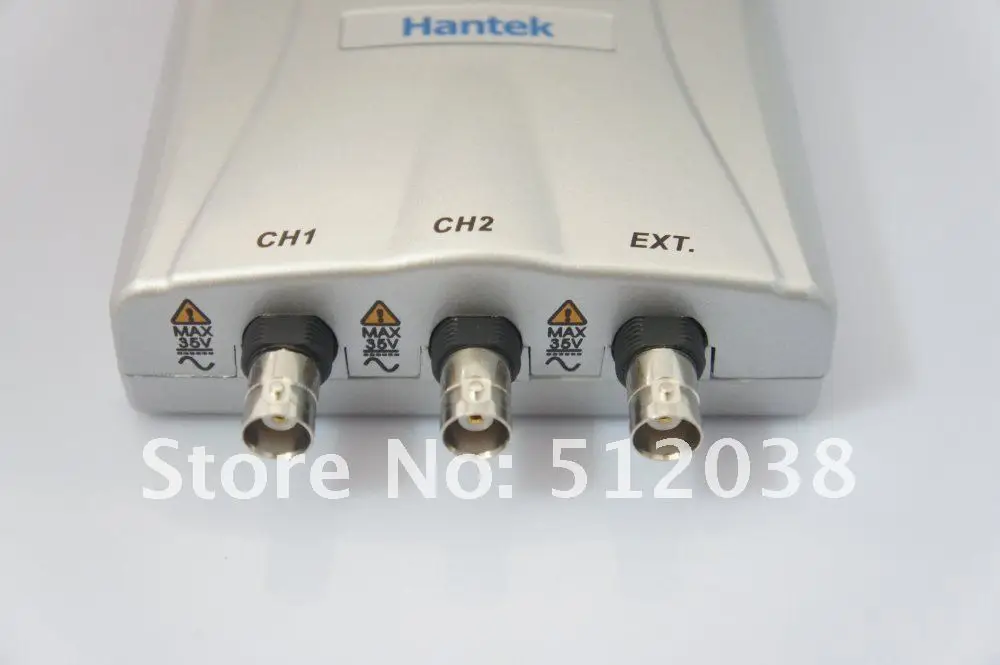

Источник запуска	CH1, CH2, EXT
До и после запуска	0-100%
Размер буфера	10K-14KB/канал
Выстрел пропускная способность	80 МГц
Макс. Частота дискретизации	200 мс/с
Выборкой	Да
Изогнутый дисплей	Порт/линия, средняя Форма волны, стойкость, интенсивность
Сеть	Открытие/закрытие
Вертикальная установка	CH1, CH2, двойной, добавьте
Измерение курсора	Да
Анализатор спектра
Канал	2 Каналы
Математика	FFT, сложение, вычитание, размножение, деление.
Пропускная способность	200 МГц
Курсор	Частота, Напряжение
Данных образцов	10 K-28 K
Аксессуары	S/W CD, зонды, руководство, USB шнур
