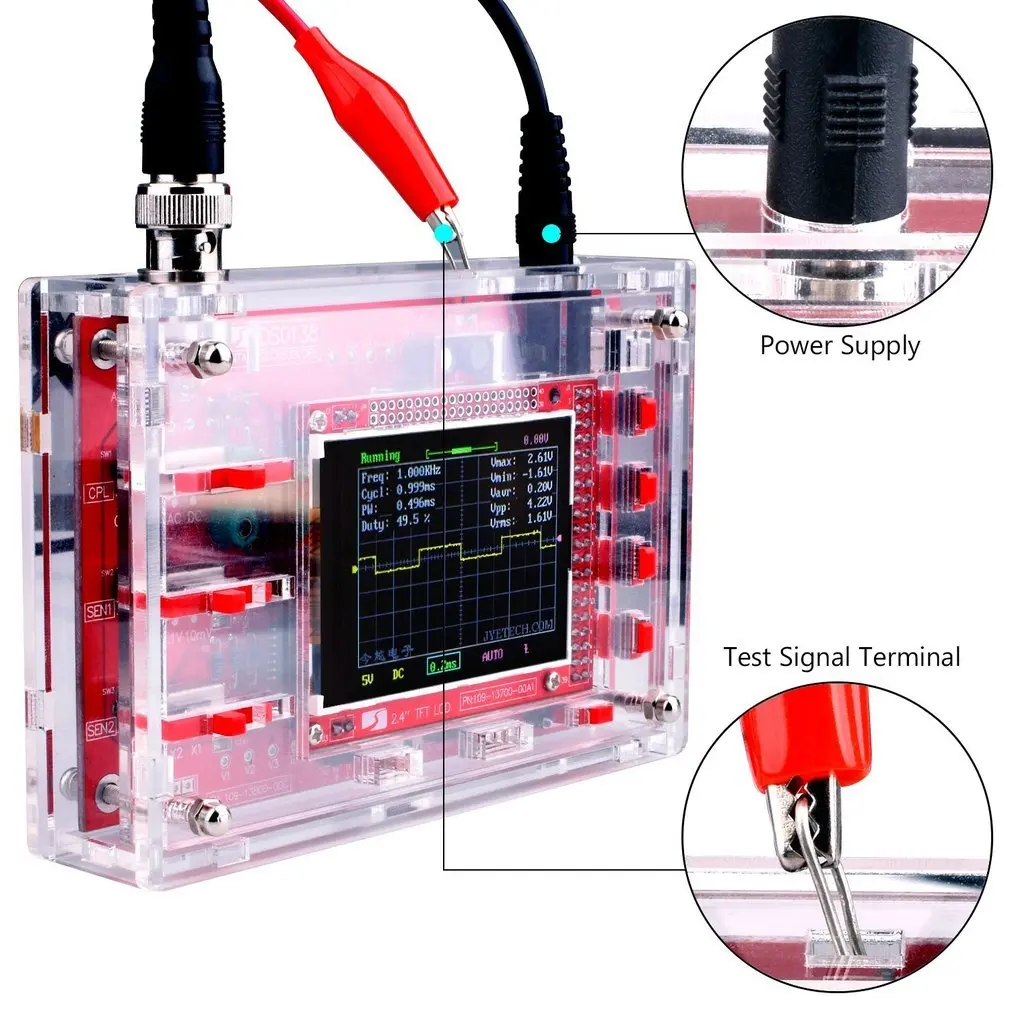

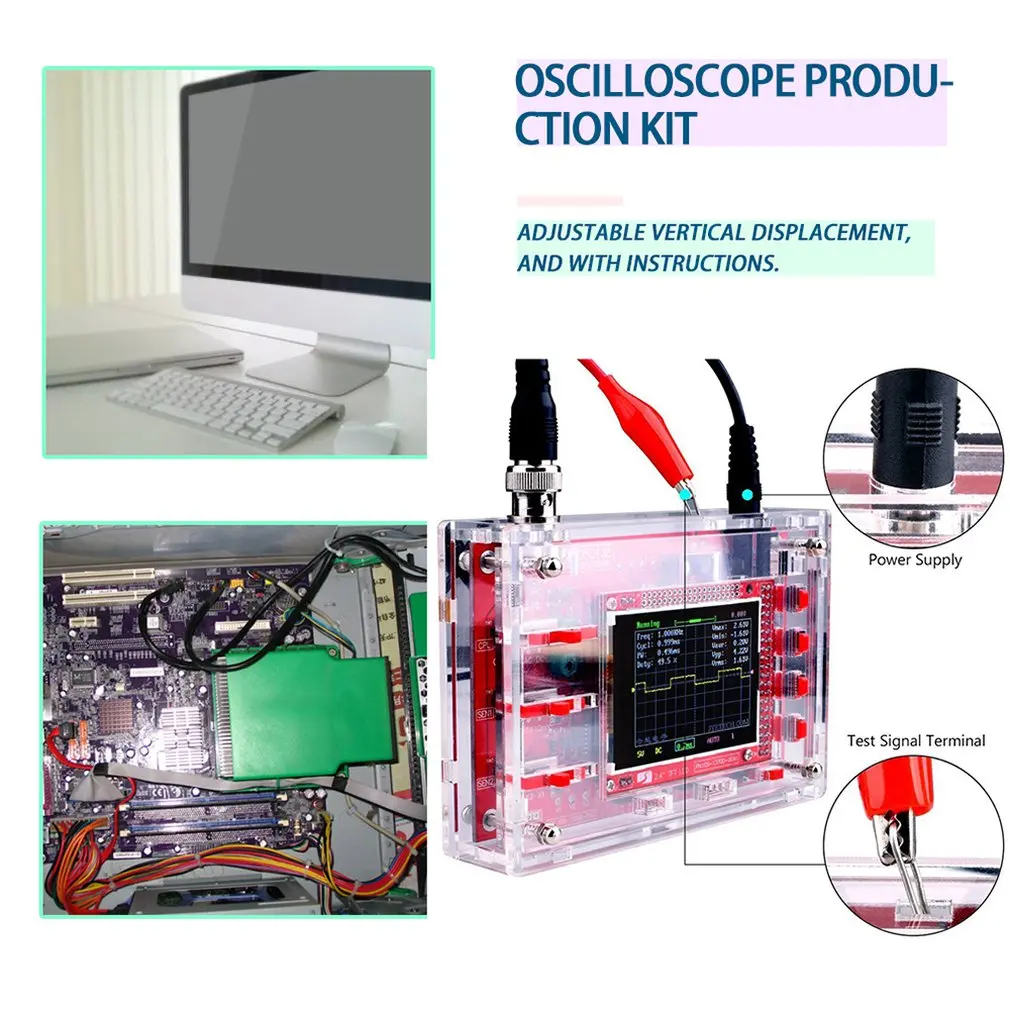

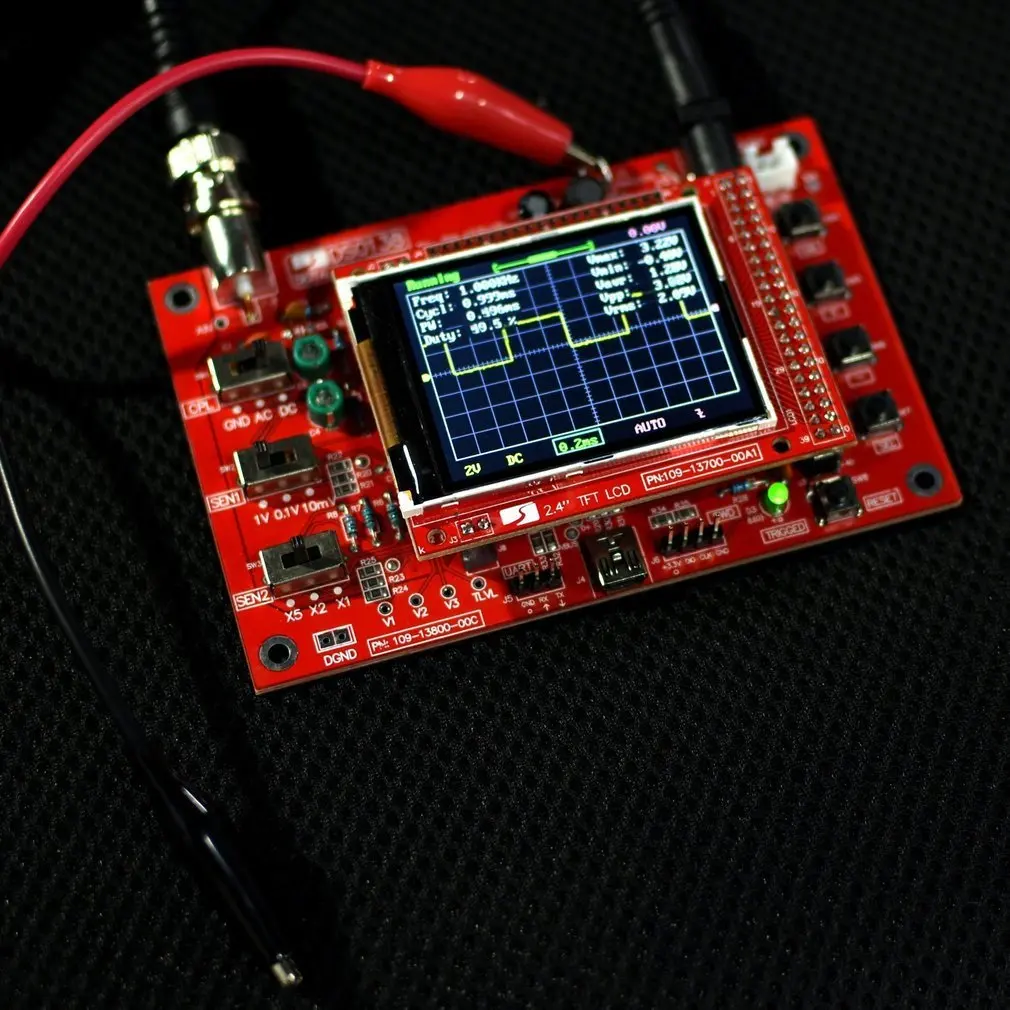

DSO138 2,4 дюймовый цифровой осциллограф TFT 1Msps частота дискретизации в реальном времени Собранный сварной/diy части комплект/акрил

DSO138 2,4 дюймовый цифровой осциллограф TFT 1 Msps частота дискретизации в реальном времени Собранный сварной/diy части комплект/акрил

Особенности:

С автоматическим, обычным и одним триггерным режимом, легко запечатлевать мгновенную форму сигнала.

Может срабатывать при подъеме или падении краев.

Уровень триггера регулируется и с индикацией.

Сигнал перед отслеживаемым срабатыванием (отрицательная задержка).

Может замораживать изогнутый дисплей (функция удержания) в любое время.

Описание:

Испытательный сигнал квадратной волны с 1 кГц/3,3 В.

С цифровым дисплеем параметров волновой формы параметры могут отображаться: частота, цикл, ширина импульса, рабочий цикл, максимальный, минимальный, средний, пик, rms.

Сохраните/извлеките форму сигнала, выключите форму сигнала не исчезнет.

Технические характеристики:

Модель: DSO138

Материал: акрил, металл

Цвет: красный и черный, прозрачный

Размер: 128*88*27 мм

Самая высокая частота дискретизации в реальном времени: 1 Мбит/с

Точность: 12Bit

Глубина буфера образца: 1024 байт

Аналоговый, диапазон пропускания: 0-200 кГц

Вертикальная чувствительность: 10 мВ/Div-5 В/Div (прогрессивный на 1-2-5)

Вертикальное смещение регулируется с индикацией

Входное сопротивление: 1 м ом

Максимальное входное напряжение: 50Vpp (1:1 зонд), 400Vpp (10:1 зонд)

Режимы соединения: DC/AC/GND

Горизонтальный диапазон времени: 10 мкс/див-50 с/див (шаг на 1-2-5)

Посылка включает в себя:

1 х сварной осциллограф/набор деталей diy

Примечание:

1. Возможны незначительные различия в размерах в связи с различными ручными измерениями.

2. Из-за различных мониторов и светового эффекта фактический цвет изделия может немного отличаться от цвета, показанного на фотографиях. Спасибо!
