DSO138 2,4 TFT Собранный спаянный DIY цифровой осциллограф комплект

Описание

Особенности:
Комплекты с использованием процессора ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной tft-дисплей можно использовать в качестве тестовой платы ARM.
Доступный источник, способные люди могут быть вторичными разработками на основе набора, например, он может быть изменен на милливольтметр, регистраторы данных, и так далее (мы не предоставляем Никакой технической поддержки по этому поводу).

Описание:

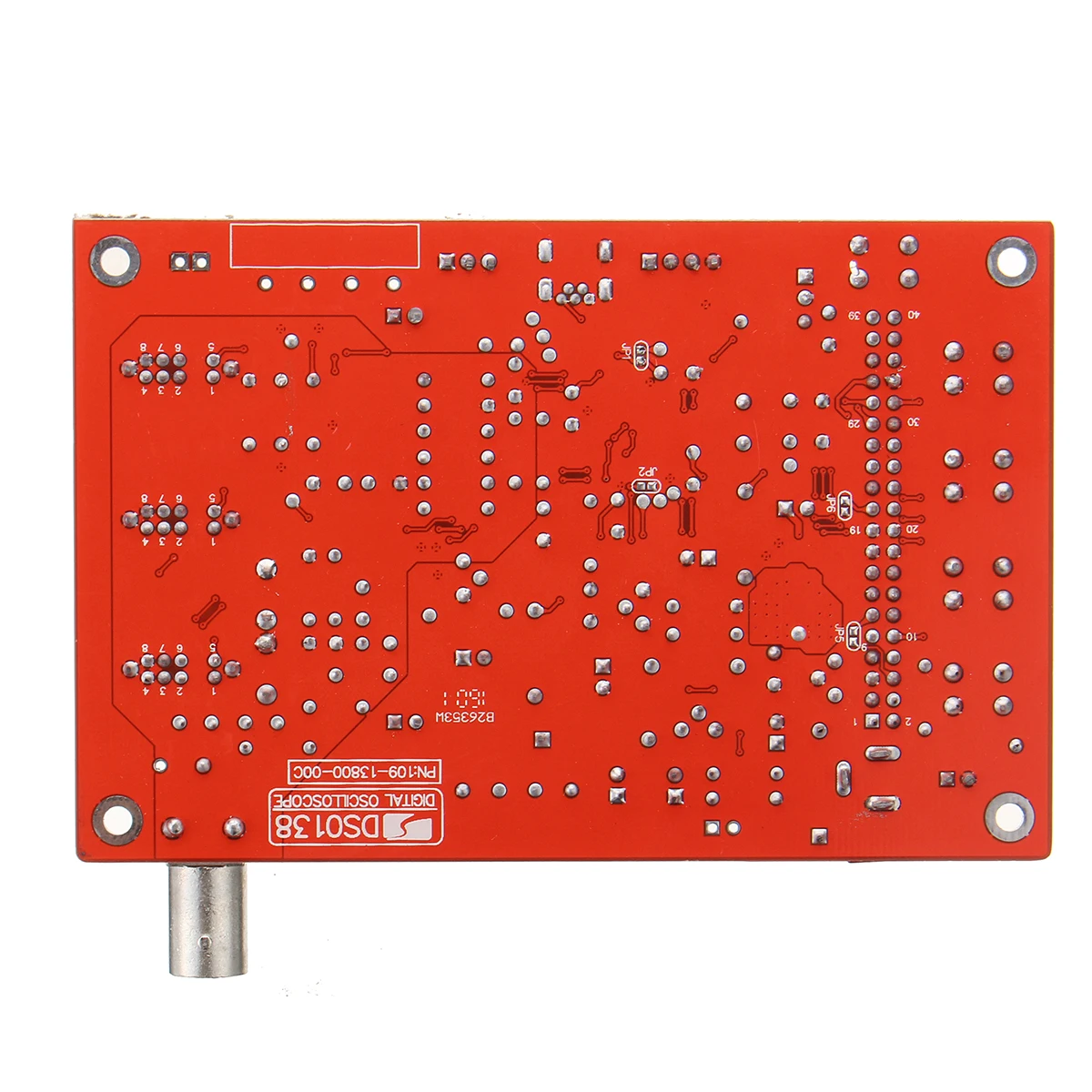

Размер печатной платы: 117x76 мм
Размер экрана: 52x40 мм
Напряжение питания: 9 В постоянного тока

Характеристики индикаторов:
Максимальная частота дискретизации в реальном времени: 1 Мбит/с
Точность: 12Bit
Глубина пробоотборника: 1024 байт
Аналоговый, диапазон пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Регулируемое вертикальное смещение и с инструкциями
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Горизонтальный диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивных способов)
С автоматическим, обычным и одностворчатым режимом, легко запечатлеть сигнал момента
Доступный вверх или падающий триггер края
Регулируемое положение уровня триггера и с инструкциями
Видимая предыдущая форма сигнала триггера (отрицательная задержка)
Может замораживать в любое время изогнутый дисплей (функция удержания)
Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала

Посылка включает в себя:
1 х Собранный модуль цифрового осциллографа (модуль питания не включает)
