DSO138 2," TFT Ручной Карманный размер цифровой осциллограф комплект diy запчасти припаянный на поверхности электронный Обучающий набор 1 Msps osciloscopios (от 1046 руб.)

Описание

DSO138 2,4 "TFT Ручной Карманный размер цифровой осциллограф комплект diy запчасти припаянный на поверхности электронный Обучающий набор 1 Msps osciloscopio

DSO138 2," TFT Ручной Карманный размер цифровой осциллограф комплект diy запчасти припаянный на поверхности электронный Обучающий набор 1 Msps osciloscopios

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.

Особенности:
Этот комплект использует процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной TFT экран дисплея, может использоваться в качестве платы разработки ARM test.
Может быть вторичное развитие на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, регулярным и однократным режимами, легко захватывать форму волны момента.
Доступный триггер rising или falling edge.
Наблюдаемая предыдущая форма триггера (отрицательная задержка).
Может заморозить в любое время изогнутый дисплей (функция удержания).
Приходит источник сигнала теста квадратной волны 1Hz/3,3 V.
С цифровым дисплеем параметра формы волны, включая частоту, период, ширину импа Ульс, коэффициент обязанности, Макс./мин./AVG./пик-пик/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после отключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать об ошибке пайки.
Функция распознавания контроллера TFT.
SMD был припаян, более подходит для электронного новичка.
Примечание:
SMD в этом наборе DIY был припаян, вам просто нужно припаять другие детали самостоятельно.

Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговый, диапазон пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивная манера)
Вход сопротивление: 1 МОм
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Диапазон горизонтальной временной базы: 10 мкс/див-50 с/див (1-2-5 прогрессивная манера)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Посылка: 119 г/4,21 унций
Посылка список:

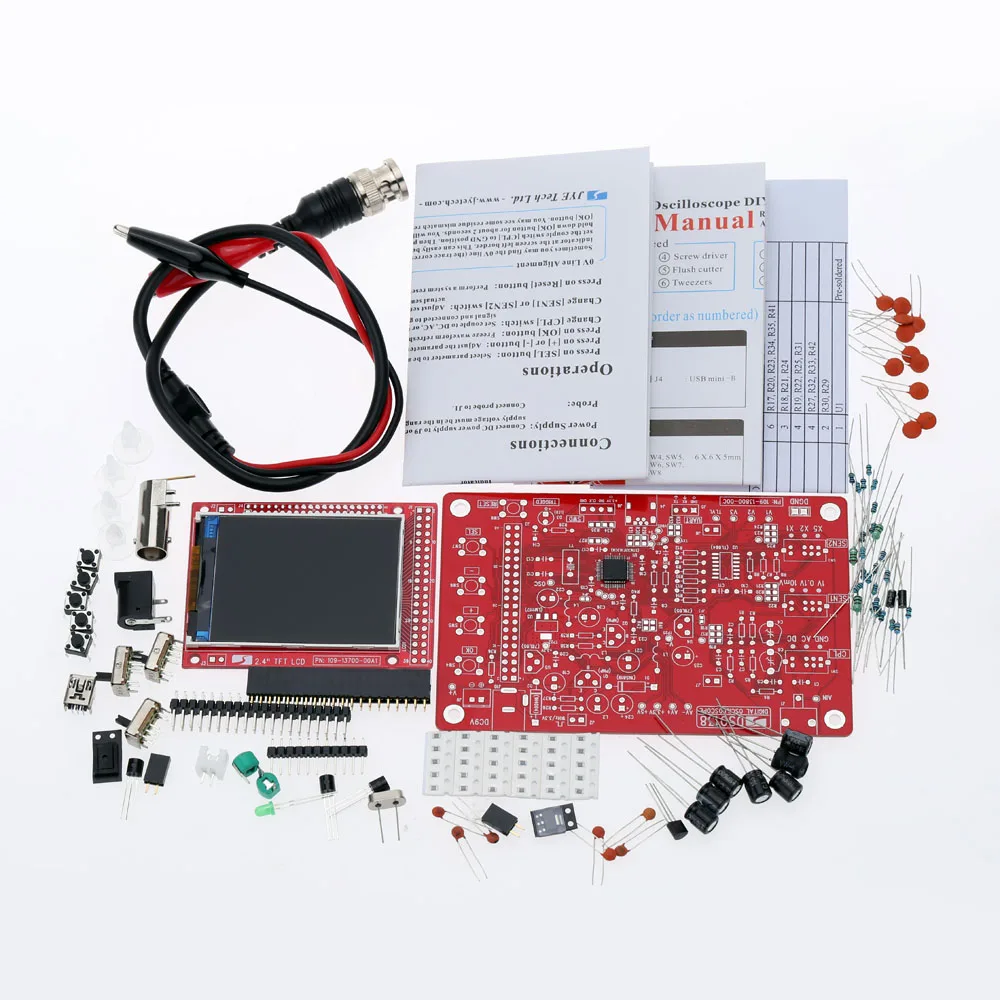

1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)
