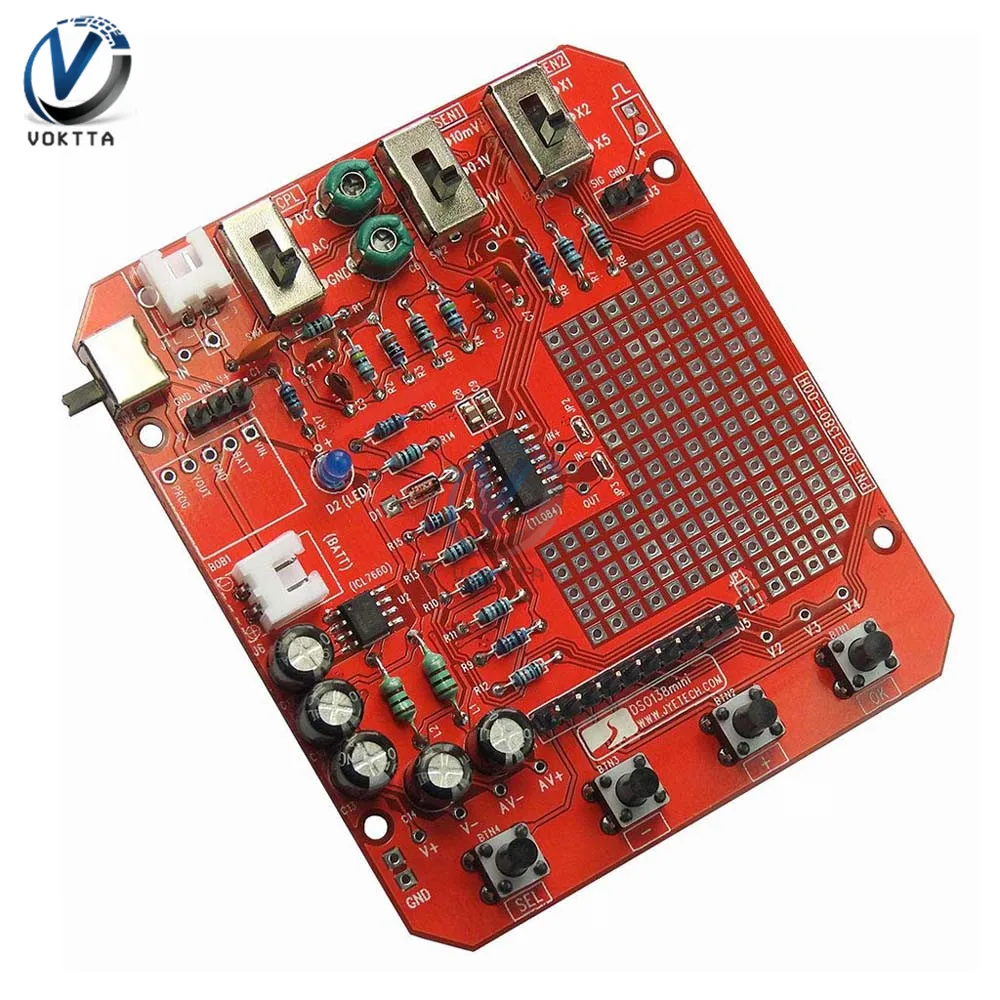

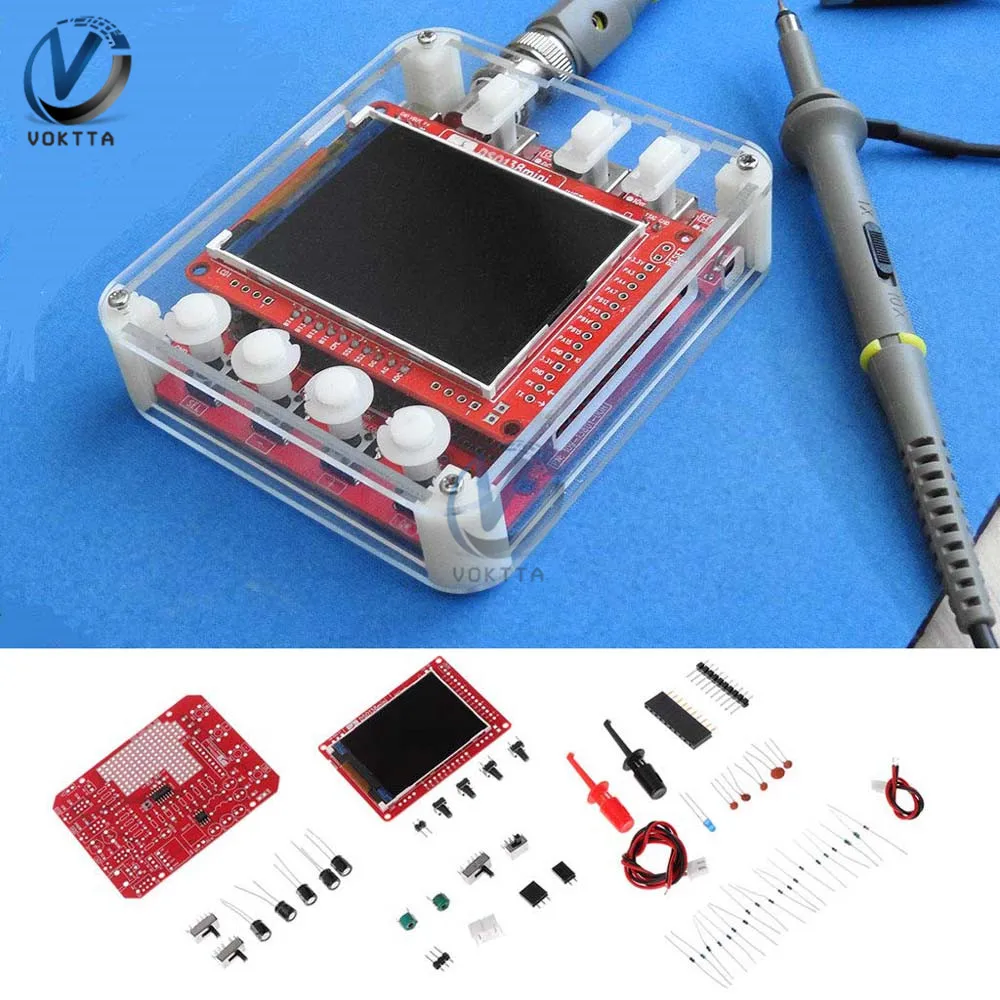

DSO138 цифровой осциллограф DIY Kit 13805K 200KHz DC 3,5 V-6 V 2," дюймовый ЖК-цифровой портативный осциллограф для электронного обучения

DSO138 цифровой осциллограф DIY Kit 13805 K 200 KHz DC 3,5 V-6 V 2,4 "дюймовый ЖК-цифровой портативный осциллограф для электронного обучения

Описание:В DSO138mini-это усовершенствованная версия популярного DSO138 осциллограф "сделай сам".DSO138mini имеет аналогичную производительность, как DSO138, но также поставляется с некоторыми заметными улучшениями:Область применения может работать на USB или одноклеточном литий-ионном аккумуляторе 3,7 в, что делает его гораздо более удобным для портативных приложений.Схема электропитания также была значительно упрощена и имеет меньшее количество компонентов.DSO138mini имеет ЖК-дисплей и MCU на одной печатной плате, чтобы избежать проблем соединения штыревого разъема, которые были использованы в DSO138. Это не только повышает надежность продукции, но и позволяет основной плате использоваться в качестве гибкого контроллера общего назначения.Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы.DSO138mini также улучшил прошивку. Например, его триггер работает надежно под 10us и 20us базовыми настройками времени. Данные формы сигнала могут выводиться через последовательный порт, и данные могут быть легко отображены на ПК с помощью других программного обеспечения, таких как Gnuplot.Как и DSO138, MCU DSO138mini был предварительно запрограммирован. Его основная плата была протестирована перед упаковкой. Используйте rs только для припайки нескольких pin-заголовков к нему перед использованием. Большая часть паяльной работы сделана на аналоговая плата. Это гарантирует, что проект будет не только веселым и полноценным, но и успешным!Параметры:Аналоговый, диапазон пропускания: 0-200 кГцЧастота дискретизации: 1 Msps максЧувствительность: 10 мВ/Div-5 В/DivОшибка чувствительности: <5%Вертикальное разрешение: 12 битTimebase: 10us/Div-500 s/DivДлина записи: 1024 точекВстроенный тестовый сигнал 1 кГц/3,3 ВФункция замороженной формы волны (HOLD) доступнаСохраненный/сигналаПоследовательного сигнала вывода данныхВертикальныйКоличество каналов: 1Аналоговый, диапазон пропускания: 0-200 кГцЧувствительность: 10 мВ/Div-5 В/DivОшибка чувствительности: <5%Разрешение: 12 битВходное сопротивление: 1 м омМаксимальное входное напряжение: 50VpkМуфта: DC, AC, GNDПо горизонталиМаксимальная частота дискретизации в реальном времени: 1 МСПСTimebase: 10us/Div-500 s/DivЗапись Длина: 1024Дисплей: 2,4 дюймовый цветной TFT lcd с разрешением 320x240Источник питания: 3,5 V-6 V DCТок поставки: 120 мА @ 5 ВФизические размеры: 7x8 см/2,76x3,15 дюймаТриггерРежимы запуска: авто, нормальный, одиночныйТипы триггеров: поднимающийся/падающий крайПоложение триггера: 1/2 фиксированного размера буфераПосылка включает в себя:1 Набор DSO138mini осциллограф DIY Kit
