DSO138mini цифровой осциллограф комплект DIY обучения карманный размер DSO138 обновление

Описание

100% новый и высококачественный
Особенности:
DSO138mini обеспечивает следующие улучшения:
1. Лучшая структура и меньший размер
2. Питание от USB или аккумулятора.
3. внешний триггер вход.
4. последовательный выход сигналов.
5. Общий контроллер.

DSO138mini делает MCU и lcd оставаться в одной печатной плате, чтобы избежать проблем соединения штыревого разъема, которые были использованы в DSO138. Это не только повышает надежность продукции, но и позволяет основной плате стать гибким контроллером общего назначения.

Триггер DSO138mini's может работать надежно под 10us и 20us настройками timebase. Данные о волнах могут быть удалены через последовательный порт, и данные могут быть легко отображены на ПК с помощью других программного обеспечения, таких как Gnuplot. На этом фото показан тот же сигнал, который отображается на ПК с помощью Gnuplot.

Параметры:
Основные характеристики DSO138
Аналоговый, диапазон пропускания: 0-200 кГц
Частота дискретизации: 1 Msps макс
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Вертикальное разрешение: 12 бит
Timebase: 10us/Div-500 s/Div
Длина записи: 1024 точек
Встроенный тестовый сигнал 1 кГц/3,3 В
Функция замороженной формы волны (HOLD) доступна
Сохраненный/сигнала
Последовательного сигнала вывода данных

Вертикальный
Количество каналов: 1
Аналоговый, диапазон пропускания: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC, GND

По горизонтали
Максимальная частота дискретизации в реальном времени: 1 МСПС
Timebase: 10us/Div-500 s/Div
Запись Длина: 1024

Триггер
Режимы запуска: авто, нормальный, одиночный
Типы триггеров: поднимающийся/падающий край
Положение триггера: 1/2 фиксированного размера буфера

Дисплей
2,4 дюймовый цветной TFT lcd с разрешением 320x240

Питание
3,5 V-6 V DC
Потребляемый ток:120mA @ 5 V

Физический
Размеры: 7x8 см/2,76x3,15 дюйма
Основные Цвет: красный

Примечание: 1. возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не против, прежде чем сделать заказ.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!
3. DSO138mini только цифровой осциллограф комплект, другие аксессуары демонстрация на картинке не включена!

Без акриловой основой.

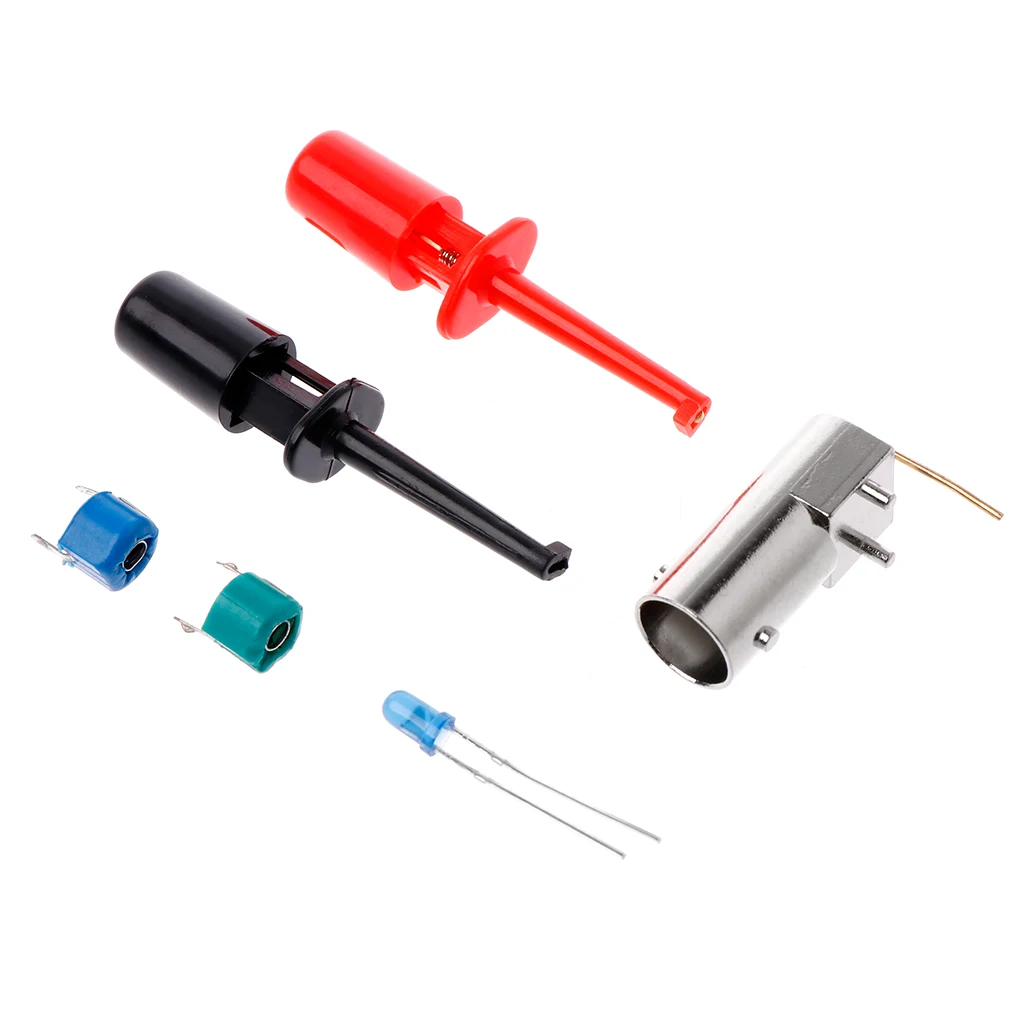

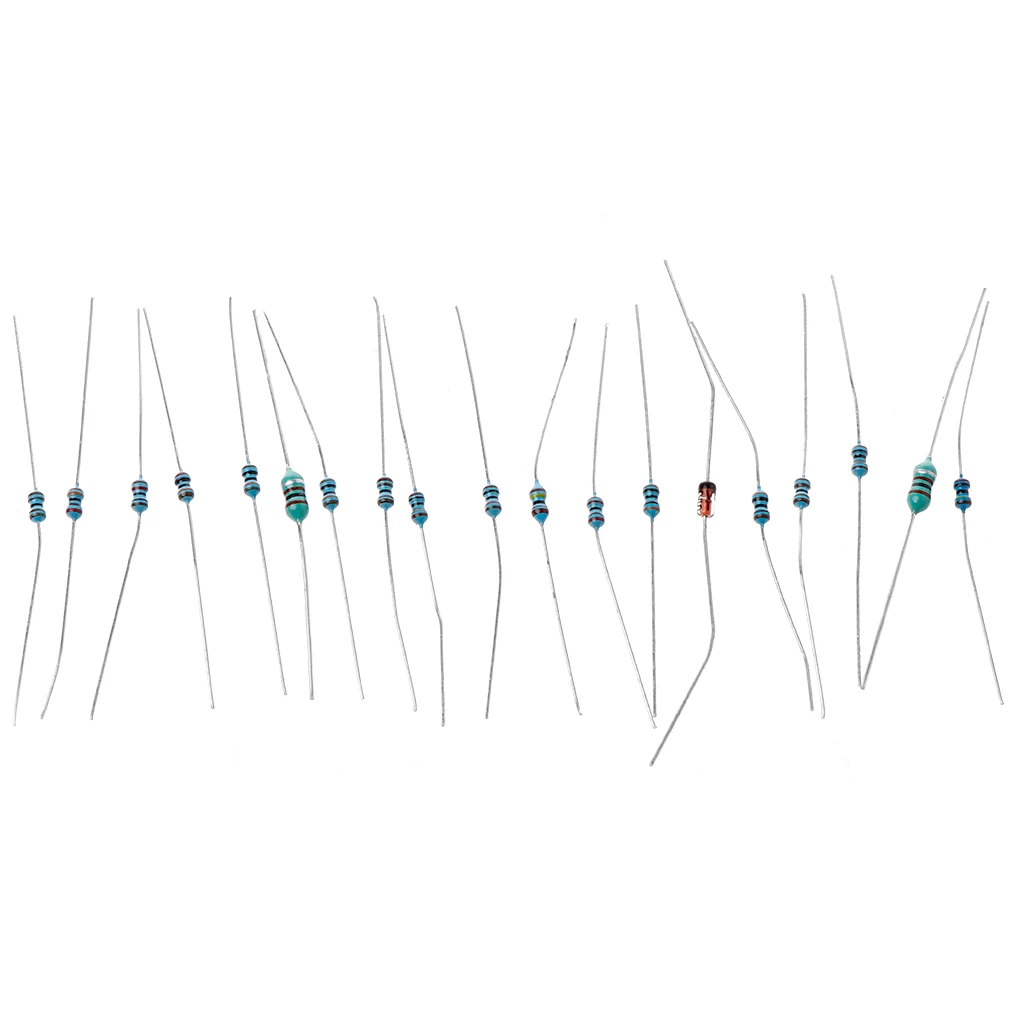

Посылка включает в себя:
1 комплект DSO138mini осциллограф комплект
